77.알루미늄 프로파일 기계프레임 제작 건



품명	프로파일 기계프레임(각재 제작 풋베이스+케리마스터)
프로파일 종류 / 결합방식	60*60중량형, 15*30 / 홀가공 + 조인트클립, 카운터+카운터볼트 문 가공(힌지,자석,알루미늄 손잡이)
판 종류 및 결합방식	알콘판 / 프로파일 T홈 삽입, 멀티블럭고정
마감재 사용	무

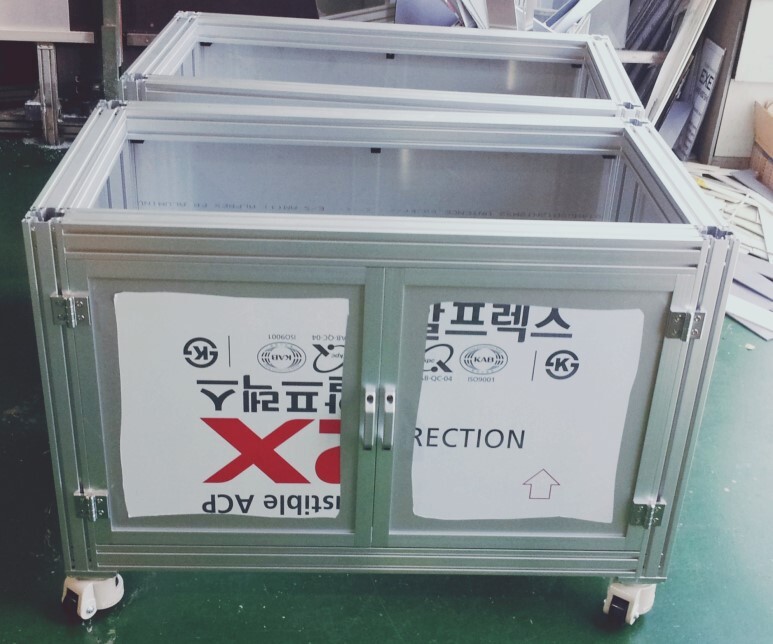

특이사항 및 설명	60x60 프로파일로 제작한 기계커버 프레임이에요.   육면 중 5면이 알콘판으로 막히는 프레임이고, 그 중 1면은 15*30으로 문짝을 제작한 프레임이에요.  상부는 기계가 올라가는 부분이라 오픈되어 있는 상태죠.   프레임 조립은 60*60프로파일로 기본 사각 프로파일 프레임을 조립했고, 4면은 멀티블럭을 이용해 판재를 세팅했어요.   판재의 경우 전면은 15x30을 이용해서 프로파일 문을 제작해서 부착했고, 나머지 부분은 CNC라우터가공을 한 알포판을 멀티블럭을 이용해 부착했어요.   바닥에 풋베이스는 알루미늄 각재로 직접 제작 후 풋마스터를 부착한 상태에요. 깔끔하게 제작되었죠?
