84.알루미늄 프로파일 기계프레임/대차 제작 3건



품명	프로파일 기계프레임/ 대차프레임(케리마스터-조절좌포함바퀴)
프로파일 종류 / 결합방식	40*40중량형 / 홀가공 + 조인트클립, DC브라켓 보강
판 종류 및 결합방식	무
마감재 사용	무

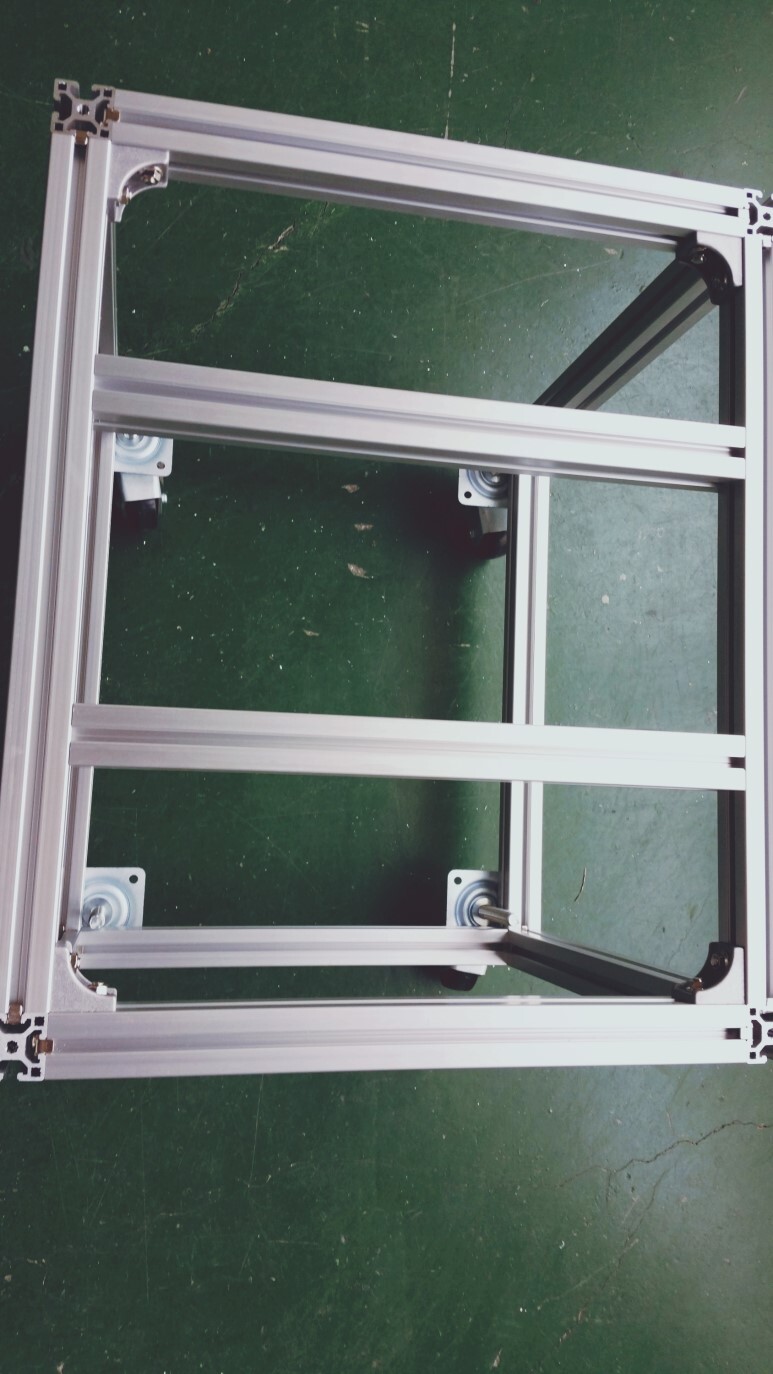

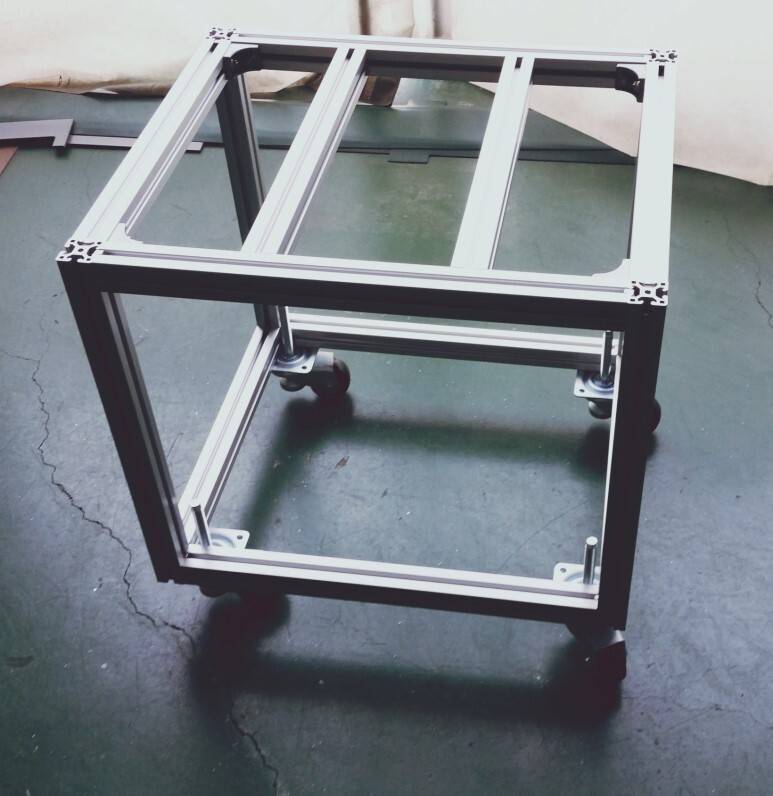

특이사항 및 설명	남선 알미늄 프로파일로 제작한 기계 / 대차 프레임이에요.   기본 사각형태에 상부는 물건 거치를 위해 보강 바를 질러준 형태에요. 조립은 홀가공 및 조인트클립을 이용해서 진행했고, 힘을 받는 부분은 다이캐스팅브라켓을 통해 보강을 해줬어요.   일반 프레임이랑 다른점이 보이시나요? 바퀴를 일반 풋마스터나 우레탄 바퀴가 아니라 바퀴와 레벨풋이 결합된 바퀴를 부착했어요.   풋마스터가 사용이 불편한 환경이거나 사용자가 불편해하는 경우 이런 바퀴를 사용하게 되요.

품명	프로파일 기계 / 대차프레임(케리마스터)
프로파일 종류 / 결합방식	40*80경량형, 40*40R / 홀가공 + 조인트클립, 유니버설가공+유니버설조인트, 브라켓보강
종류 및 결합방식	알콘판 / 멀티블럭 부착
마감재 사용	무

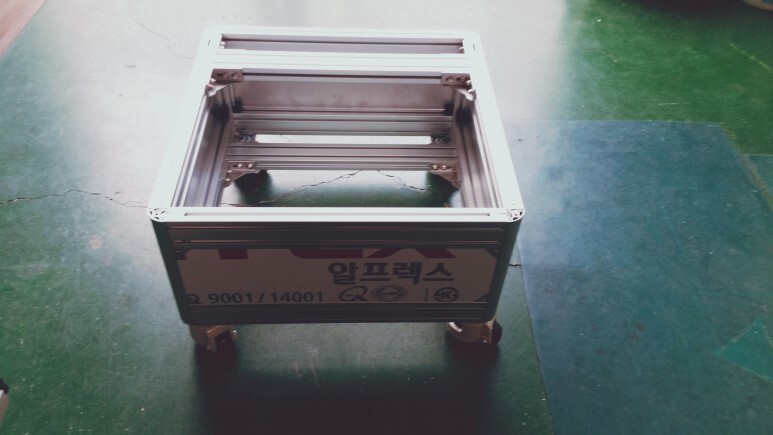

특이사항 및 설명	남선 알미늄 프로파일로 제작한 기계 /대차 프레임이에요.   기둥의 경우는 R프로파일이 사용되었어요.(둥글게 마감된 형태) 보통 모서리 부분의 깔끔한 마감을 원할 때 R형태를 사용하게 되요. 대신 조립에 좀더 손이 가죠!   R형태의 프로파일은 홀을 뚫어서 조립하면 지저분해서 브라켓이나 유니버설조립을 하게 되요.   알콘판의 경우는 CNC 가공 후 멀티블럭을 통해 고정했어요.

품명	프로파일 대차 프레임(케리마스터)
프로파일 종류 / 결합방식	30*30중량형 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판 / 멀티블럭고정,
마감재 사용	앤드캡 - 플라스틱 흑색

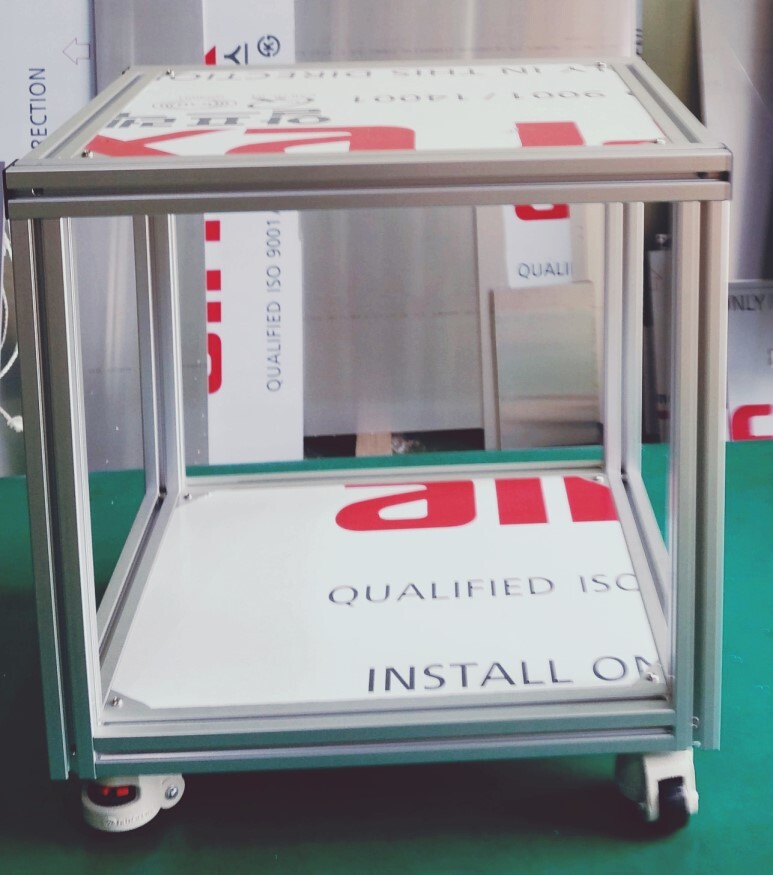

특이사항 및 설명	30x30프로파일로 제작한 대차 프레임이에요.   기본 사각 형태인데, 상부부분을 길게 설계해서 하중을 잘 받아주게 설계했어요.   상단 / 하단 모두 물건 거치를 할 수 있게 알콘판을 부착한 대차고, 알콘판은 멀티블럭으로 고정했어요.   상판 /하판의 경우 접시가공을 하는 경우가 많은데, 이 프레임은 그냥 둥근머리로 조립한 경우였어요.   물건 적치 시 걸리는 문제가 없다고 하면 둥근머리렌치볼트를 사용해요! 일반 플라스틱 대차보다 튼튼해보이죠?
