102.알루미늄 프로파일 기계프레임 제작 2건

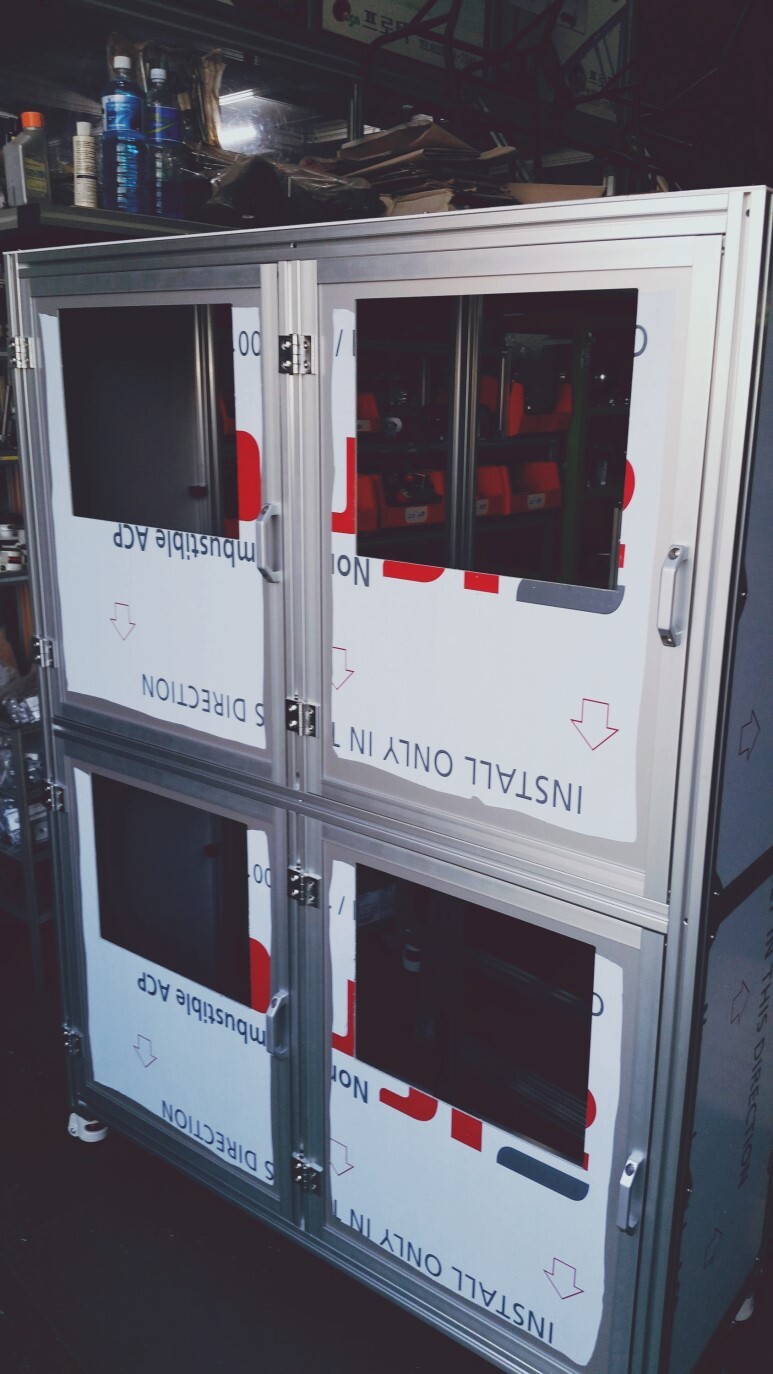

품명	알루미늄 프로파일 기계프레임(풋마스터)
프로파일 종류 / 결합방식	40*40중량형, 15*30 / 홀가공 + 조인트클립, 유니버설가공+유니버설조인트, 문짝가공(힌지,자석,손잡이)
판 종류 및 결합방식	알콘판 / 라우터가공, 프로파일 홈삽입, 멀티블럭
마감재 사용	무
특이사항 및 설명	남선알미늄 프로파일 40x40으로 제작된 기계프레임이에요.   전면은 15x30 프로파일을 이용해서 문짝으로 제작했고, 판재는 기계조작패널을 고려해서 윤곽가공을 해서 삽입했어요.   막는 부분에 여러이유로 가공이 필요한 경우는 미리 라우터 가공을 한 후에 제작을 시작해요. 이미 조립이 된 상태에선 가공이 불가능하거든요.   도어 제작 외 나머지 판막음은 멀티블럭으로 고정하거나 프로파일 상부에 부착했어요.   제품 위에 보면 알콘판으로 상부를 덮은게 보이시죠? 안에도 하부 부분을 막아놓은 상태에요. 튼튼해보이죠?

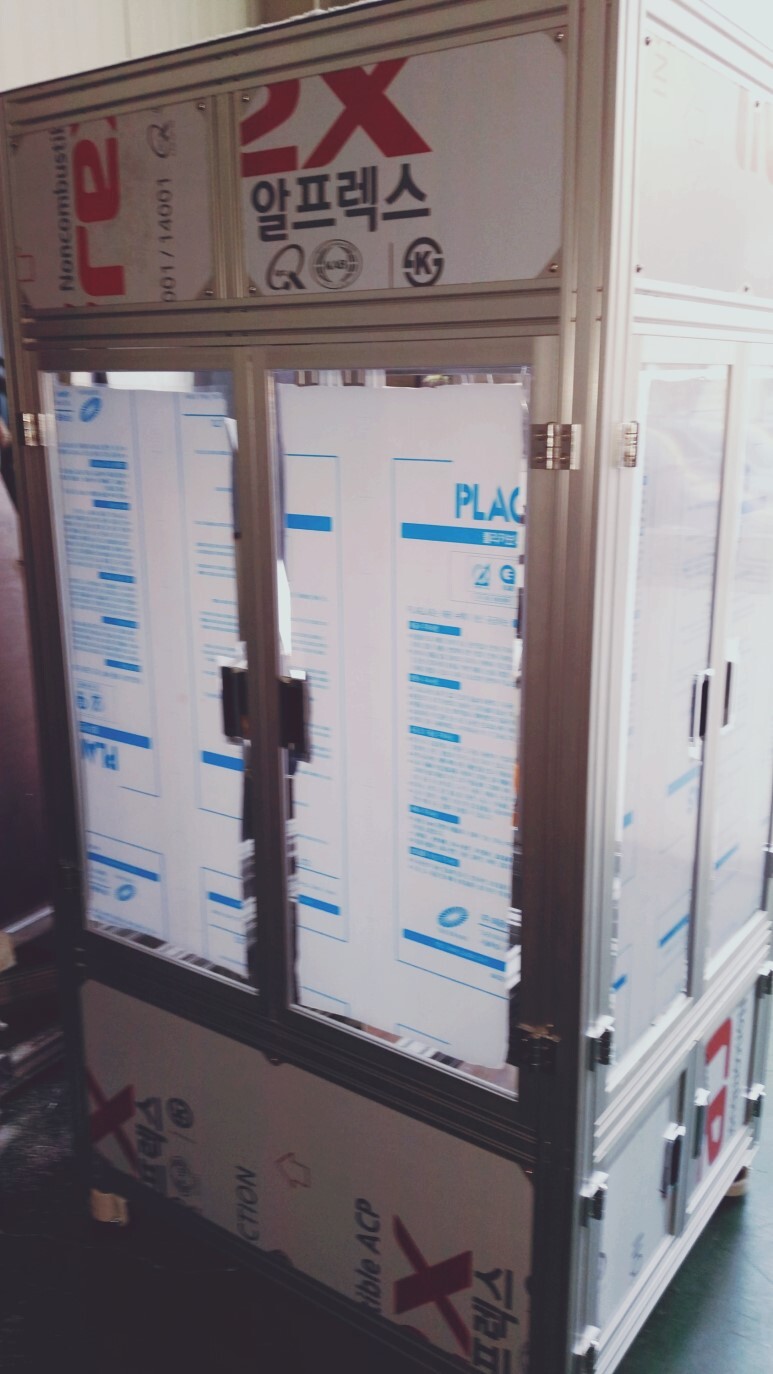

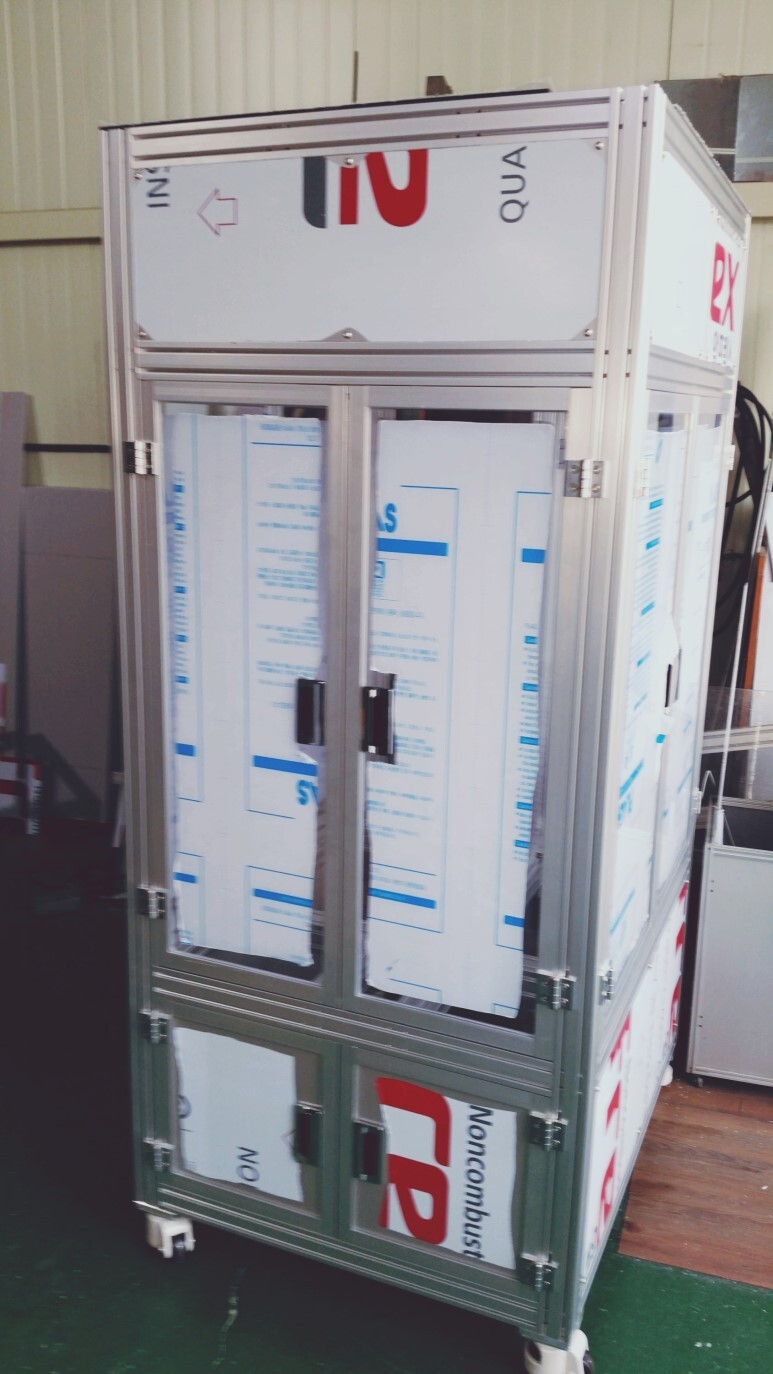

품명	알루미늄 프로파일 기계 대차 프레임(풋베이스+풋마스터)
프로파일 종류 / 결합방식	60*60중량형, 15*30 / 홀가공 + 조인트클립, 문짝가공(힌지,매립형손잡이,자석)
판 종류 및 결합방식	스모그아크릴, 알콘판, 투명PC / 홈삽입, 멀티블럭고정, 상부고정
마감재 사용	무
특이사항 및 설명	남선 프로파일로 제작한 프로파일 기계 프레임이에요.   하부와 상부는 알콘판으로 멀티블럭을 사용하거나, 문짝가공을 해서 부착했고, 중간부는 폴리카보네이트 판재로 문짝가공해서 부착했어요.   PC의 경우 울렁임이 있을 수 있어서 문짝으로 직접 제작하지 않고, 15*30으로 프레임을 짜서 부착해요.   최상부는 스모그 아크릴을 라우터 가공해서 부착했어요. 크기도 크고, 손도 많이 가는형태의 프레임이에요. 먼저 틀을 잡고, 문짝제작 하고, 멀티블럭 세팅하고, 판가공 후 부착하고...   이런 복잡한 기계프레임 제작은 프로텍으로!
