이번엔 프로파일에 필요한

부품자재들을 보여드릴까 해요.

프로파일은 그 자체로는 역할을 못해요.

가공을 하거나 부속을 결합해서

원하는 형상으로 만들어야 잘 쓰실 수 있죠.

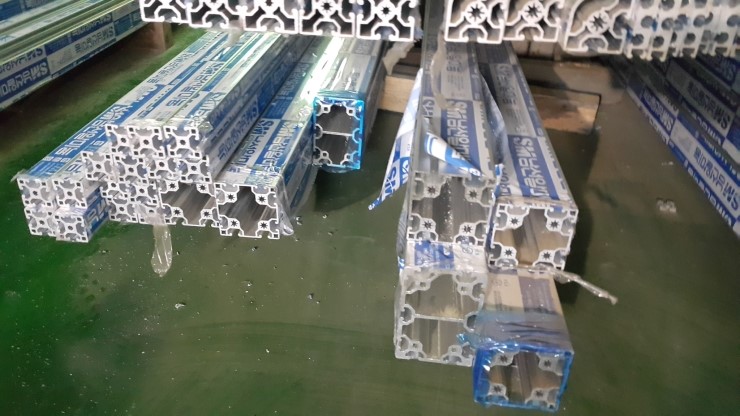

<- 이 상태에서는 그냥 비싼 막대기...



모든 부속을 보여드릴 수는 없고,

대표적인 것만 보여드릴게요.

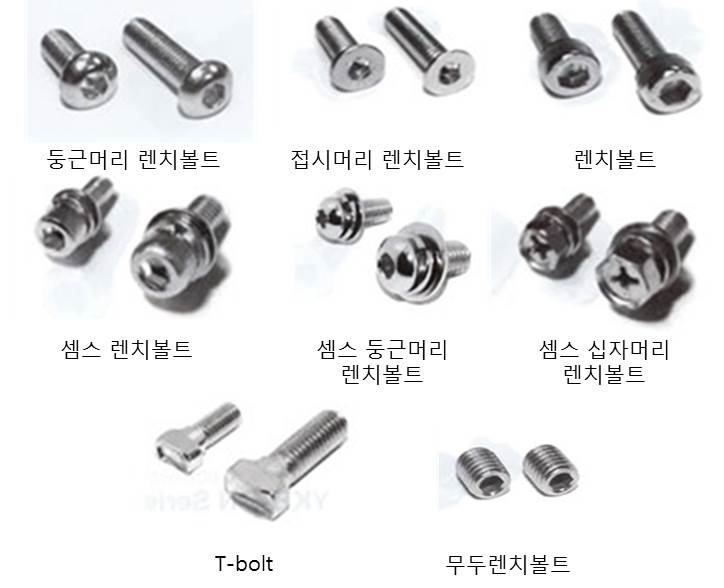

모든 먼저 볼트와 조인트클립,

유니버설 조인트!



.

사진에 보이듯,

다양한 종류가 있어요!


둥근머리렌지볼트(렌치볼트)

M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



각종 너트(사각/인서트/스프링/볼너트 등) 를 이용해

판재나 부착물,바퀴를 고정하거나, 멀티블럭 고정,

프로파일 조립(조인트클립 대용)등에

사용할 수 있어요.

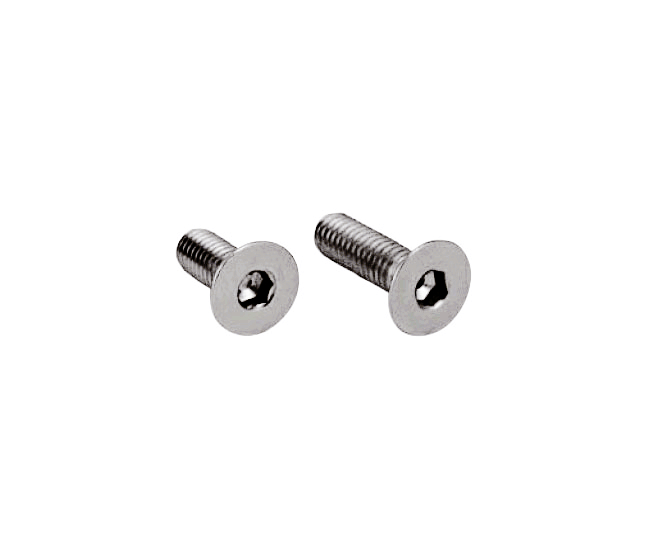

접시머리렌지볼트(렌치볼트)

M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



각종 너트(사각/인서트/스프링/볼너트 등) 를 이용해

판재나 부착물을 고정하거나, 멀티블럭 고정 등에

사용할 수 있어요.

접시(카운터싱크)가공을 한 판에 주로 사용해요.

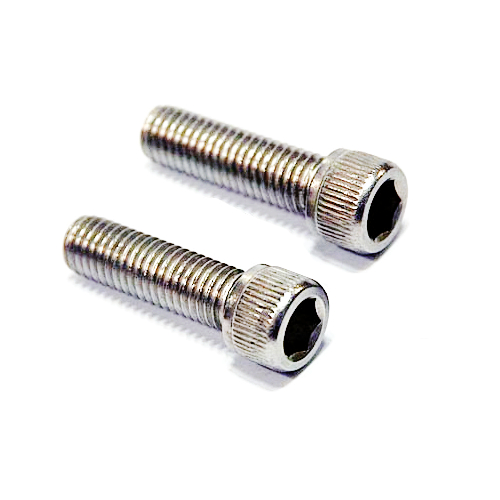

렌지볼트(렌치볼트)

M4(4mm),M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



각종 너트(사각/인서트/스프링/볼너트 등) 를 이용해

판재나 부착물,바퀴를 고정하거나, 멀티블럭 고정

프로파일 조립(조인트클립 대용)등에

사용할 수 있어요.

프로파일 직결체결에 사용하는데,

철망프레임 조립 때 사용하는 경우가 많아요.


셈스렌지볼트(렌치볼트)

M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



각종 너트(사각/인서트/스프링/볼너트 등) 를 이용해

판재나 부착물을 고정하거나, 멀티블럭 고정

프로파일 조립(조인트클립 대용)등에

사용할 수 있어요.

와샤가 필요한 경우 사용하는데,

일체형이라 사용이 편해요.

브라켓 조립에 사용하는 경우가 많아요.




​셈스 둥근머리 렌치볼트(렌지볼트) /

셈스 십자머리 렌치볼트(렌지볼트)

M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



각종 너트(사각/인서트/스프링/볼너트 등) 를 이용해

판재나 부착물을 고정하거나, 멀티블럭 고정

프로파일 조립(조인트클립 대용)등에

사용할 수 있어요.

와샤가 필요한 경우 사용하는데,

일체형이라 사용이 편해요.

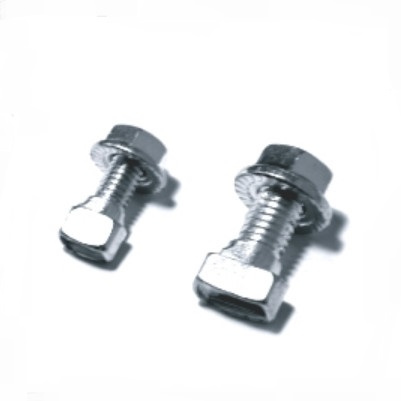

T-볼트(티볼트)

M6(6mm), M8(8mm), M10(10mm) 의

여러 길이



티볼트는 후렌지너트와 같이 사용해서

티볼트너트를 만들어서 브라켓고정이나

손으로 돌려서 고정해야하는 경우 등에 사용해요.

라쳇핸들을 사용해서 고정하죠.




무두렌지볼트(렌치볼트)

M5(5mm), M6(6mm),

M8(8mm), M10(10mm) 의 여러 길이



무두렌치볼트는

단독으로 사용되는 경우는 없어요.

보통 이너브라켓, 롱너트 등에

미리 삽입되있는 상태로 볼수 있어요.

무두렌지볼트가 내려가면서 브라켓을

고정하는 역할을 하는거죠.

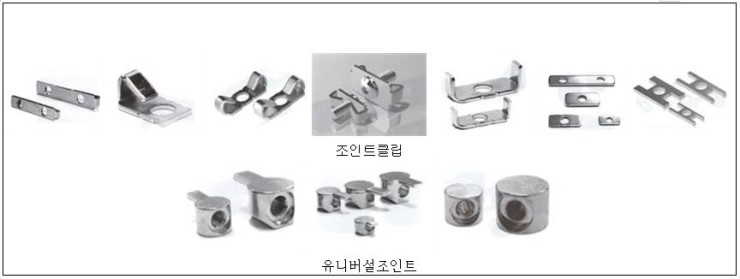

조인트클립

30/60용 M6(30용 6mm),

40/80용 M8(40용 8mm),

45/50용 M8(45/50용 8mm)



프로파일에 제일 많이 사용되는 부속!

조립 때, 프로파일에 홀가공/탭가공을 해서

프레임 조립으로 사용되요.

프로파일 제작기록을 보시면

사용된 내용들을 확인할 수 있어요.


유니버설조인트

30/60용 M6(30용 6mm)

40/80용 M8(40용 8mm)



유니버설 조인트는 조인트클립과 비슷한 역할인데

사용용도가 달라요.

프로파일을 +자로 교차조립하다보면

조인트클립으로 조립할 수 없는 경우가 생기죠?

그럴 때, 사용하는 부품이에요.




조인트블럭

30/60용 M6(30용 6mm),

40/80용 M8(40용 8mm)



유니버설조인트와 비슷한 역할이고,

유니버설조인트는 유니버설 가공이 필요하다면,

조인트블럭은 탭가공 하나면 조립할 수 있어요.




종류가 다양한 만큼,

길이도 다양하고, 용도도 다 달라요.



프로파일에

탭가공을 하고

볼트를 삽입하는 경우도 있고,



탭 가공, 홀가공해서

조인트클립 조립을 하는 경우도 있고,



조인트클립 사용이 어려울 때

유니버설 조인트도 사용하고,



프로파일 홈에

너트를 넣고 볼트를 채울 때 도 있고...



정해진 건 없어요.

그렇기 때문에 다양한 조립이 가능하죠!

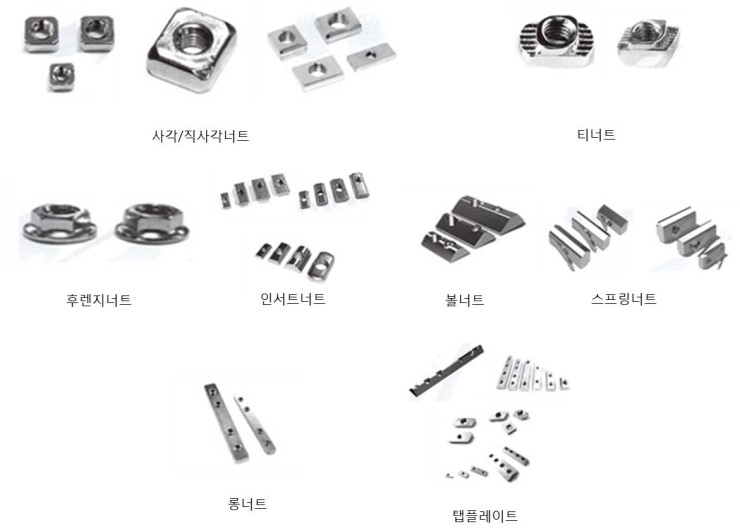

다음은 너트

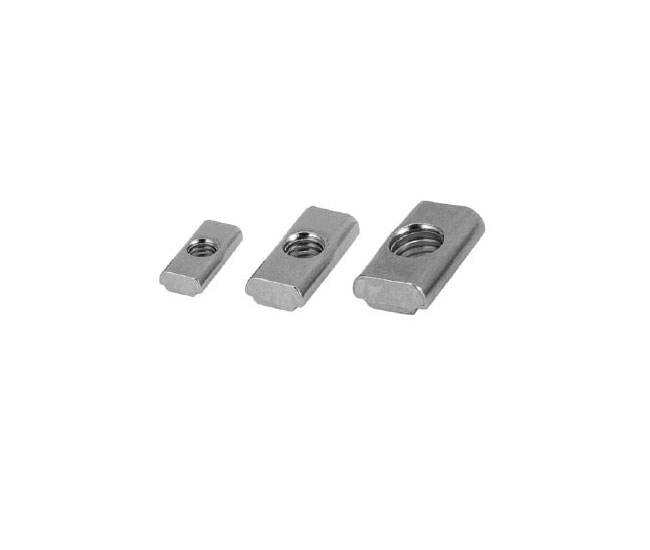

(직)사각너트

20용 4/5mm, 30용 5/6mm, 40용 6/8mm



기본적인 너트에요.

사각너트를 사용하려면,

프로파일 T홈에 미리 삽입해야해서

생각을 잘하고 작업해야해요.

잘못 삽입 해놓으면, 조립을 풀고 빼거나

덜렁거리는 소리가 들리는 프레임이 되버려요.


티너트(tnut, t-nut)

(아연다이캐스팅/sus304)(니켈도금)

30용 3/4/5mm, 40용 3/4/5/6mm



티너트는 판재 고정시 많이 사용되요.

판에 미리 볼트와 티너트를 세팅 한다음

프로파일 프레임에 부착 후 바로 체결해요.



티너트의 경우



T홈 사이즈에 따라

한사이즈씩 작다고 생각하시면 편해요.

ex.30프로파일은 M6 →M5까지 T너트가 나옴

40프로파일은 M8→ M6까지 T너트가 나옴

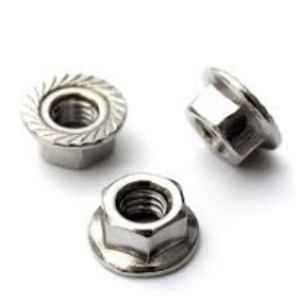

후렌지너트

6/8mm



손으로 볼트를 고정하는 경우,

라쳇으로 브라켓을 체결해야하는 경우

T볼트와 결합해서 T볼트너트로 사용해요.

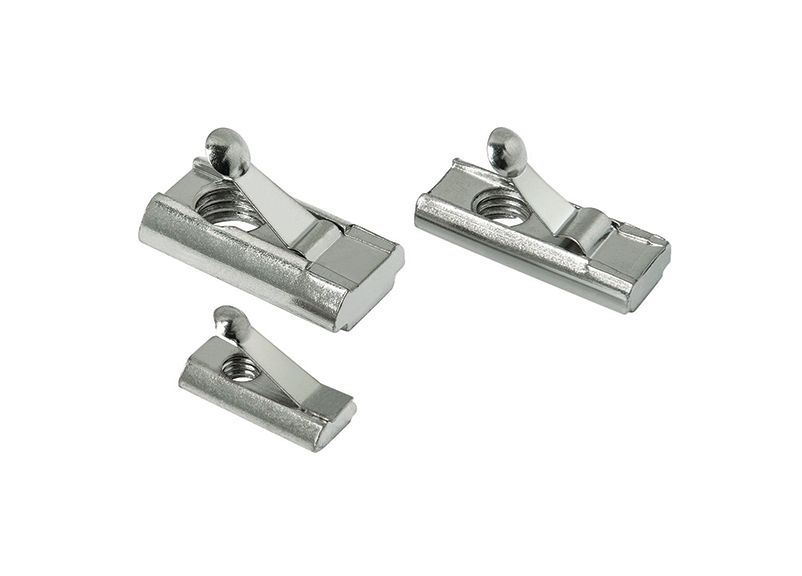

인서트너트, 스프링너트, 볼너트

(SAE1018/SUS304)(니켈도금)

20용 4/5mm,

30용 4/5/6mm,

40용 5/6/8mm



사각너트와 달리 후 삽입 너트에요.

프로파일 조립이 완료된 후에도 사용가능해서

제일 많이 사용되는 너트류에요.

작업자의 특성에 따라

스프링너트/볼너트를 선택하고

인서트너트는 점점 사용하지 않는 추세에요.


롱너트

20용 5mm,

30용 6mm,

40용 8mm



롱너트는 프로파일을 연결할 때 사용되요.

보통 프로파일 2개를 직렬로 연결할 때

T-홈에 삽입해서 사용하죠.




탭플레이트

용도별로 사용되는데,

주문제작되는 경우가 많아요.

롱너트와 비슷하게 생겼죠?





너트도 볼트와 비슷하게 종류가 많죠?

미리 삽입해서 조립해야 하는

사각너트류



나중에 삽입 가능한

인서트/볼/스프링/티너트 등



연결을 할 때 사용하는

롱너트/탭플레이트



또 볼트와 다르게

프로파일마다 크기도 다르고,

사용 볼트에 따라 탭 크기도 달라져요.

경험이 답이겠죠?



다음은 브라켓!

먼저 알루미늄 다이케스팅 브라켓

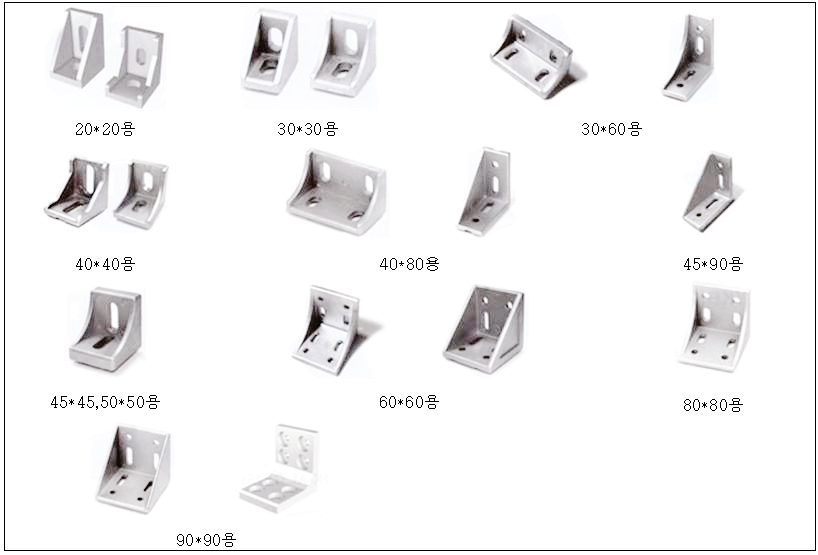

DC브라켓(다이캐스팅브라켓)

(특허 제품 - 방수브라켓)

20*20용,

30*30용, 30*60용,

40*40용, 40*80용,

45*45용,

60*60용,

80*80용, 90*90용



일반적인 프로파일 직각 조립 때 사용하고.

가장 많이 사용되는 브라켓이기도 해요.

보통 티볼트너트와 같이 사용하고,

작업자에 따라

각종 너트와 볼트를 이용해 사용하기도 해요.


다음은

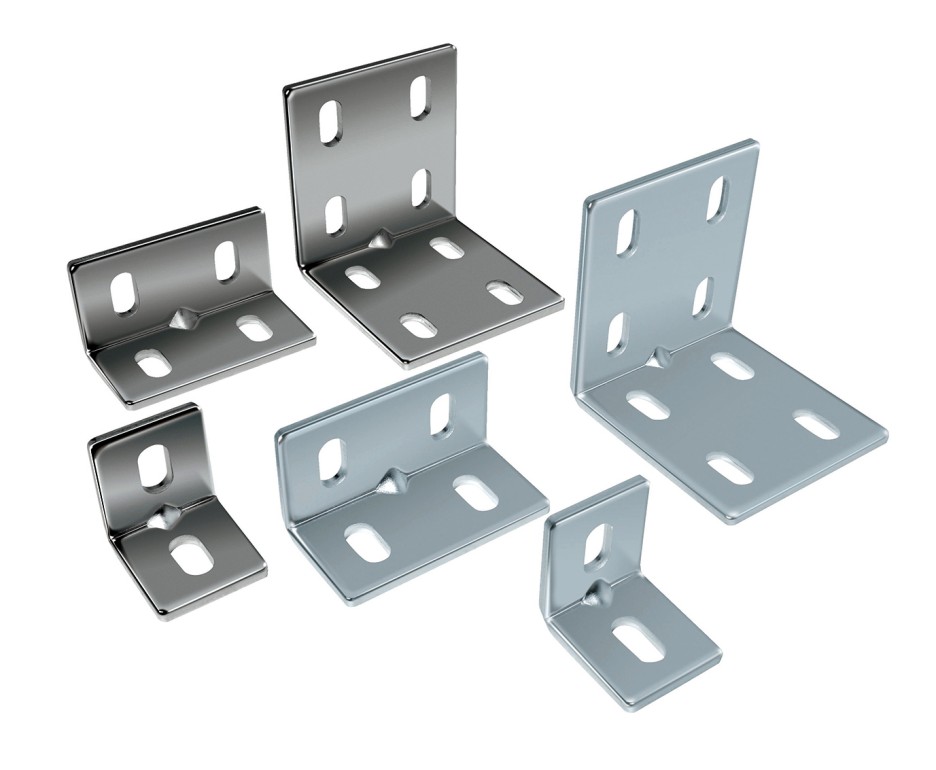

스틸 브라켓(ST브라켓)



스틸브라켓(ST브라켓)

직각체결용 스틸브라켓

20*20용,

30*30용, 30*60용,

40*40용, 40*80용,

45*45용, 60*60용,

80*80용, 90*90용



스틸 직각 브라켓은

다이캐스팅브라켓보다 강한 체결력이 필요할 때,

브라켓 노출을 줄이고 싶을 때 사용해요.

또, 알루미늄브라켓을 사용할 수 없는 환경일 때

사용하고요.



I형 / +형 / L형 / T형 / ㅁ형 스틸브라켓

20*20용,

30*30용, 30*60용,

40*40용, 40*80용,

45*45용



스틸브라켓 I자, L자,T자, ㅁ자, +자는

각 모양에 맞게 보강을 해줘야 할때 사용해요.

I자로 결합된 부분은 I자 브라켓으로

L자로 결합된 부분은 L브라켓으로

T자로 결합된 부분은 T브라켓으로

ㅁ,+자로 결합된 부분은 각각 ㅁ,+브라켓으로

I자는 프로파일 두개를 연결할 때 사용하기도 하고요.

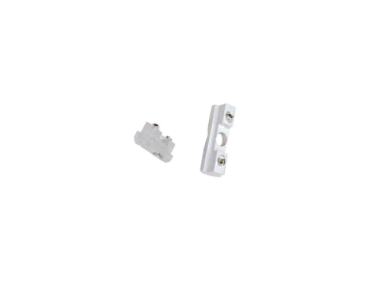

이너브라켓

20*20용, 30*30용, 40*40용



일반적으로

간편한걸 선호하는 작업자나

초보자분들이 많이 선호하는 브라켓이에요.



조립할 부분에 미리 삽입해서 사용하면 되는데,

다른 브라켓에 비해 노출이 덜해서

브라켓 보이는걸 꺼려하시는 분들이 사용해요.



힘이 약한 편이라, 업체에서는 잘 사용하지 않아요.

반대로 각도가공을 하지 않고,

각도조립을 할수 있는 장점은 있죠!


브라켓은 이렇게 재질도, 종류도 다양해요.

사용자의 편의에 맞게 선택하고,

용도가 다르니 상황에 맞춰서 사용하시면 되죠!



브라켓은

홀에 볼트와 너트를 결합해서 채우면 되는데,

가공 없이 사용할 수 있어서 편한 점이 있어요!

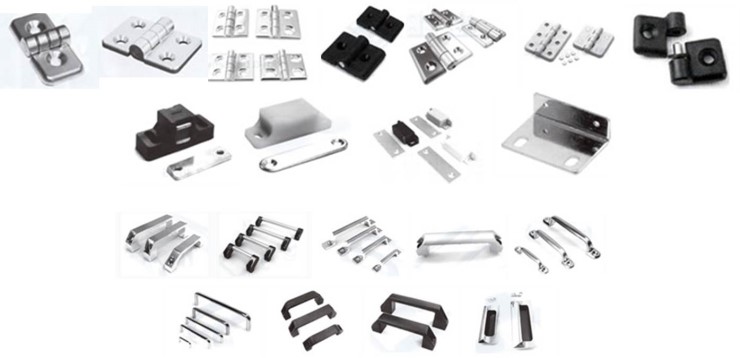

다음은 도어 관련 자재(힌지/자석/손잡이)



도어에 관련된 부자재들이에요.






먼저 첫 줄은

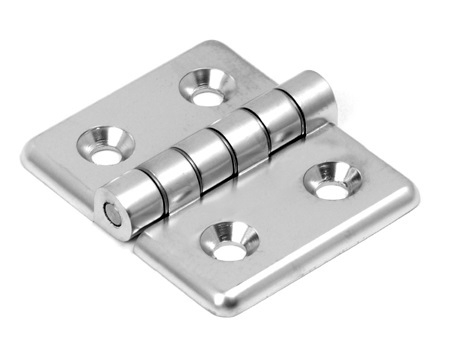

프로파일 힌지(경첩)



프로파일 힌지는

프로파일 문(문짝)을 제작할 때 사용하죠.



각 프로파일 사이즈별로 힌지가 있고,

(20*20, 30*30, 40*40용

1구멍, 2구멍, 장공 등)



용도에 맞춰서 재질이나 색깔을 선택하죠.



재질

플라스틱/알루미늄다이캐스팅/아연/스틸 등



색깔

검정(블랙)/실버(은색) 등








둘째 줄은

프로파일 자석, 자석브라켓



프로파일 자석은

프로파일도어를 잡아주는 용도로 사용해요.

또는 판재를 착탈식으로 만들 때도 사용하고요.

자석의 종류를 살펴보면

스텐레스, PVC, 자석판,

자석BK(자석브라켓), 반도체자석 등이 있고,

자석의 사용을 위해선 자석판을

도어프레임이나 판에 붙여서

자석에 붙을 수 있게 해야해요.



자석 브라켓은 프로파일에 자석을 쉽게

부착하기 위해 미리 만들어진 브라켓이에요.






세 번째는

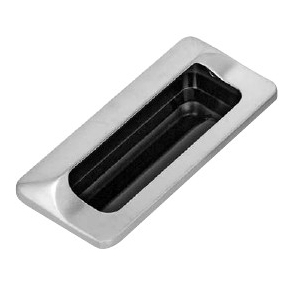

도어 핸들(매립형, 일반돌출형)



손잡이는 프로파일 크기와

도어의 크기에 맞게 선택해서 사용하게 되죠.



재실은 플라스틱, 알루미늄, 스틸 등이 있고,

모양은 굴곡형, 완만굴곡형, 매립형, 꺽임형 등

다양한 손잡이가 있어요.



부속 선택은 경험이 필요해요.

(특히 도어는... 더욱더)

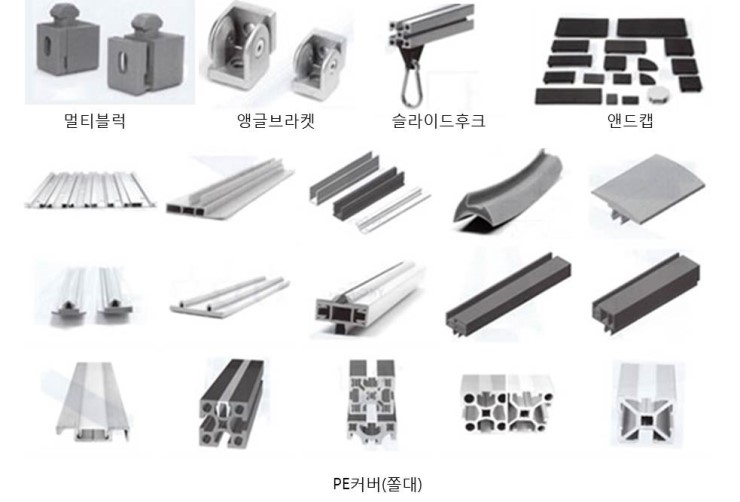

다음 기타부속들!


멀티블럭(멀티블록)

멀티블럭은 일체형/분리형이 있고,

프로파일 프레임의 판재 고정에 사용해요.

2단쫄대를 사용하는 경우도 있지만,

대부분 프로파일 상부고정이나 멀티블록을 통한

고정이 많이 사용되요.




앵글브라켓(앵글힌지)

프로파일 앵글힌지는

프로파일 조립시 각도를 줘야할 때 사용해요.

일반적인 경우 앵글을 사용하거나,

프로파일을 각도가공해서

카운터가공을 통해 조립하는데,

앵글브라켓을 사용하면 좀더 쉽게 조립할 수 있어요.

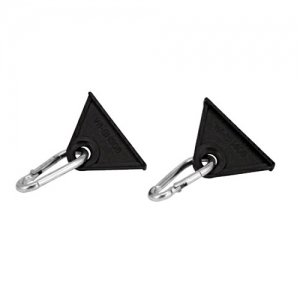

슬라이드 훅(슬라이드 후크)

슬라이드 후크는

작업대에 작업고리용으로 사용해요.


앤드캡/엔드캡/앤디캡(E-cap)

재질:알루미늄/플라스틱/PC 등



앤드캡(알미늄앤드캡,PC앤드캡)은

절단면을 막아야할때 사용해요.

절단면은 아노다이징 처리가 안되어 있기 때문에

가리는 용도 및 부상방지용으로 사용하죠.




PE커버(쫄대)는

홈막음이나 판 고정용으로 사용해요.

(2단/3단 커버)



위에 설명한 이런 부속들은 꼭 필요한 건 아니고,

필요에 따라 사용하는 것들이죠.



이렇게 부속을 알아봤는데 어떠세요?

가공이나 부속에 대해 필요성을 느끼실 때

연락 주시면 답변드릴게요^^
