57.알루미늄 프로파일 실험용 프레임

by *알루미늄 자재 전문가* 프로텍 박과장 2022. 11. 30.
품명
알루미늄 프로파일 실험용 프레임(풋마스터)
프로파일 종류 /
결합방식
40*40중량형 / 홀가공 + 조인트클립, DC브라켓결합
판 종류 및 결합방식
MDF 합판 / 프로파일 상부 T-nut 고정
마감재 사용
특이사항 및 설명

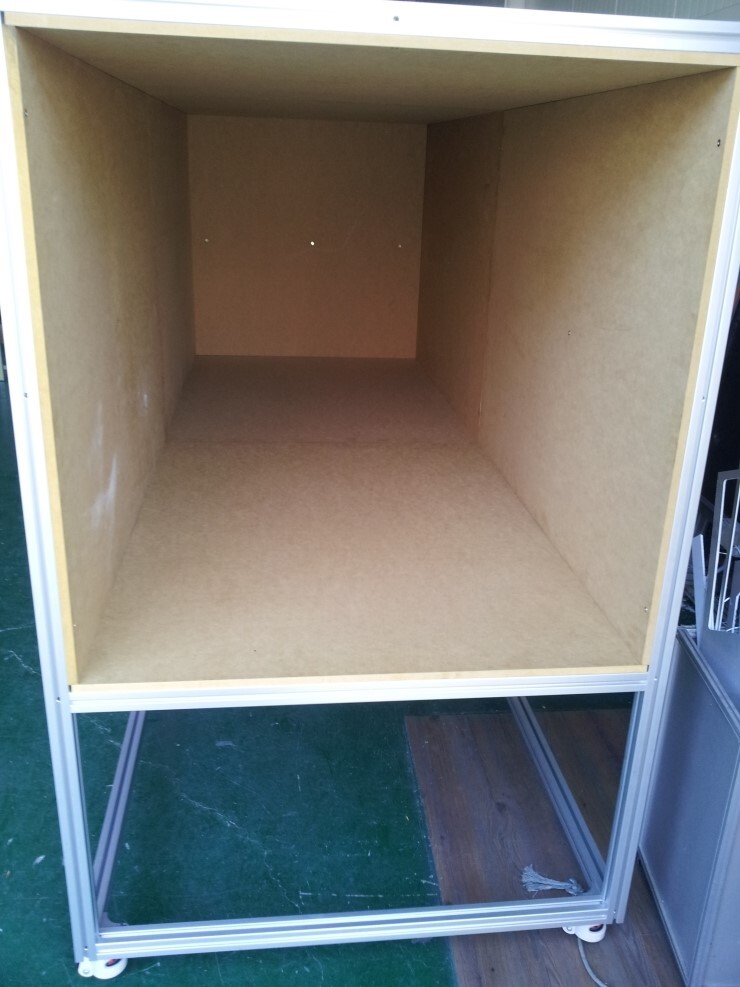

40X40중량 프로파일로 제작된 실험용 프레임이에요.

기본 사각 프레임에 중간부분 보강이 들어간 형태였고,
(판의 쳐짐/배부름현상 방지)
홀가공 후 조인트클립을 통해 조립한 프레임이에요.
힘이 실리거나 보강이 필요한 부분은 DC브라켓으로 보강을 해줬어요.

일반적으로 홀가공/조인트클립을 통한 조립은 하중이 많이 걸릴 경우 쳐지거나
틀어짐이 발생할 수 있기때문에, 브라켓 보강을 해주는 편이에요.

이 상태로 출고되면, 프레임 안쪽 합판에 검은색 스펀지를 부착하고,
실험에 사용되는 프레임이고, 이동이 가능해서 실용적이에요^^
