알루미늄 프로파일/프로파일 프레임 제작 사진

69.알루미늄 프로파일 발판 프레임 제작

by *알루미늄 자재 전문가* 프로텍 박과장 2023. 2. 21.



품명
알루미늄 프로파일 발판 프레임(레벨풋)
프로파일 종류 / 결합방식
40*40중량형 / 홀가공 + 조인트클립
판 종류 및 결합방식
AL3003 체크판 / 상부부착
마감재 사용
특이사항 및 설명

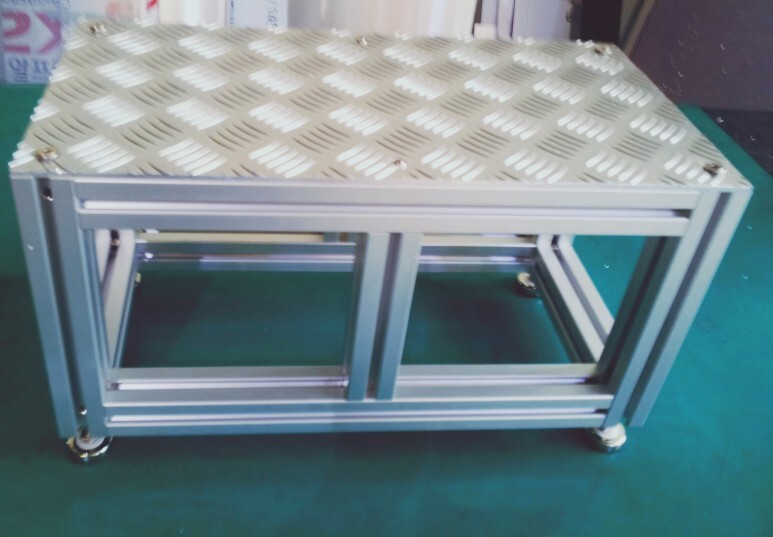

남선 40*40 프로파일로 제작된 발판프레임이고,
기본 사각 프레임에, 프레임 가운데 부분 보강이 들어가있는 형태에요.

홀가공 및 조인트클립을 통해 조립했고,
프레임의 기둥 아래는 탭을 길게 내서 레벨풋 조절이 가능하도록 했어요.

판은 AL3003 체크판을 사용했는데,
절단 후 홀가공해서 부착했어요.

발판에 접시가공을 하는 경우도 있는데,
체크판의 경우, 튀어나오는 게 미끄럼방지 효과가 있어서
홀가공 부분 버제거 후 둥근머리 볼트를 사용했어요.
