81.알루미늄 프로파일 발판(화물발송) / 자동화 장비 프레임 제작 건(흔들린사진 모음)

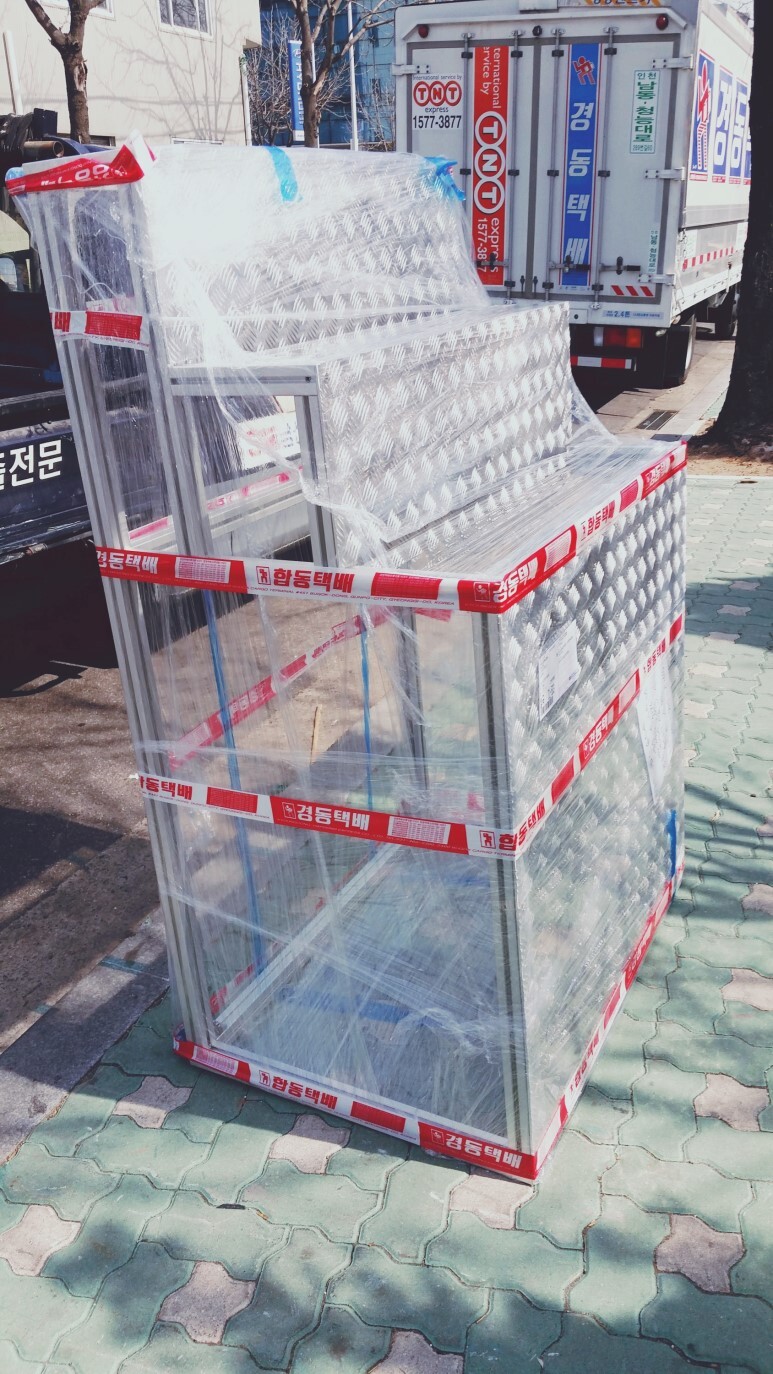

품명	프로파일 발판 프레임 화물발송건 (레벨풋)
프로파일 종류 / 결합방식	30x30중량형 / 홀가공 + 조인트클립, DC브라켓 보강
판 종류 및 결합방식	AL3003 체크판 / 프로파일 상부부착
마감재 사용	무
특이사항 및 설명	사진이 많이 흔들렸죠? 형태만 참고하시고, 블로그 내에 다른 발판을 검색해보시면 많이 나와요^^;;   프로파일 30x30으로 제작된 발판 프레임이에요. 총 3단으로 제작되었고, 높이가 높기 때문에 단수를 나눠서 제작한거에요. 같은 높이로 2칸으로 제작할 경우 높이가 너무 높거든요.   프레임은 보강과 높이를 고려해서 제작하고, AL 3003 체크플레이트는 절단 및 가공해서 프로파일 위에 상부부착했어요. 발판의 경우, 하중이 많이 받는 경우 쳐지는 경우가 생기니 보강을 잘해줘야 해요^^

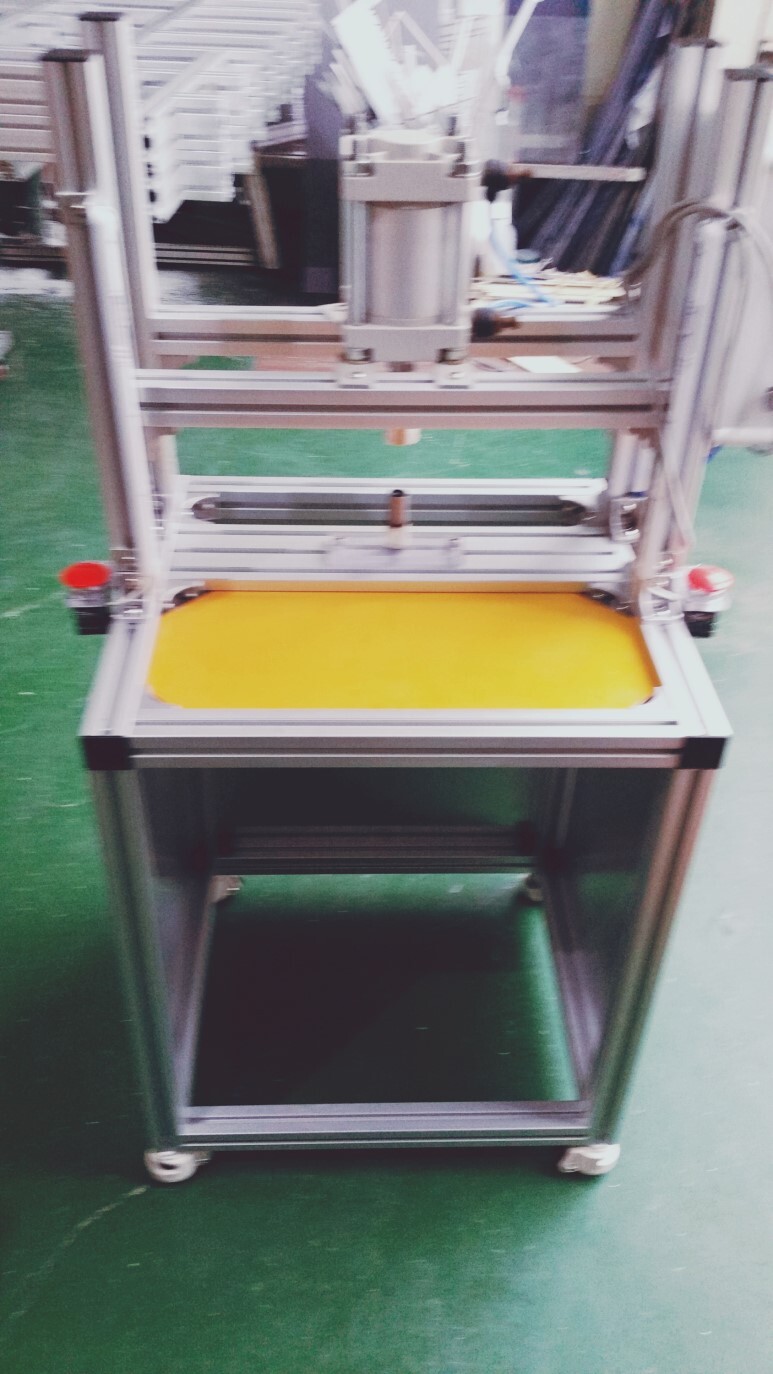

품명	프로파일 자동화 라인 프레임(풋마스터)
프로파일 종류 / 결합방식	40x40경량형, 40x120 / 홀가공 + 조인트클립, DC브라켓 보강
판 종류 및 결합방식	베크라이트, 알포판 / 멀티블럭, T홈 삽입
마감재 사용	앤드캡-플라스틱 흑색
특이사항 및 설명	이 사진도 흔들려서 발판과 묶어서 포스팅해봅니다!   알루미늄 프로파일 자동화 라인 프레임이에요. 제작은 프로파일로 기본 사각틀을 잡은 후 위에 기둥부분을 조립했어요. 특이한점은 중간 부분에 40*120프로파일을 사용한 점이죠!   프레임 조립 후 다이캐스팅 브라켓으로 보강을 해줬어요. 베크라이트판의 경우 조립 때 미리 넣어서 조립했고, 브라켓이 들어갈 공간을 미리 가공했어요. 알콘판은 멀티블럭을 이용해서 부착한게 보이시죠?   자동화 라인의 프레임이라는건 비상정지 버튼을 보면 아실 수 있어요.   특정 공정 프레임의 보수로 인해 제작된 프레임이에요. 마무리는 플라스틱 앤드캡으로 마감을 해줬어요.
