93.알루미늄 프로파일 기계프레임(풋베이스+레벨풋 사용) 제작 2건

품명	알루미늄 프로파일 기계프레임(풋베이스+레벨풋)
프로파일 종류 / 결합방식	40*80중량형, 40*40중량 / 홀가공 + 조인트클립, 유니버설가공 + 유니버설조인트
판 종류 및 결합방식	무
마감재 사용	PE커버 - 백색

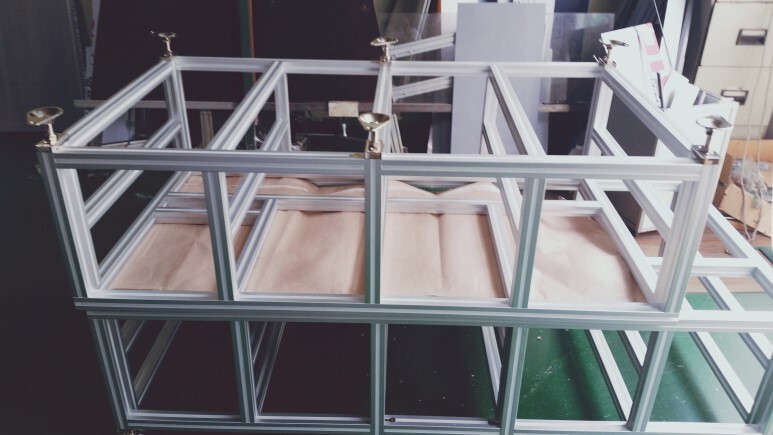

특이사항 및 설명	남선 프로파일로 제작한 기계 프레임이에요.   위 아래 프레임 크기가 다른게 보이시죠? 아래 프레임이 좀 더 대형프레임이에요.   제작은 기둥은 40*80, 가로/세로 부분은 40*40을 이용했어요. 기둥을 40*80으로 한 이유는 레벨풋을 사용하기 위한 풋베이스를 세팅하기 위함이에요. 40은 대형 레벨풋 사용이 어렵기 때문이죠.   가운데 부분을 제외하곤 홀가공/조인트클립을 이용해서 조립하고, 가운데 기둥을 세워야하는 부분은 유니버설가공 및 조인트를 이용해서 조립했어요.   프레임 길이가 길어서 중간부분에 레벨풋을 설치해서 총 6개를 부착해야 했는데, 가운데 레벨풋을 사용하기 위해선 어쩔 수 없이 분리를해야했죠.   중간 기둥부분은 조립을 위해 유니버설가공을 한게 보이시죠?
