109.알루미늄 프로파일 기계프레임 3대 제작 건

품명	프로파일 기계프레임(케리마스터)
프로파일 종류 / 결합방식	60*60중량형, 15*30/ 홀가공 + 조인트클립, 카운터+카운터볼트,문짝가공(자석,힌지,손잡이) 40*40중량 / 홀가공 + 조인트클립, 다이케스팅브라켓 보강
판 종류 및 결합방식	알콘판/ 문짝(힌지, 자석, 손잡이), 멀티블럭고정, 프로파일 홈 삽입
마감재 사용	PE커버-백색

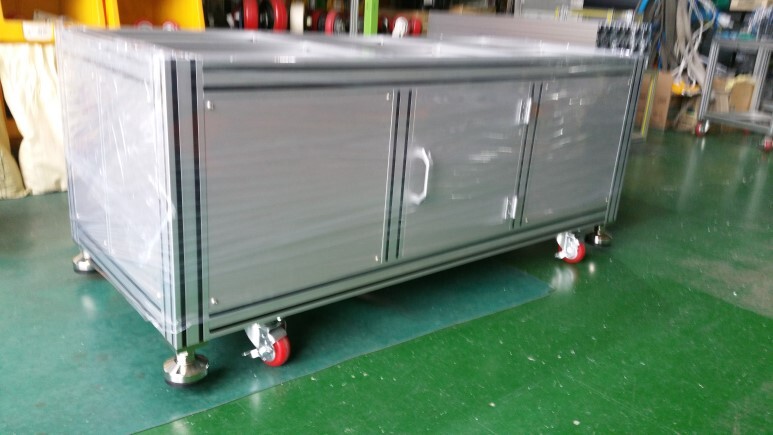

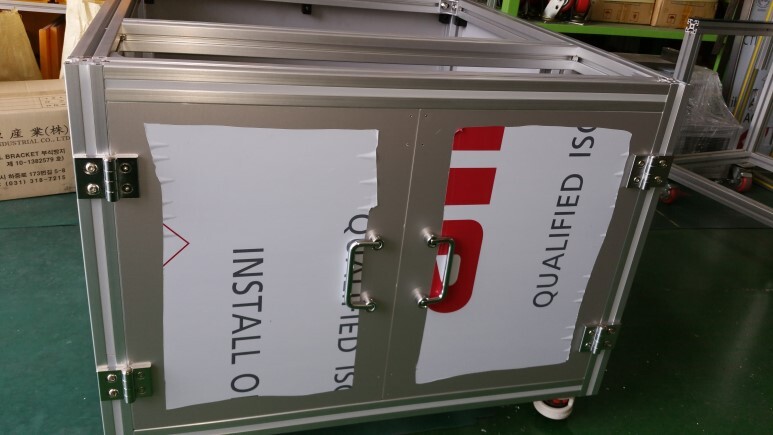

특이사항 및 설명	남선알미늄 프로파일로 제작한 프레임들이에요. 얼핏 보면 같은 프레임 같이 보이죠? 자세히보면 다른, 프로파일 기계 프레임 2대 사진이에요. ​ 첫 프레임은 60*60으로 제작된 프레임이고, 문짝은 15*30으로 제작했어요.   60x60프레임은 하중을 많이 받는 기계일때 제작되는 기계프레임이에요. 프레임크기가 크고, 기계세팅시 하중이 많이 받기 때문에 큰 바퀴를 사용한게 아래랑 비교하면 보이실꺼에요. ​  두번째 프레임은 40*40중량으로 제작한 프레임이고 기본 사각프레임에 보강프레임이 들어간 형태에요.   힘을 받게되거나, 틀어질 위험이 있는 부분은 DC브라켓으로 추가 보강했어요.   일반 판들은 강성이 약한편이라, 문짝을 제작할 때 틀이 필요하지만, 알콘판의 경우 강성이 괜찮은 편이라 틀없이 문짝으로 제작하기도 해요^^

품명	프로파일 기계프레임(베이스부착 / 우레탄바퀴+조절좌)
프로파일 종류 / 결합방식	80*80중량형 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판/ 문짝(힌지, 자석, 손잡이), 멀티블럭고정, 프로파일 홈 삽입
마감재 사용	PE커버-흑색

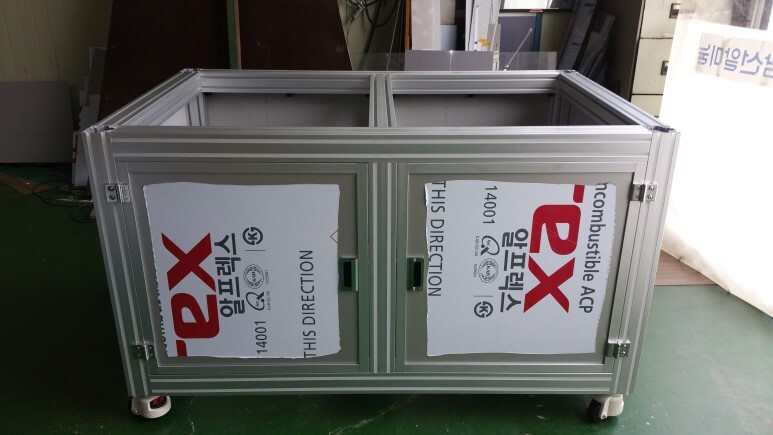

특이사항 및 설명	남선 프로파일로 제작한 기계프레임이고, 하중을 견뎌줘야하는 프레임이라 80x80프로파일을 사용했어요.   세팅 시 무게가 많이 나가는 프레임이라 조절좌도 튼튼한걸 사용했고, 바퀴는 조절좌 높이 계산해서 우레탄 3"바퀴를 사용했어요.   전체적으로 사각 프레임을 제작하는데, 중간 보강이나 바가 지나가야 하는 부분에 먼저 보강을 해주고 조립을 완료했어요.   알콘판은 문짝부분을 제외하곤 멀티블럭을 통해 부착했고, 문짝부분은 알콘판을 문짝가공해서 직접 부착한 프레임입니다!   고전적인 프로파일 프레임은 검정색 PE커버로 마감하는 경우가 많아요. 사실 당장 보기에는 흰색이 예쁜데, 시간이 갈수록 지저분해지거든요.
