114.알루미늄 프로파일 기계용 박스프레임 제작 2건

by *알루미늄 자재 전문가* 프로텍 박과장 2023. 5. 25.
품명
프로파일 기계프레임(케리마스터)
프로파일 종류 / 결합방식
40*40중량, 40*80중량 / 홀가공 + 조인트클립, 유니버설가공+유니버설조인트, 카운터가공+카운터볼트
판 종류 및 결합방식
알콘판(알포판)/ 문짝(힌지, 자석, 손잡이), 멀티블럭고정
마감재 사용
PE커버-백색
특이사항 및 설명
남선 프로파일로 제작한 기계 프레임 사진이에요.

40*40중량은 기둥과 중간부분에 사용되었는데,
중간부분에 부착은 카운터가공을 통해 부착했어요.

가로지르는 부분은 40*80중량으로 조립했는데,
유니버설 가공을 하고, 유니버설 조인트를 통해 조립되었어요.
보통 홀가공 후 조인트클립을 체결하는데
주문자분이 유니버설로 체결을 해야한다고 하셨어요.

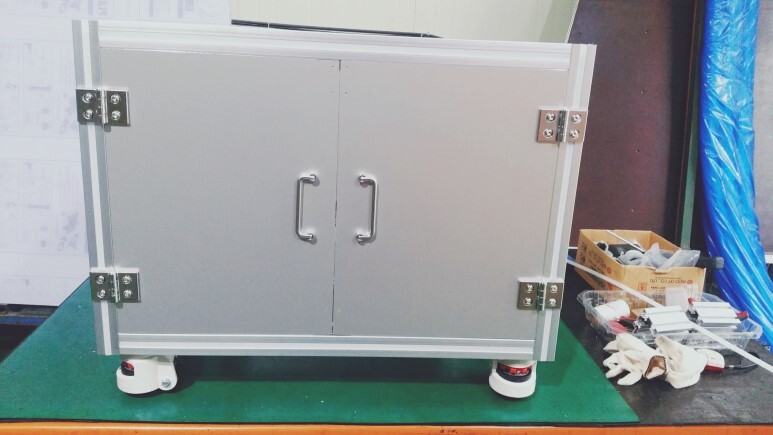

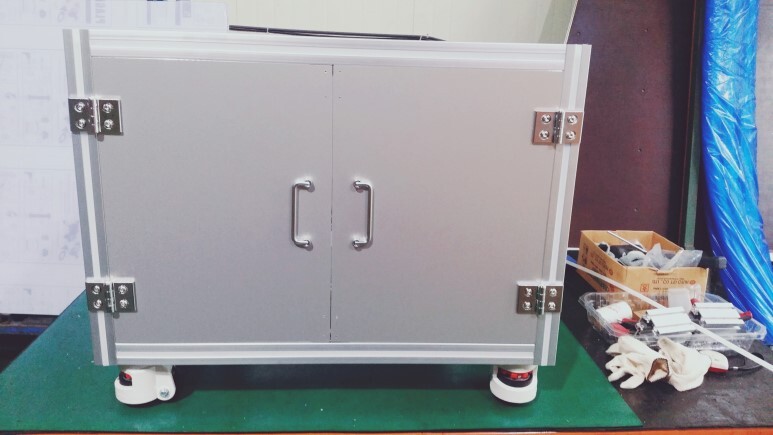

문짝은 알콘판 자체에 힌지,자석,매립형손잡이를 달아서 만들었어요.
제일 많이 제작되는 기본적인 박스형 기계프레임에 속해요.
품명
프로파일 기계프레임(케리마스터)
프로파일 종류 / 결합방식
40*40중량 / 홀가공 + 조인트클립, 다이케스팅브라켓 보강
판 종류 및 결합방식
알콘판(알포판)/ 문짝(힌지, 자석, 손잡이)
마감재 사용
PE커버-백색
특이사항 및 설명

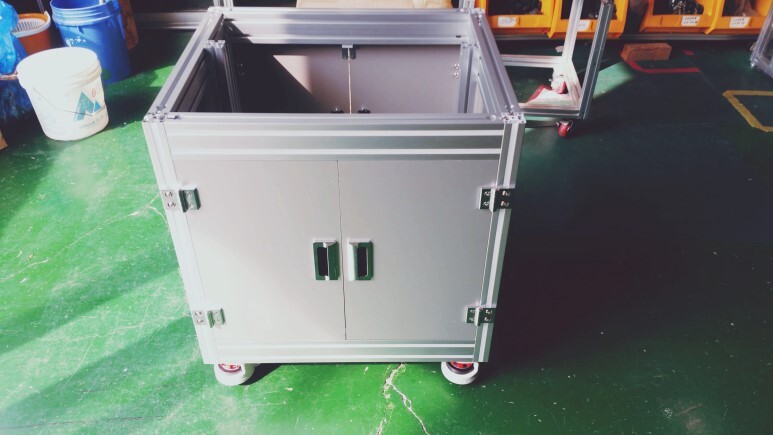

프로파일 기계 프레임 사진이에요.

프레임 자체는 기본적인 사각프레임에 중간 보강이 들어간 형태에요.

위의 프레임과 비슷하죠? 모양은 비슷한데, 차이점이 있죠.

1. 프로파일 40*80의 사용유무
2. 조립방법의 차이(유니버설조인트 vs 조인트클립)
3. 손잡이 모양
이정도로 볼 수 있겠네요.
알콘판은 4면중 1면만 문짝으로 제작하고, 나머진 막은형태고요.
백색 PE커버로 외부를 막았어요.

기계프레임은 대부분 중량형으로 설계되는 편이에요.
