129.알루미늄 프로파일 거치 프레임 제작 건
품명
|
프로파일 거치프레임(무소음 우레탄바퀴)
|
프로파일 종류 / 결합방식
|
30*30중량 /
홀가공 + 조인트클립, 스틸브라켓(선반용), 유니버설조인트(프로파일 연결용)
|
판 종류 및 결합방식
|
무
|
마감재 사용
|
E-cap-흑색(플라스틱)
|
특이사항 및 설명
|

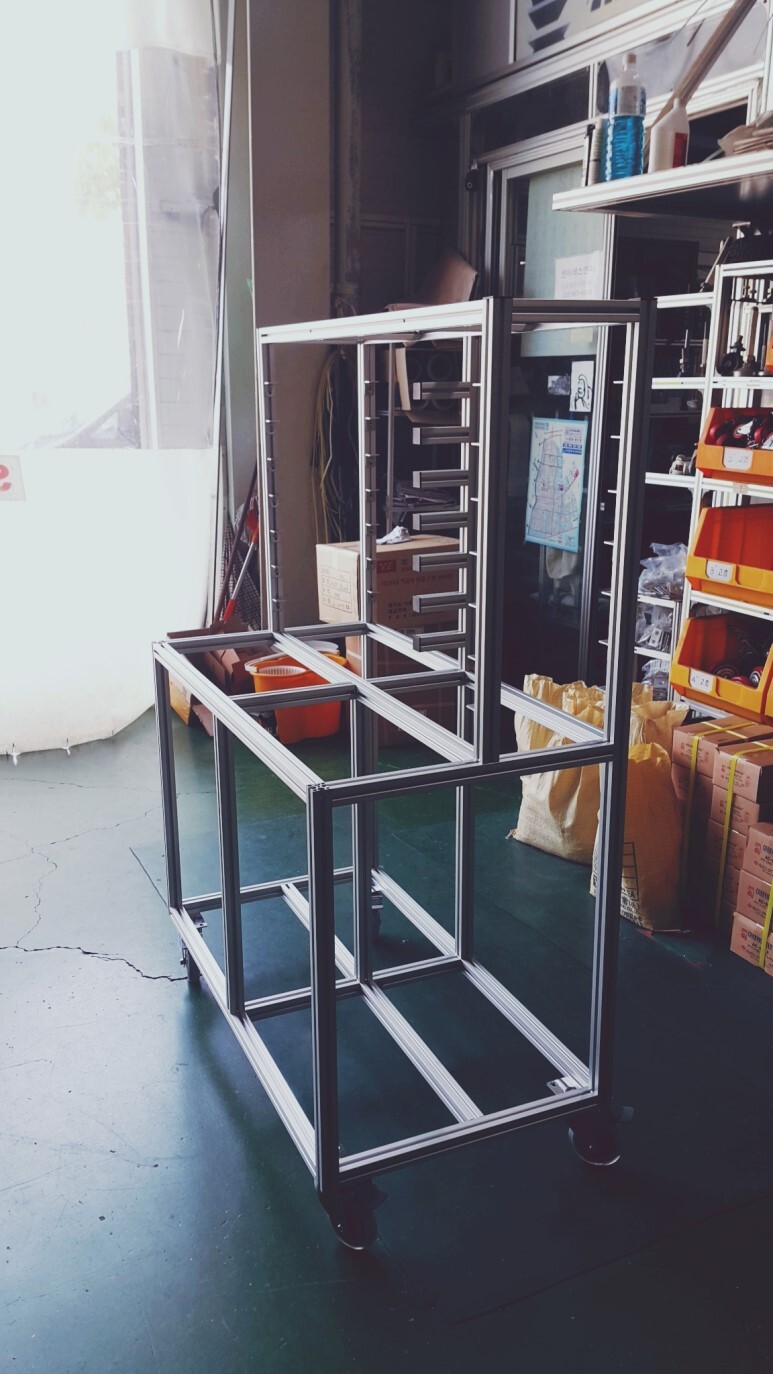

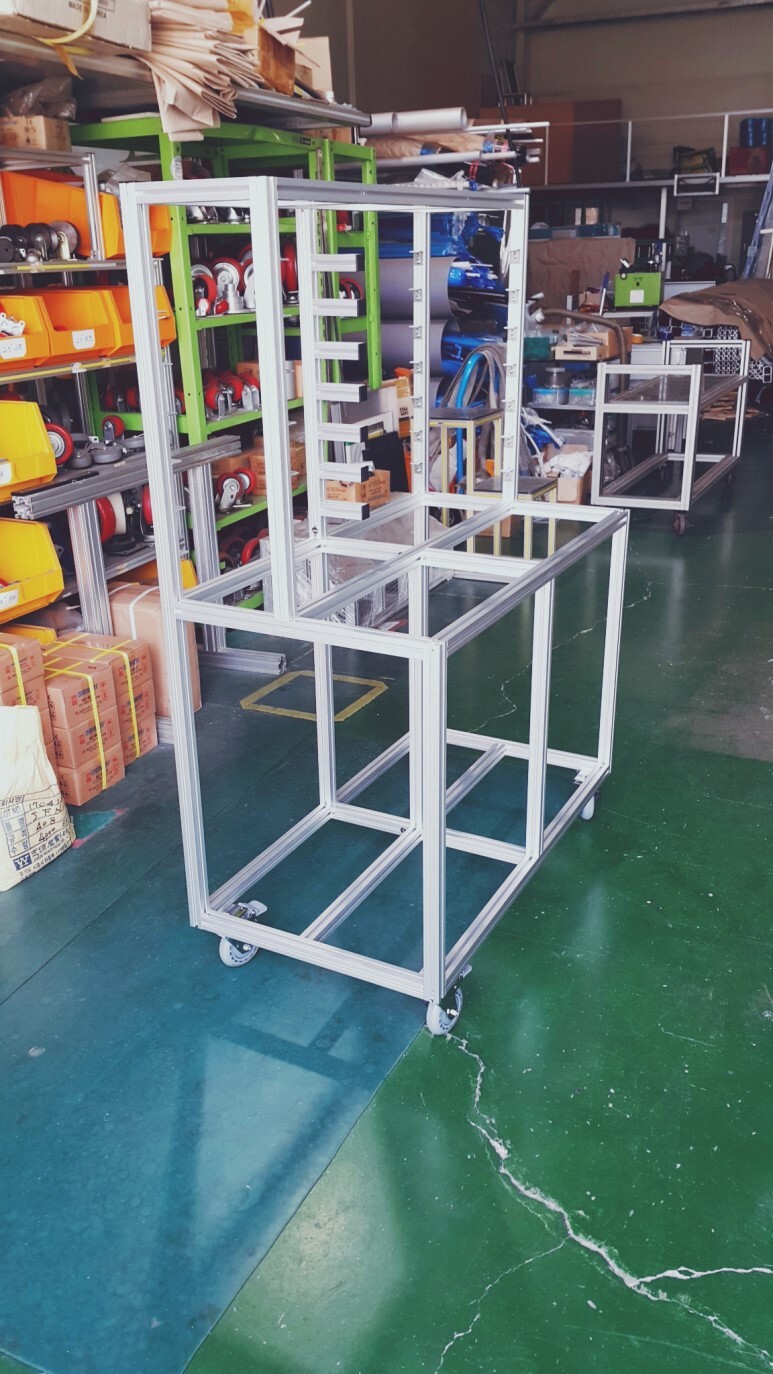

남선알미늄 프로파일로 제작된 선반 프레임이에요.
30*30프로파일로 전체적인 틀을 짰는데,
프로파일을 +자로 결합되는 부분이 있는 프레임이었어요.
+자로 결합되는 부분은 유니버설 가공을 해서 유니버설 조인트로 결합하게 되요.
프레임 상부에 7개의 선반이 들어가는데
모두 철판을 절곡해서 선반으로 사용하기로 했어요.
철판선반을 지지해주기 위해 스틸브라켓을 이용해 높이를 맞춰서 고정해주고,
선반 가운데 부분은 프로파일을 연장해서 보강대를 만들어줬어요.
바퀴는 일반 우레탄바퀴가 아니고 무소음 우레탄 바퀴를 사용했어요.
실내에 사용할 때 주로 사용해요.
|
