158. 전시회 제품 시연용 프레임(안전손잡이)
품명
|
프로파일 전시회 시연용 박스 프레임(안전손잡이)
|
프로파일 종류 / 결합방식
|
40*40경량(프레임 제작), 40*40경량(문짝프레임) /
홀가공+조인트크립, 카운터가공+카운터볼트,
문짝제작(경첩+안전손잡이,자석)
|
판 종류 및 결합방식
|
알포판(알코판), 블루 폴리카보네이트(PC) /
멀티블럭+둥근머리렌치볼트 OR 접시머리렌치볼트,
프로파일 T-홈 삽입
|
마감재 사용
|
플라스틱 앤드캡
|
특이사항 및 설명
|

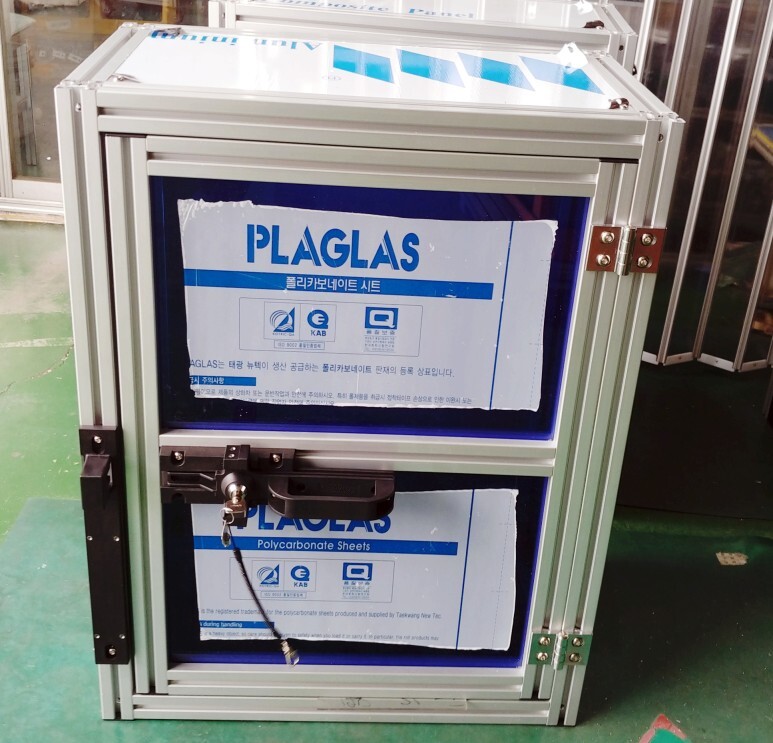

남선알미늄 프로파일 40*40경량으로 프레임을 제작하고,
40*40으로 문짝을 만들어서 부착한 프레임이에요.
도어에 프로파일 바를 가운데 질러준 이유는
안전손잡이를 부착하기 위해서에요.
손잡이 부분을 부착하기 위해서 보강해준거죠.
판재는 PC 블루판재를 절단해서 프로파일 T홈에 삽입했어요.
나머지 5면은 알콘판을 가공 후 멀티블럭을 이용해서 부착했어요.
산업 전시회에 가보시면 볼수 있으실 꺼에요.
산업기계용 안전손잡이로 전기적으로 도어를 제어하는 기능이 있어요.
|
