남선알미늄 알루미늄 프로파일의 종류 및 단중, 기타 정보 (형번별 사진 및 특징)

목차

이번엔 남선알미늄

알루미늄 프로파일의 종류에 관해

포스팅해볼까 해요!



프로파일은 종류가

매우 매우 매우 매우~ 많아요



금형을 만들기에 따라

다양한 모양이 나올 수 있기 때문이죠!

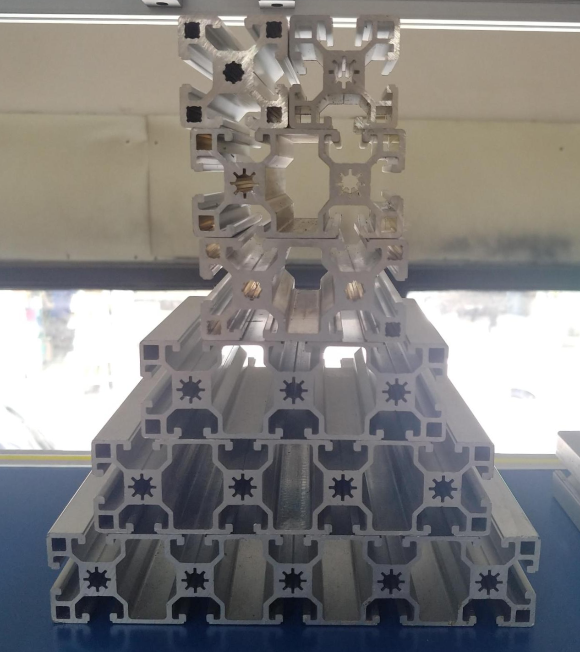

보통 많이들 쓰는 건 아래와 같아요

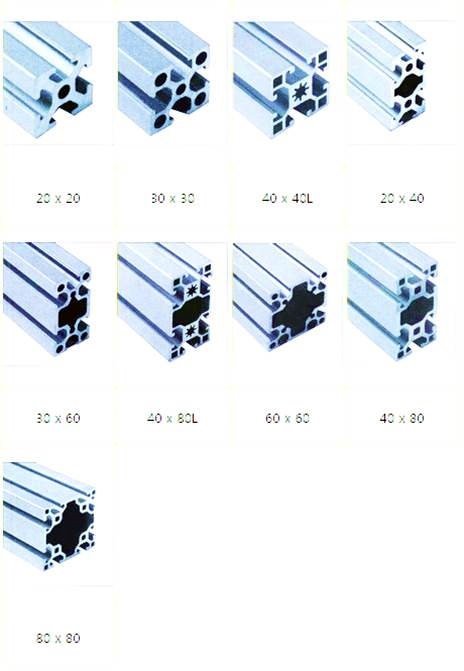

사진에 보이듯

​

알루미늄 프로파일 20계열,

알루미늄 프로파일 30계열,

알루미늄 프로파일 40계열,

알루미늄 프로파일 45계열,

알루미늄 프로파일 50계열,

알루미늄 프로파일 60계열,

알루미늄 프로파일 80계열

로 분류하고

---

15계열

15*30 / 15*60 / 15*90 / 15*120

---

20계열

20*20 / 20*40 / 20*35

---

30계열

30*30 / 30*60 / 30*90 / 30*120 / 30*180

30*40

각종 막힘 프로파일

(T형, L형, H형 U형, R형, C형 등)

---

40계열

40*40 / 40*80 / 40*120 / 40*160/ 40*200

각종 막힘 프로파일

(T형, L형, H형 U형, R형, C형 등)

---

45계열

45*45(M8)(M10) / 45*90(M8)(M10)/

90*90/45*60

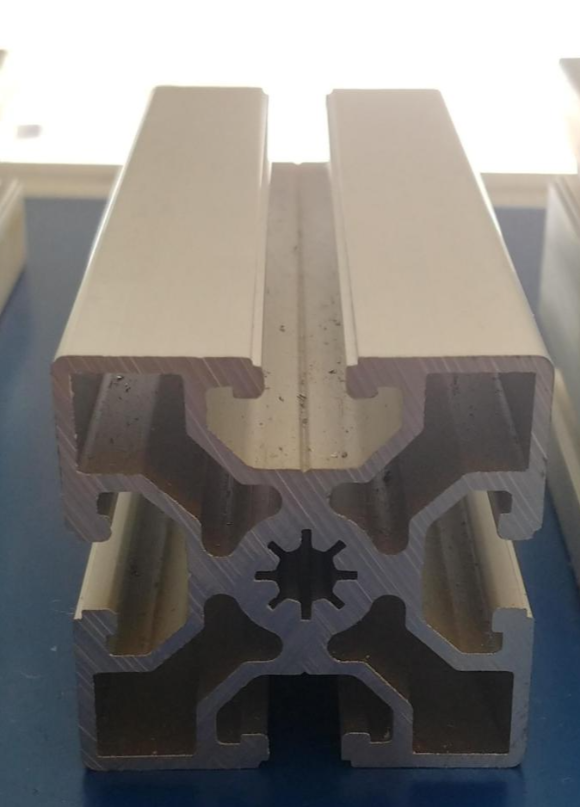

45x45/45*90은

두가지 타입(M8, M10)이 있는데,



10mm짜리는

해외 알루미늄 프로파일 제품형식

(독일 보쉬(Bosch)사 알루미늄 프로파일,

독일 아이템(ITEM)사 알루미늄 프로파일 등)

으로 보시면 되요.



해외 프로파일들은 T홈이 달라요.

따라서 부속도 호환이 어렵죠.



해외에서 직수입한 기계의 경우

부착된 프로파일이 이런 프로파일 일텐데

저희 프로파일과 호환 가능해요.



요즘 재고 보유하고 있는 곳도 드물꺼에요^^

저희는 재고 보유중이니 바로 구매 가능합니다!

기본 부속도 구매 가능합니다!

---

50계열

50*50

각종 막힘 프로파일

(T형, L형, H형 U형, R형, C형 등)

---

60계열

60*60 / 60*90

각종 막힘 프로파일

(T형, L형, H형 U형, R형, C형 등)

---

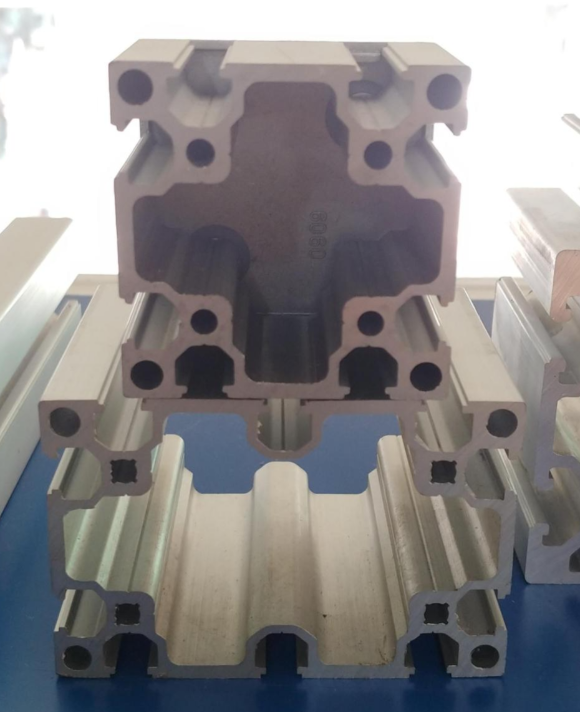

80계열

80*80 / 80*120 / 80*160

각종 막힘 프로파일

(T형, L형, H형 U형, R형, C형 등)

등을 볼 수 있어요.

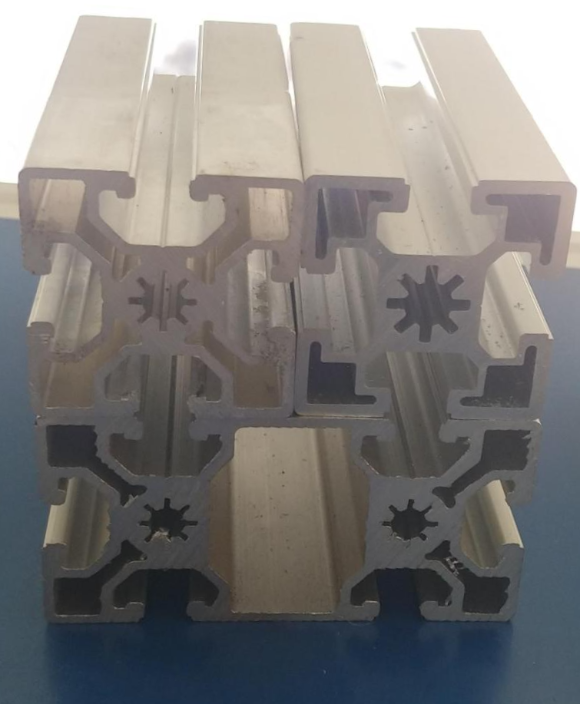

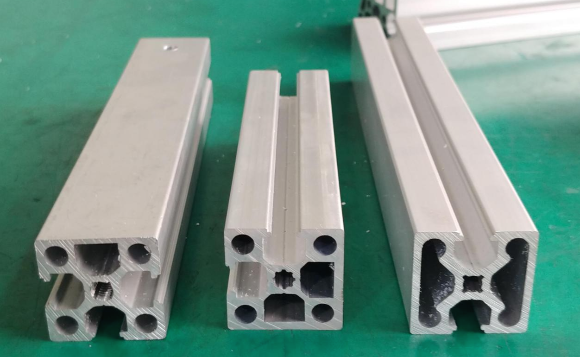

그 외 특정 부분이 막히거나 모양이 다른

R형(round형)

C형, T형, L형, H형, U형...

초경량, 경량, 중량...

(크기가 같다고 같은 프로파일이 아니에요!)



정말 많죠?



여기에

전선관(AL DUCT), 앵글(가이드),

파티션 제작용 프로파일, 컨베이어용 프로파일,

기타 용도용 압출물

다양한 프로파일들이 있죠.



최근에는

자동화나 로봇 등 미래기술에 대한 활용을

많이 볼 수 있어요.

​

모두는 올리기에 너무 많고,

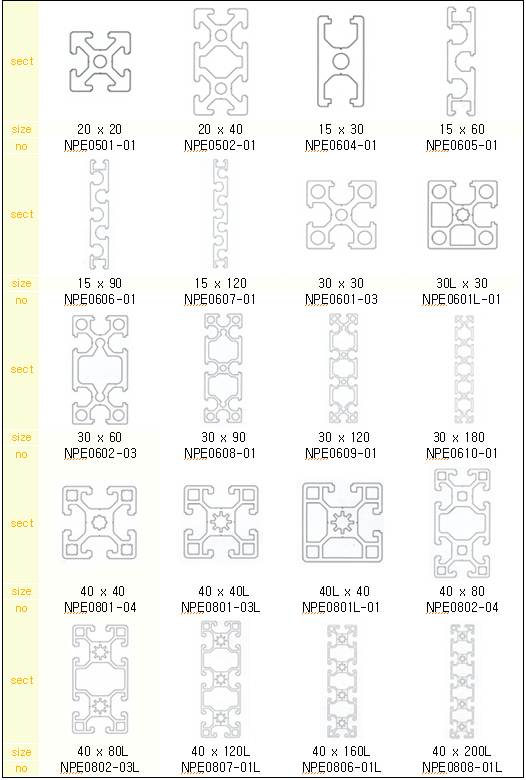

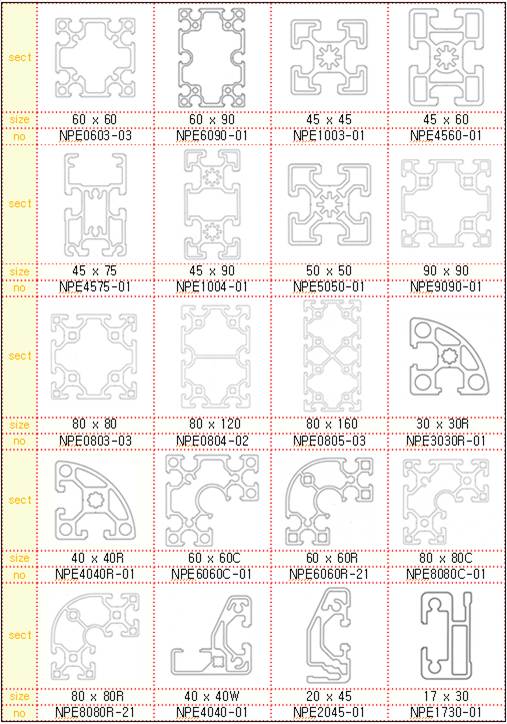

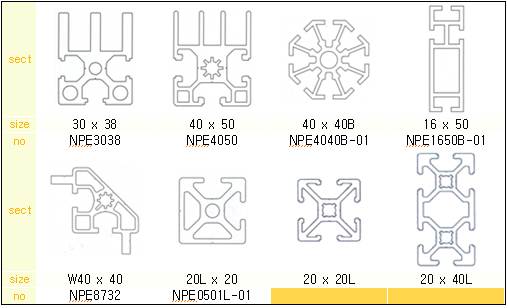

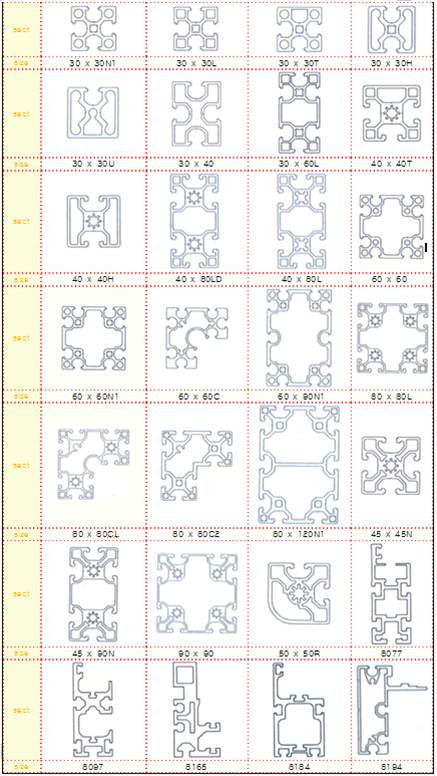

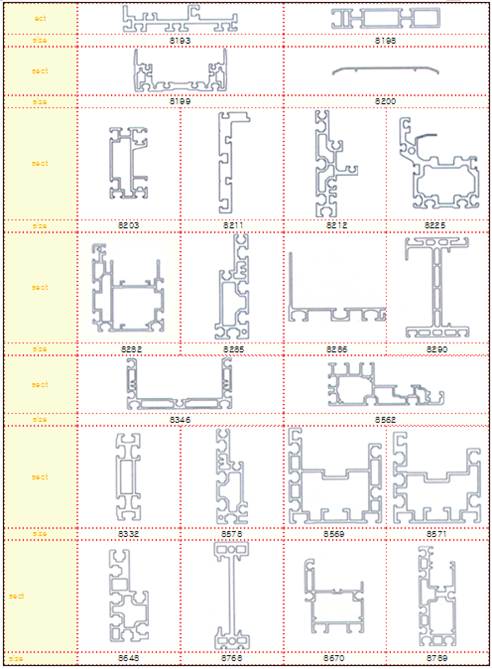

정리해놨던 단면도를 보시죠!



문의나 자세한 자료는 요청하시면

답변드릴 수 있습니다.















정말 많죠?

근데 이게 다가 아니라는 거죠...

---

남선알미늄 알루미늄 프로파일 ​



형번별로 규격 및 특징,

단중(1M), 단중(본)을

정리해서 올려드리니 검색해보세요^^

여기 없는 자료는 요청하시면 알려드릴께요!



형번	규격	단중(M)	단중(본)
NPE0501-01	20*20	0.62	3.17
NPE2020-01	20*20L	0.46	2.35
NPE0501L-01	20L*20	0.58	2.96
NPE0502-01	20*40	1.11	5.67
NPE0502-01L	20*40L	0.9	4.59
NPE0604-01	15*30	0.66	3.37
10825	15*30L	0.51	2.61
NPE2035-01	20*35	0.78	3.98
NPE2035-02	20*35T	0.83	4.24
NPE0605-01	15*60	1.32	6.74
NPE0606-01	15*90	2.04	10.41
NPE0607-01	15*120	2.81	14.34
NPE0601-03	30*30	1.11	5.67
NPE3030-01	30*30N1	1.09	5.56
NPE0601-03L	30*30L	0.96	4.90
NPE3030T-01	30*30T	1.11	5.67
NPE0601L-01	30L*30	1.1	5.61
NPE3030H-01	30*30H	1.04	5.31
NPE3030U-01	30*30U	1.06	5.41
NPE3030R-01	30*30R	0.91	4.65
NPE3040-01	30*40	1.02	5.21
NPE0602-03	30*60	1.89	9.64
NPE3060-01L	30*60L	1.54	7.86
NPE0608-01	30*90	2.57	13.11
NPE0609-01	30*120	3.33	16.99
NPE0610-01	30*180	4.85	24.74
NPE0801-04	40*40	1.97	10.05
NPE0801-03L	40*40L	1.76	8.98
NPE0801-04L	40*40L-1R	1.77	9.03
NPE4040-01L	40*40NL	1.52	7.76
NPE4040T-01	40*40T	1.77	9.03
NPE0801L-01	40L*40	1.78	9.08
NPE4040H-01	40*40H	1.64	8.37
NPE4040R-01	40*40R	1.51	7.71
NPE0802-04	40*80	3.54	18.06
NPE0802-03L	40*80LD	3	15.3
NPE0802-04L	40*80L	2.76	14.08
NPE4080-01L	40*80NL	2.7	13.77
NPE0802-03T	40*80T	2.93	14.95
NPE0807-01L	40*120L	4.24	21.63
NPE0806-01L	40*160L	5.39	27.49
NPE0808-01L	40*200L	6.72	34.28
NPE0603-03	60*60	2.89	14.74
NPE6060-01	60*60N1	2.84	14.49
NPE6060-01L	60*60L	2.49	12.7
NPE6060C-01	60*60C	2.48	12.65
NPE6060R-21	60*60R	2.19	11.17
NPE6060RT-T1	60*60RT	2.24	11.43
NPE6090-01	60*90N1	3.51	17.91
NPE0803-03	80*80	5.44	27.75
NPE8080-01L	80*80L	4.57	23.31
NPE8080-01SL	80*80NL	4.15	21.17
NPE8080C-01	80*80C	4.84	24.69
NPE8080C-01L	80*80CL	4.09	20.86
NPE8080C-02	80*80C2	4.88	24.89
NPE8080R-21	80*80R	4.24	21.63
NPE0804-02	80*120	7.37	37.59
NPE80120-01	80*120N1	7.16	36.52
NPE0805-03	80*160	10.04	51.21
NPE1003-01	45*45(M10)	2.2	11.22
NPE4545-01	45*45N	2.2	11.22
NPE1004-01	45*90(M10)	3.86	19.69
NPE4590-01	45*90N	3.68	18.77
NPE4560-01	45*60	3.11	15.87
NPE4575-01	45*75	2.9	14.79
NPE9090-01	90*90	5.7	29.07
NPE5050-01	50*50	2.62	13.37
NPE5050-02	50*50R	2.44	12.45
NPE3038	30*38	1.4	7.14
NPE4050	40*50	2.15	10.97
NPE1730-01	17*30	0.6	3.06
NPE4040B-01	40*40B	1.38	7.04
RP-28*1.5	28*1.5	0.34	1.74
NPE1650B-01	16*50	0.89	4.54
8732	W40*40	1.67	8.52
NPE4016-01	40*16	1.38	7.04



---

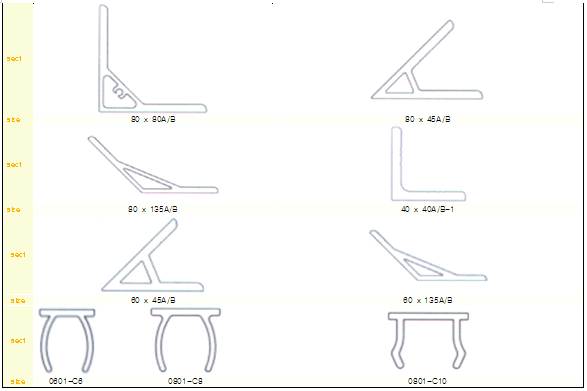

다음은



남선알미늄 알루미늄 앵글



형번별로 규격 및 특징,

단중(1M), 단중(본)을 정리한 표에요.

형번	규격	단중(M)	단중(본)
NBE060903	60F/B	1.76	8.98
NBE080903	40F/B	1.76	8.98
NBE080904	80F/B	2.03	10.36
NBE050901	20*20A/B	0.32	1.64
NBE060904	30*30A/B	0.7	3.57
NBE080901	40*40A/B	1.26	6.43
NAB4040-01	40*40A/B-1	1.05	5.36
NBE060901	60*60A/B	1.93	9.85
NBE080902	80*80A/B	2.6	13.26
NAB6045-01	60*45A/B	1.63	8.32
NAB60135-01	60*135A/B	2.19	11.17
NBE080451	80*45A/B	2.36	12.04
NBE081351	80*135A/B	2.97	15.15



---

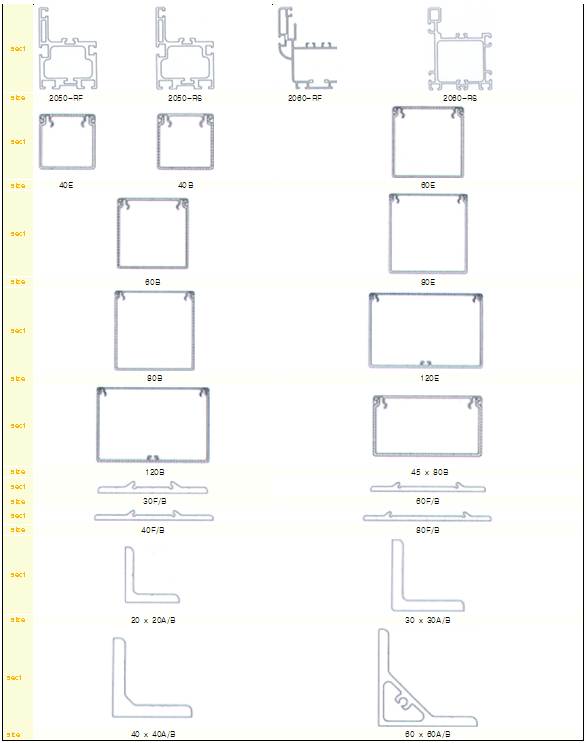

다음은



남선알미늄 알루미늄 전선관



AL DUCT(덕트/전선관)의 형번별로

규격 및 특징, 단중(1M), 단중(본)을

정리한 표에요.

	형번	규격	단중(M)	단중(본)
40*40	NCD-040E	40E	0.27	1.40
	NCD-040B	40B	0.53	2.80
	NCD-040E/B	40*40	0.8	4.10
45*80	NCD-080E	80E	0.44	2.30
	NCD-4580B	45*80	0.95	4.90
	NCD-4580B/80E	45*80	1.39	7.10
60*60	NCD-060E	60E	0.37	1.90
	NCD-060B	60B	0.8	4.10
	NCD-060E/B	60*60	1.17	6.00
80*80	NCD-080E	80E	0.44	2.30
	NCD-080B	80B	1.36	7.00
	NCD-80E/B	80*80	1.8	9.20
80*85 (외부덮개)	NCD-080E2	80E2	0.66	3.40
	NCD-080B2	80B2	1.36	7.00
	NCD-80E2/B2	80*80E2	2.02	10.40
80*120	NCD-120E	120	0.63	3.30
	NCD-120B	120	1.81	9.30
	NCD-120E/B	80*120	2.44	12.50
80*150	NCD-80150E	80*150	0.69	3.60
	NCD-80150B	80*150	1.84	9.40
	NCD-80150E/B	80*150	2.53	13.00
100*100 (105*102)	NCD-100E	100	0.89	4.60
	NCD-100B	100	1.94	9.90
	NCD-100E/B	100*100	2.83	14.50
100*160	NCD-160E	160	1.48	7.60
	NCD-160B	160	2.9	14.80
	NCD-160T	160T	1.14	5.90
	NCD-160E/B	100*160	4.38	22.40
	NCD-160E/B/T	100*160	5.52	28.20



---

그 외에 압출물은

형태나 단면의 가로/세로길이를 알아야 해요.



​손님이 형번 없이 대략적으로 말씀하시면

어려워지는 거예요^^;;



그리고... 정식 형번이 없는 건

일일이 다 찾아봐야 하죠.

​

거기다 컨베이어 프레임은...

필요에 따라 설계를 했기 때문에

호환이 안되는 경우가 많아요!

​

프로파일에 관련된 문의가 있다면 전화 주세요.

제일 좋은 건 직접 방문해서 얘기하시는 거고요.
