14.알루미늄 프로파일 기계프레임

by *알루미늄 자재 전문가* 프로텍 박과장 2021. 10. 8.

프로파일 기계프레임(풋베이스+레벨풋, 앵글+우레탄바퀴)
프로파일 종류 /
결합방식
80*80 중량형, 40*40경량형 /
홀가공 + 조인트클립, DC브라켓조립, 유니버설조인트
판 종류 및 결합방식
마감재 사용

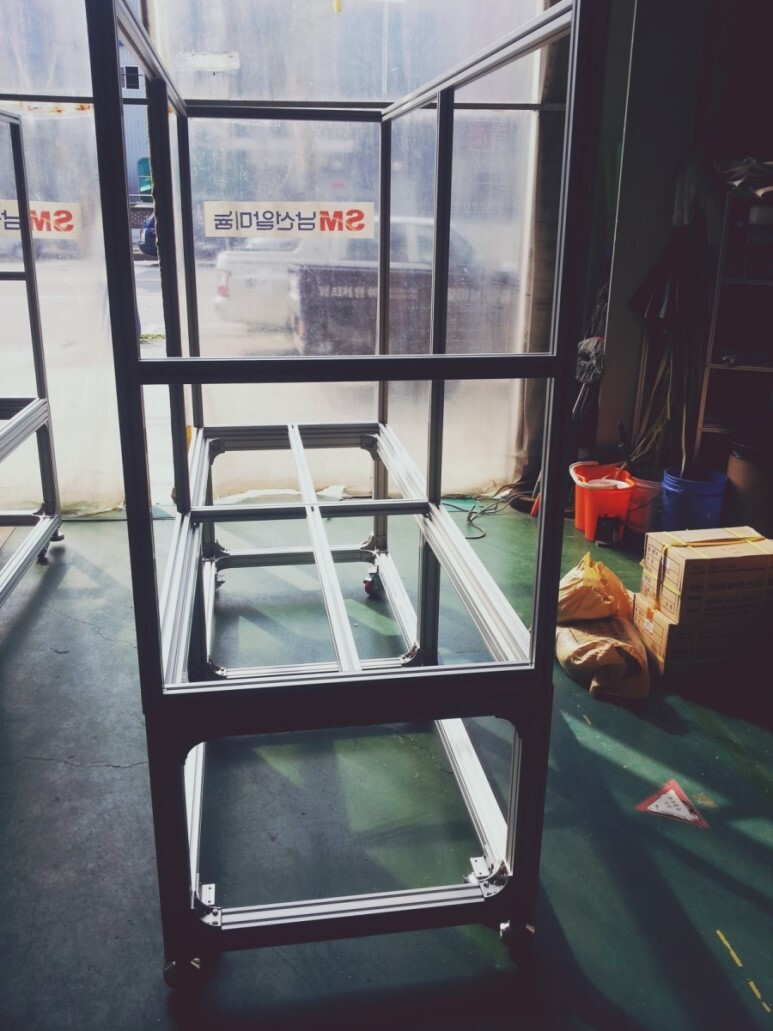

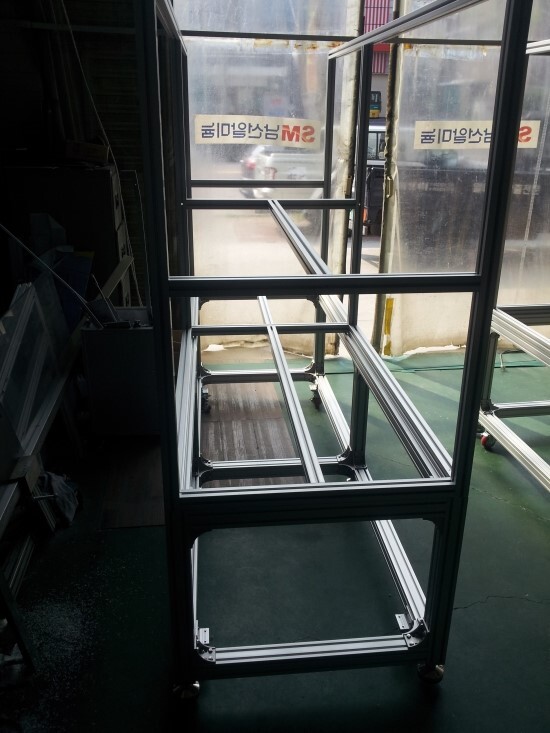

특이사항 및 설명 이번 사진은 아쉽게 사진이 어둡게 찍혔어요.

알루미늄 프로파일 프레임이 2개가 결합되는 프레임인데,

아래는 80*80프로파일로 조립된 프레임이고,
위에는 40*40으로 조립된 프레임이죠.

먼저, 80*80프로파일로 제작한 프레임은
별도 가공없이 브라켓으로 조립했는데,
큰사이즈의 프로파일을 브라켓으로 조립할땐 경험이 필요해요.
잘못하면 사이가 벌어지게 조립되거나 틈이 생기게 되거든요.

기본 틀을 잡은 후 조절좌와 우레탄바퀴를 달아서

세팅 시 높이조절과 이동이 동시에 가능한 프레임이에요

위에 프레임은 40*40프레임으로 제작했는데,
형태에 맞춰서 홀가공 후 조인트클립으로 조립했어요.


기계가 결합되기 때문에 가로지르는 바의 위치가 다르고,
십자모양으로 보강되는 부분은 한쪽은 조인트클립,
반대쪽은 유니버설조인트로 결합되었어요.
이렇게 출고된 후 기계세팅해서 사용될 프레임이었어요.
