알루미늄 프로파일/프로파일 프레임 제작 사진

40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임

by *알루미늄 자재 전문가* 프로텍 박과장 2022. 5. 12.

목차

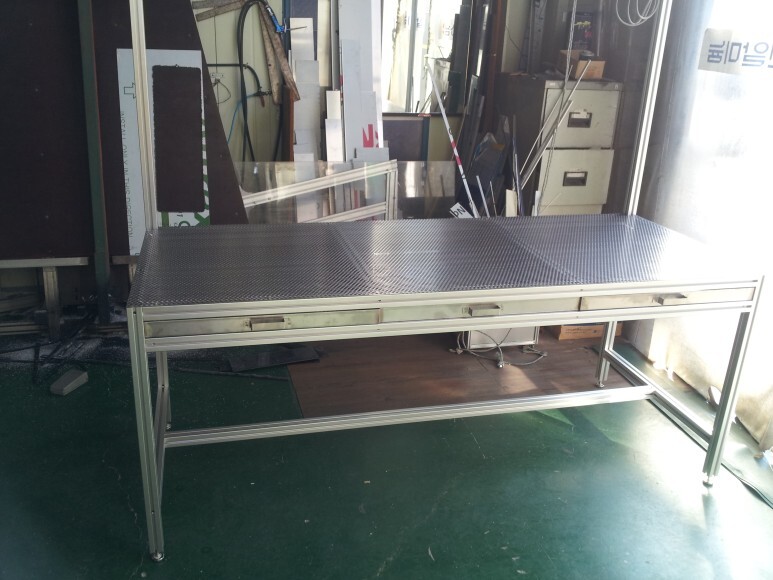

    40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임
    40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임
    품명
    알루미늄 프로파일 휴대폰 검사기 프레임(레벨풋)
    프로파일 종류 /
    결합방식
    40*40중량형 / 홀가공 + 조인트클립
    판 종류 및 결합방식
    타공 스텐판, 알콘판 / 상부고정, 모따기
    마감재 사용
    특이사항 및 설명
    이 제품은 휴대폰 부속 검사기로 사용되는 프레임이고,
    프로파일은 40*40프로파일 중량으로 제작했어요.

    프로파일로 전체적인 틀을 잡은 후
    상부에는 부품을 걸러내는 용도로 철판 타공판을 맞춰서 부착했고.
    아래는 물건 거치를 위해 모따기로 알콘판을 세팅했어요.

    상부판 아래 공간은 아래사진에 볼 수 있듯, 수납합을 세팅하는 공간이에요.

    이 프레임은 휴대폰 관련부품 사업이 한창일 때 제작했던 프레임이에요.

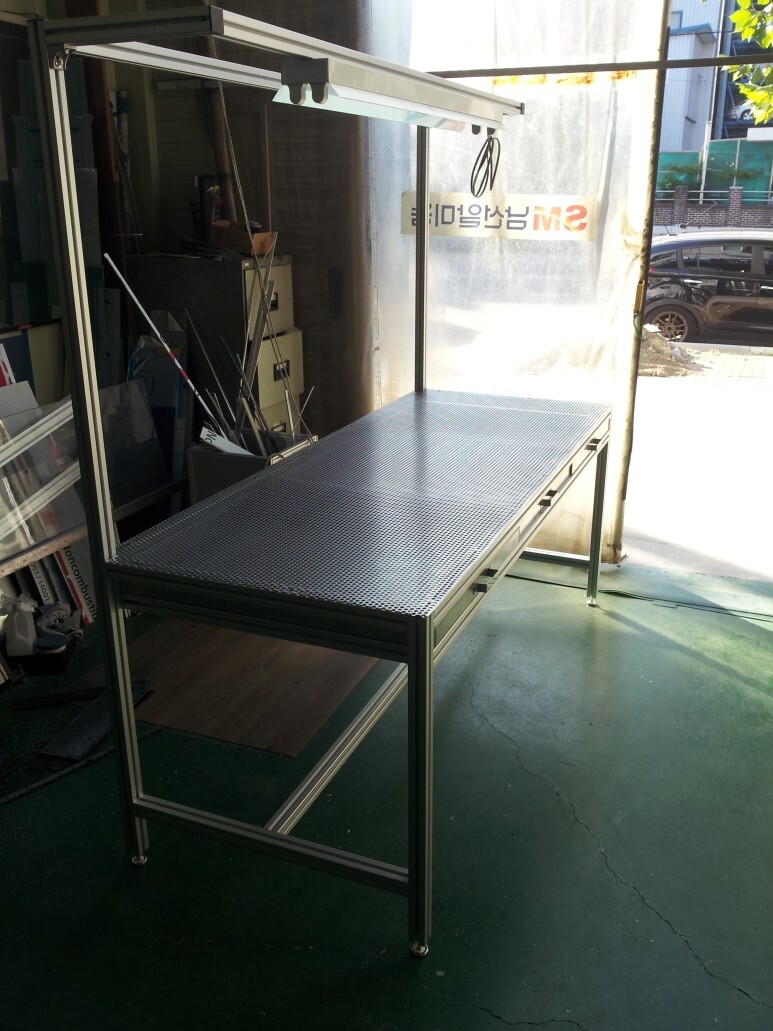

    40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임
    40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임
    품명
    프로파일 휴대폰 작업대 프레임(레벨풋)
    프로파일 종류 /
    결합방식
    40*40중량형 / 홀가공 + 조인트클립, 다이캐스팅브라켓+T-bolt/nut
    판 종류 및 결합방식
    타공 철판 / 모따기
    마감재 사용
    앤드캡-플라스틱 흑색 , 형광등 부착
    특이사항 및 설명
    방금 본 프레임이랑 비슷하게 생겼는데, 뭔가 다르죠?

    똑같이 40*40프로파일로 제작된 프레임이고,
    중간에 수납함 공간이 세팅되어서 수납함을 넣을 수 있죠.

    상부에는 걸러내는 용도로 철판 타공판이 붙었는데,
    일단 한가지 다른점! 타공판을 모따기 작업 후 상부접합했어요.

    그리고, 아까 프레임과 다르게 프로파일 기둥이 길게 들어갔고
    작업등 세팅을 위한 공간이 제작되었어요.

    작업대 중 작업등을 세팅하는 것과 일반 테이블식 작업대의 차이를 볼수 있죠.
    40.알루미늄 프로파일 휴대폰 검사기, 작업대 프레임
