알루미늄 프로파일/프로파일 프레임 제작 사진
46.알루미늄 프로파일 기계커버 프레임(모션센서 프레임)
품명
|
프로파일 기계커버 / 모션센서 프레임
|
프로파일 종류 /
결합방식
|
40*40R, 40L*40 / 유니버설조인트
|
판 종류 및 결합방식
|
알콘판 / CNC라우터가공, 멀티블럭고정
|
마감재 사용
|
Endcap - 플라스틱 흑색
|
특이사항 및 설명
|

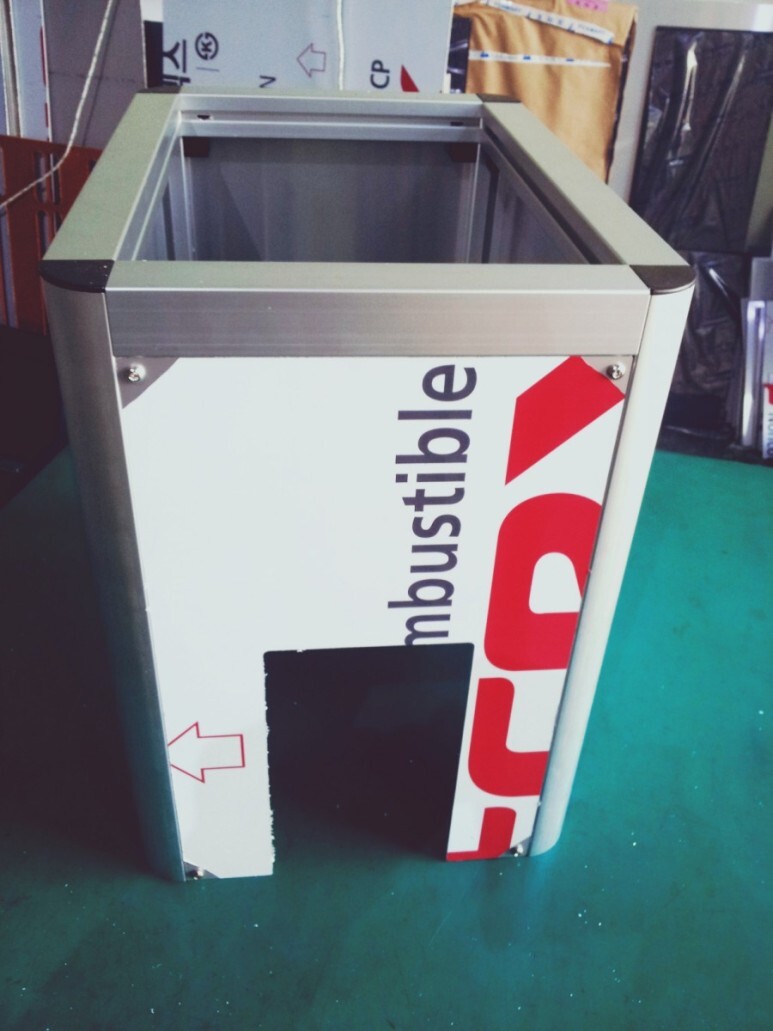

알루미늄 프로파일 40*40R 과 40L*40으로 조립된 기계프레임이고,
모션센서에 사용되는 프레임이었어요.
특이형상 프로파일이 사용된게 보이시죠?
특이형상 프로파일은 조립도 까다로워져요.
(특이형상을 사용하는 이유는 매끄러운 표면을 위함인데,
만약에 표면가공을 해버리면? 의미가 없어지겠죠?)
그래서 프로파일 R형태에는 별다른 가공이 들어가지 않지만
프로파일L막힘 형태에는 유니버설 가공이 들어가요!
(요즘은 조인트블럭으로 조립하기도 해요) 일반 조인트클립을 사용하면 홀가공을 해야하니까 사용을 못하거든요. 그리고, 조립 시
앤드캡이 프레임 끝단이 되도록 3mm안쪽으로 조립했어요. 앤드캡이 돌출되는 걸 싫어하시는 경우가 있거든요, (대신 체결력이 떨어질 수 있어요) 프레임 조립 완료 후
알콘판을 가공을해서 4면에 부착했고, 모션센서 프레임으로 사용될 예정이에요. 프로파일 R형태는 확실히 조립후 깔끔해보이죠?
|
