92.알루미늄 프로파일 기계 하부 프레임, 보관함 제작 2 건

​

품명	알루미늄 프로파일 기계프레임 , 보관함(풋마스터)
프로파일 종류 / 결합방식	40*40중량형 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판, 뻬크 / 문짝가공(매립형손잡이+힌지+자석), 상부고정, 멀티블럭부착, 핸드노브사용
마감재 사용	무

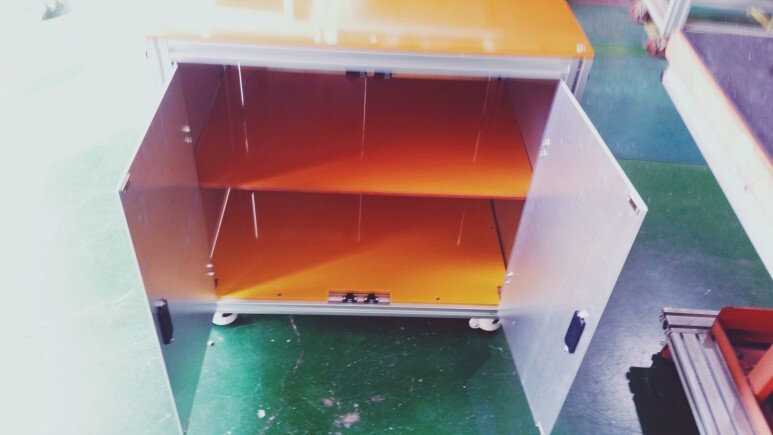

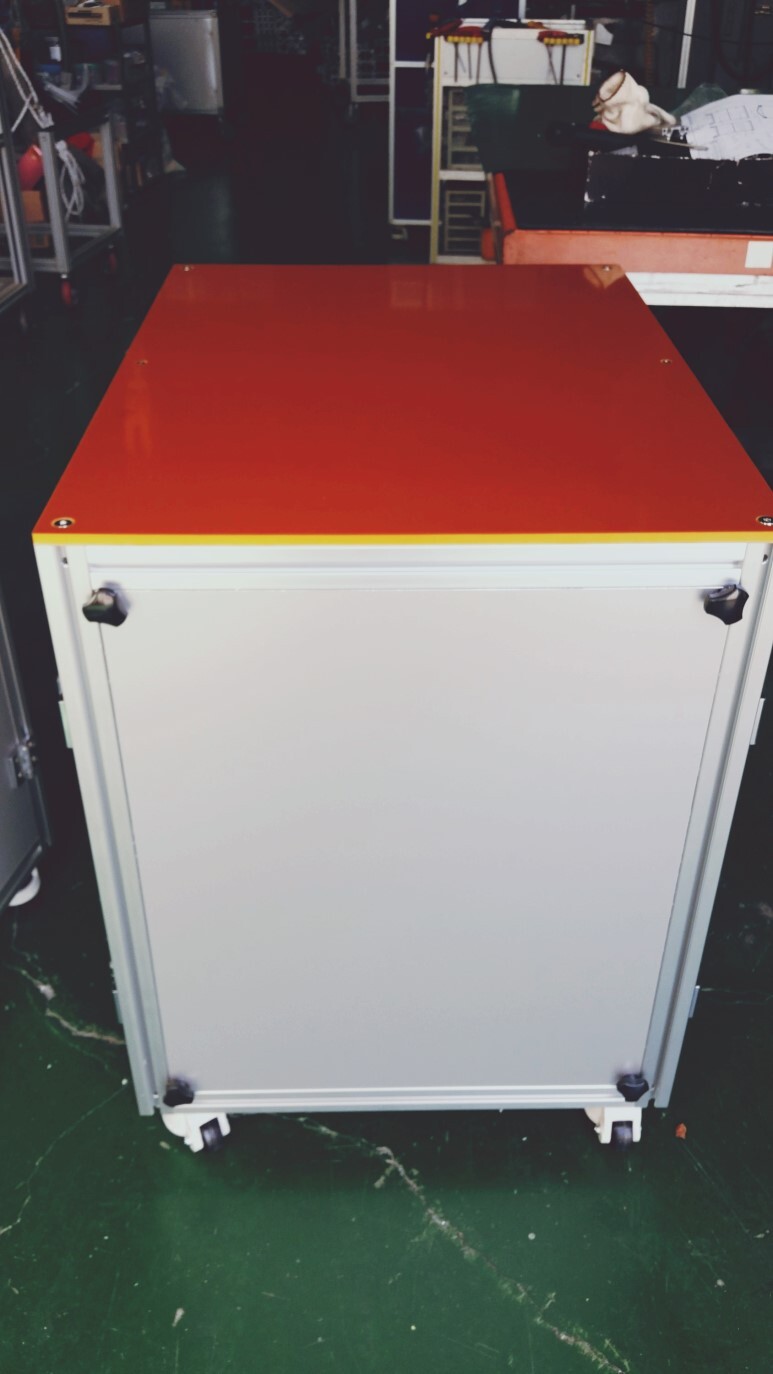

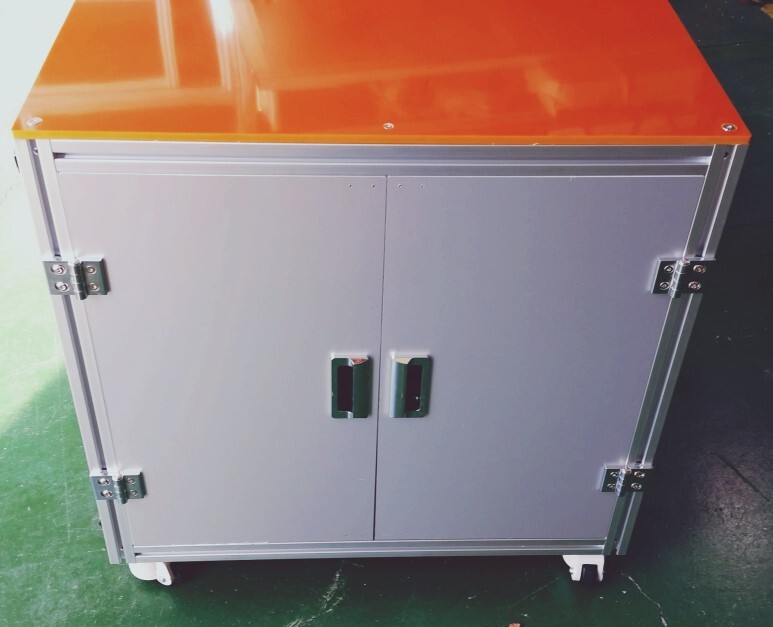

특이사항 및 설명	남선알미늄 40x40프로파일로 제작된 알루미늄 프로파일 기계프레임, 보관함이에요.   상부는 베크판을 상부부착했고, 중간부는 멀티블럭으로, 하부는 모따기를 해서 프로파일 상부부착 했어요.   후면 알콘판은 분리가 필요한 부분이라 핸드노브를 통해 탈부착을 편하게 만들었고,   정면 문짝은 15*30으로 문짝을 만들지 않고 알콘판 자체를 문짝으로 가공했어요.   알포판의 경우 자체강도가 강하기때문에 이런식으로도 제작되요. 상부에 기계를 세팅하고, 아래는 보관함으로 사용될 프레임이었어요.

품명	프로파일 기계 프레임(케리마스터)
프로파일 종류 / 결합방식	40*40중량형 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판 / 문짝제작(손잡이,힌지,자석), 멀티블럭고정
마감재 사용	PE커버 - 흑색

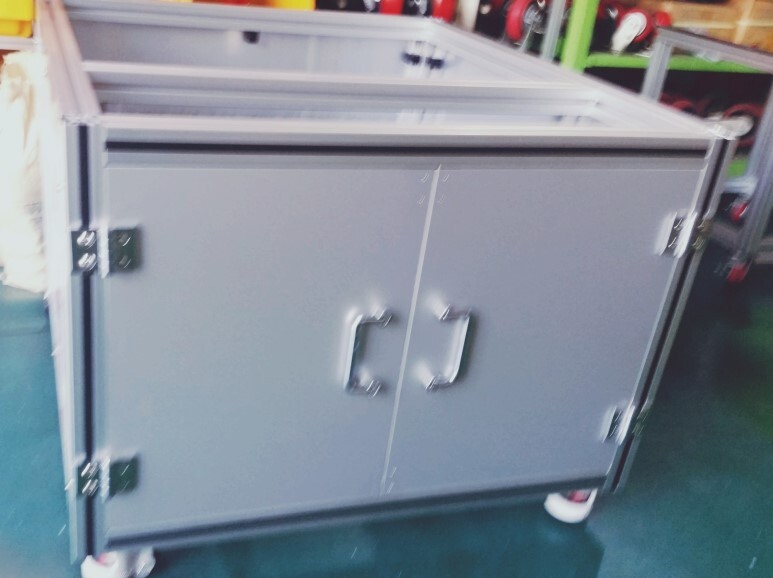

특이사항 및 설명	남선 알미늄 프로파일 40*40 중량형으로 제작한 기계 프레임이에요.   프레임 제작은 홀가공 및 조인트클립을 이용해서 기본 박스를 제작했는데, 중간 보강부분이 들어가서 그 부분을 먼저 조립했어요.   알콘판으로 판막음을 했는데, 일반 판막음은 멀티블럭으로, 정면은 알콘판을 문으로 직접 제작했어요. 알콘판의 경우 강도나 직진성이 다른 복합 판보다 좋기 때문에 문짝으로 직접 제작할 수 있어요.   마감은 PE커버 검정색으로 마무리 했어요.
