94.알루미늄 프로파일 기계프레임, 알포판 기계커버(박스)프레임 제작 4건

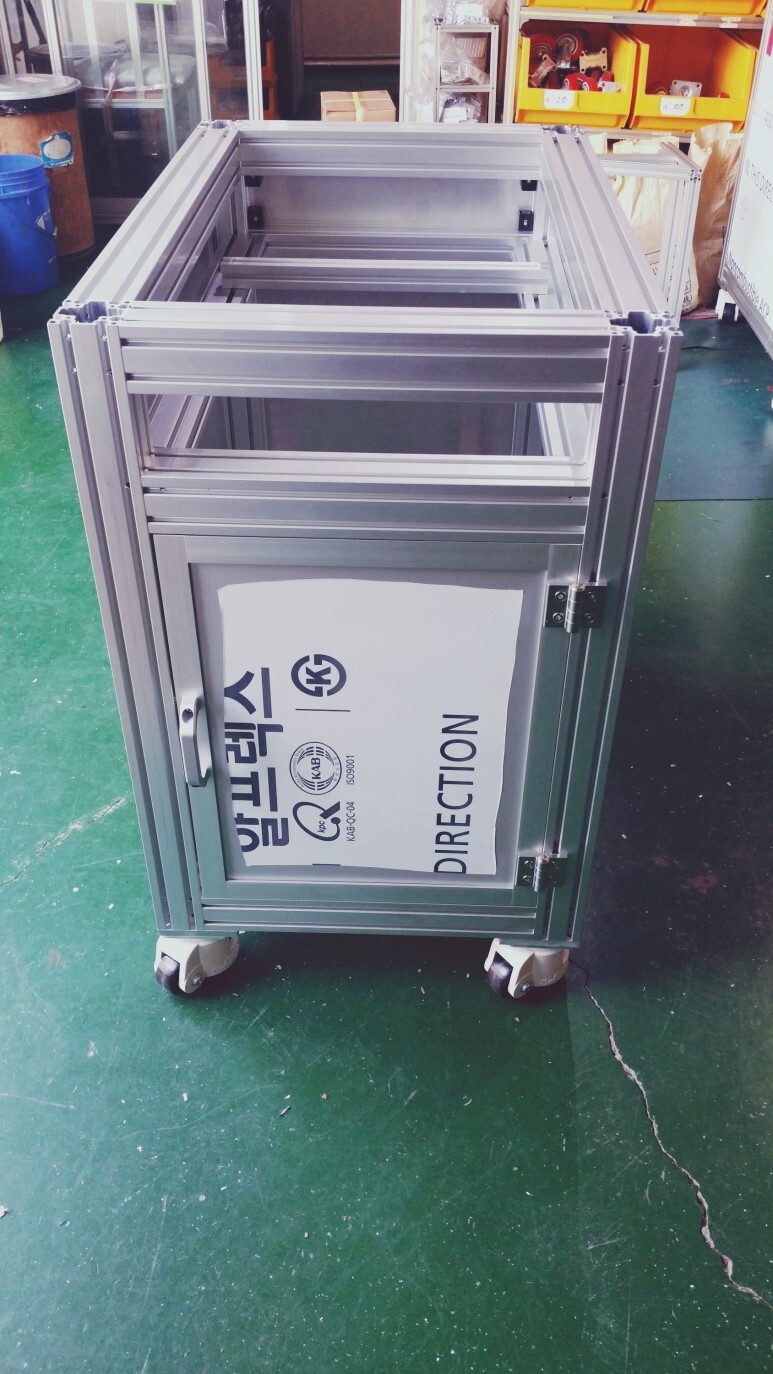

품명	프로파일 소형 기계 프레임(풋베이스+풋마스터)
프로파일 종류 / 결합방식	60*60중량형, 30*60중량형 15*30, 30*30 / 홀가공 + 조인트클립, 카운터보어+카운터볼트, 문짝가공(힌지+자석+손잡이)
판 종류 및 결합방식	알콘판 / 멀티블럭고정
마감재 사용	무
특이사항 및 설명	남선 알미늄으로 제작한 프로파일 기계 프레임이에요.   기둥부분에서 30mm 들어간상태로 조립되어있는게 보이시나요? (30*60으로 30mm안쪽으로 들어가게 조립했죠)   이런 조립을 할때는 가공이 필요한 부분을 잘 생각하고 작업해야해요. (홀가공을 다른 부분에 해야하거든요) 도어세팅을 위해서 안쪽으로 조립 된 케이스에요 정면 문짝은 15*30을 절단해서 제작했고, T홈 안에는 알콘판을 세팅했어요. 정면만 문짝으로, 나머진 멀티블럭을 통해 고정했어요.   중간에 30*30으로 가로지르는 부분이 있는데 이 부분은 카운터가공을 해서 부착했어요. 다양한 프로파일이 사용된 프로파일 기계 프레임이에요.

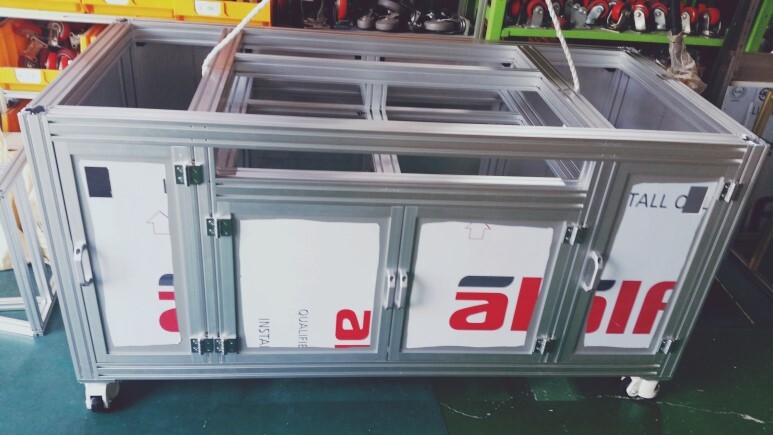

품명	프로파일 기계 프레임(풋베이스+풋마스터)
프로파일 종류 / 결합방식	60*60중량형, 15*30 / 홀가공 + 조인트클립, 유니버설가공 + 유니버설조인트, 문짝가공(힌지+자석+손잡이)
판 종류 및 결합방식	알콘판 / 멀티블럭고정, 프로파일 T홈 내 삽입
마감재 사용	무
특이사항 및 설명	위에 프레임과 같이 제작된 대형 기계프레임이에요.   4면중 정면은 전체 문짝으로 제작되었고, 나머진 판가공 후 멀티블럭으로 부착했어요.   이 정도 프레임의 크기면 하중을 어느정도 받는 기계에 사용될 프레임이에요. 보통 위에 세팅될 기계의 크기나 무게에 따라서 프로파일 두께를 다르게 해요.   가로지르는 부분이 있어서 유니버설가공을 해서 조립했고, 나머지 부분은 홀가공을 통해서 조립했어요.   알루미늄 프로파일에는 알콘판이 확실히 잘어울리죠?   일반적으로 사용하는 약한 알포판이 아니라 주문제작한 판을 사용해서 보다 강한 강성을 자랑해요. (총4T = AL 0.5T+복합수지 3T+AL 0.5T) 저가형의 경우 알루미늄이 0.1~0.2T를 쓰는 경우가 많아요.

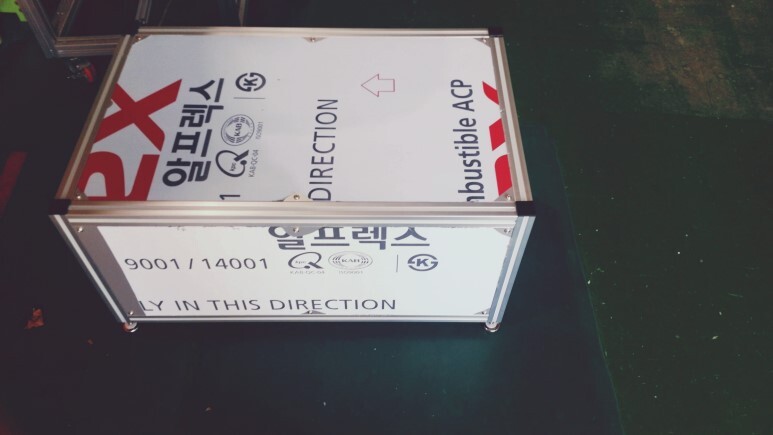

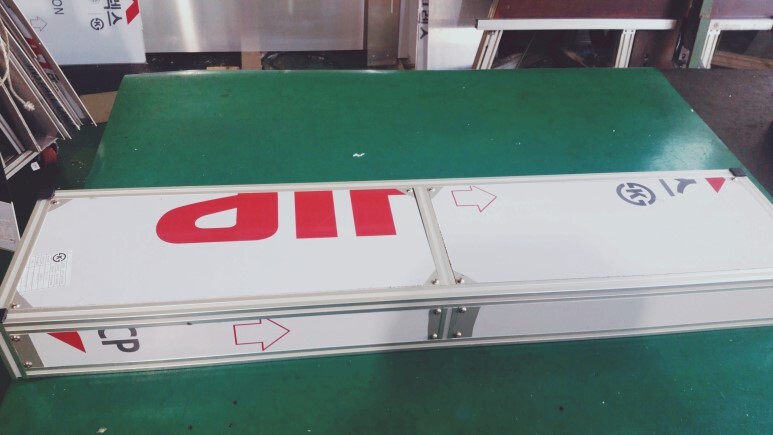

품명	프로파일 알콘판 박스프레임(레벨풋)
프로파일 종류 / 결합방식	30*30 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판 / 멀티블럭고정
마감재 사용	앤드캡 - 흑색 / PE커버 - 백색
특이사항 및 설명	기계프레임 출고 때 같이 제작했던, 프로파일 알포판넬 박스 프레임이에요.   기계에 커버로 사용될 예정인 프레임이었어요. 알콘판으로 5면을 막은상태고, 모두 멀티블럭으로 고정했어요.   PE커버는 흰색으로, 앤드캡은 플라스틱앤드캡을 사용해서 마무리했어요.   알포판을 CNC 라우터기계로 직접 제작하니 가공정확도나 납기를 빨리 맞출 수 있어서 좋아요.
