(새로운 프로파일 부품 소개)알루미늄 프로파일 조인트블럭(유니버설 조인트/UJ 대체품)-프로파일 교차조립 관련



안녕하세요

남선알미늄 프로텍 박과장이에요!

오늘은 새로운 프로파일 부속에 대해

알아볼까요?



프로파일을

직결체결로 조립하다보면,

(브라켓 조립이 아닌 홀가공을 통한

조인트클립/볼트 조립 시)

'+'자로 조립되는 부분이나,

교차되는 부분,

프로파일 R형태는 렌치를

넣을 공간이 없기때문에

조립이 불가능하죠.

↑이런 경우,

조인트클립으로 조립이 안되요

(그렇다고 홀가공하면 보기 싫고...

브라켓은 노출이 되니 고민이 생기죠)



​그래서 이렇게 유니버설 가공을

프로파일 양면에 해서 조립을 하는데요.

유니버설가공이 손이 많이 가기도 하고,

가공부분이 눈에 보인다는 단점이 있어요.

그걸 보완한 부품이

'조인트블럭' 이에요!

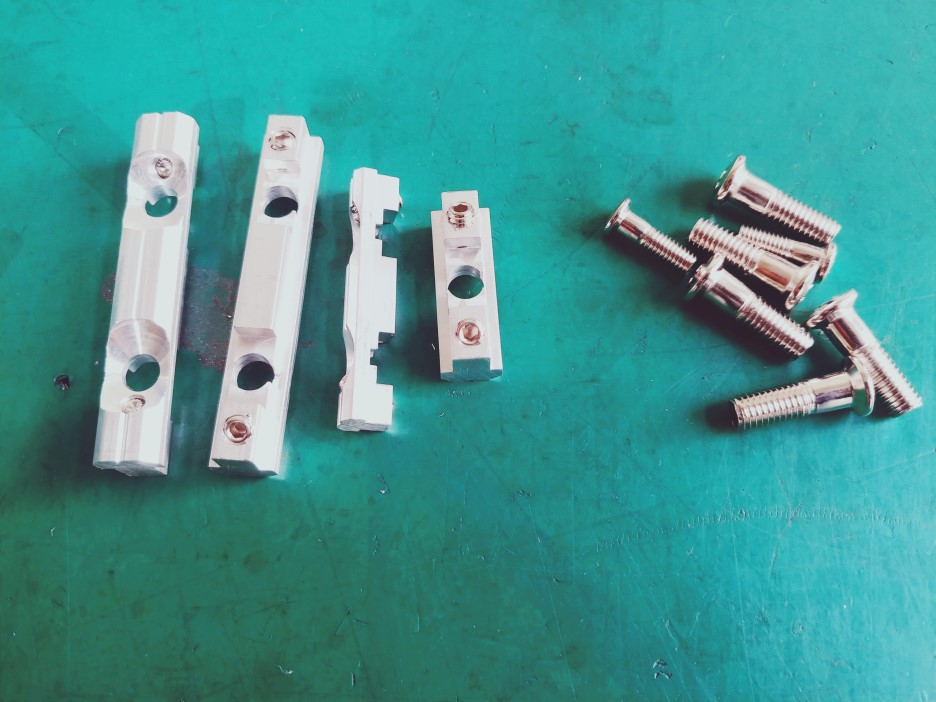

80*80용, 60*60용, 40용조인트블럭,

체결볼트 사진이고,

30용 조인트블럭도 있어요.



이제 사용법을 알아볼까요?

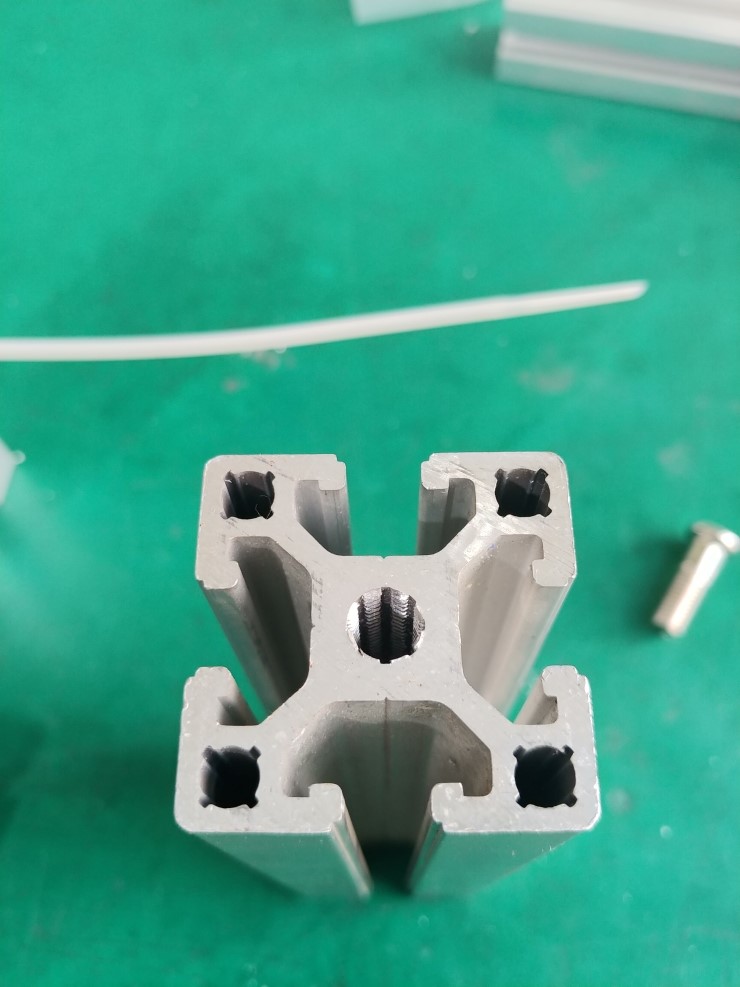

먼저 조립될 프로파일에

탭가공을 내서 볼트를

체결할 수 있게 준비해요.

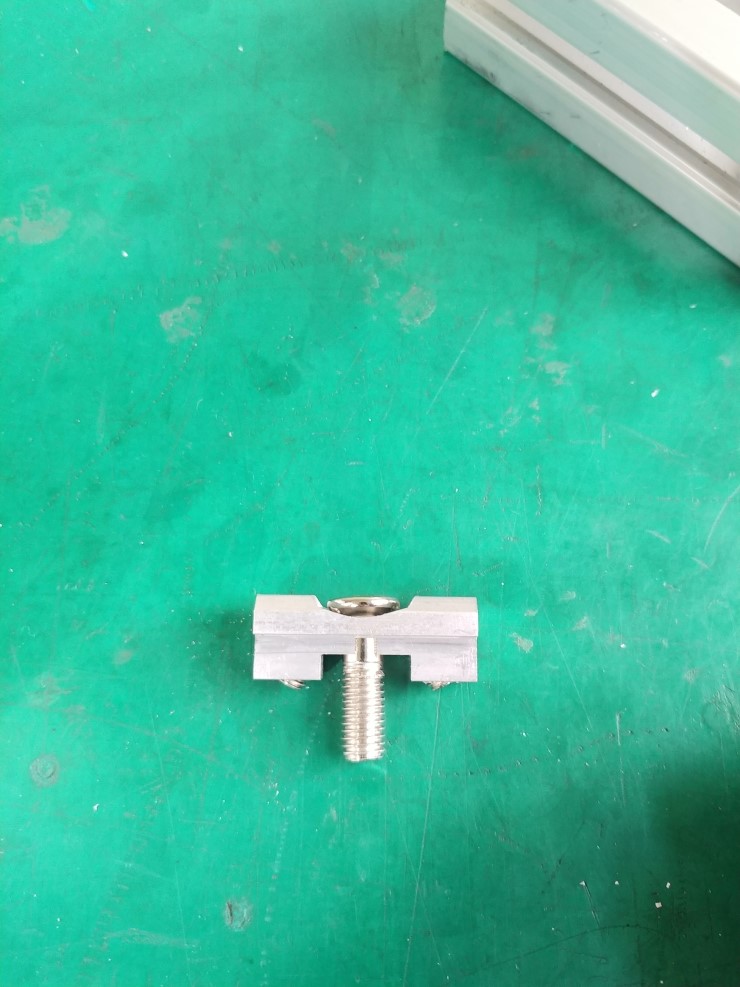

그리고 40용 조인트블럭을

볼트와 함께 세팅합니다!

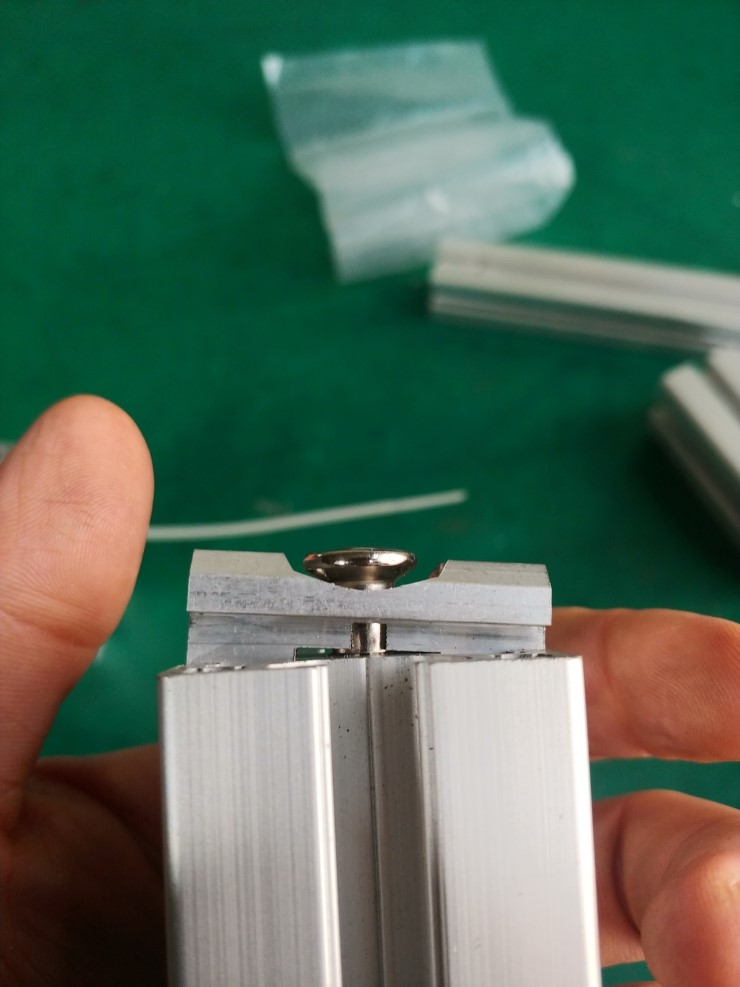

탭가공을 한 부분에

조인트블럭과 볼트를 넣고

이렇게 유동이 조금 있을 만큼까지

(나사산 끝까지)

볼트를 채웁니다!

​

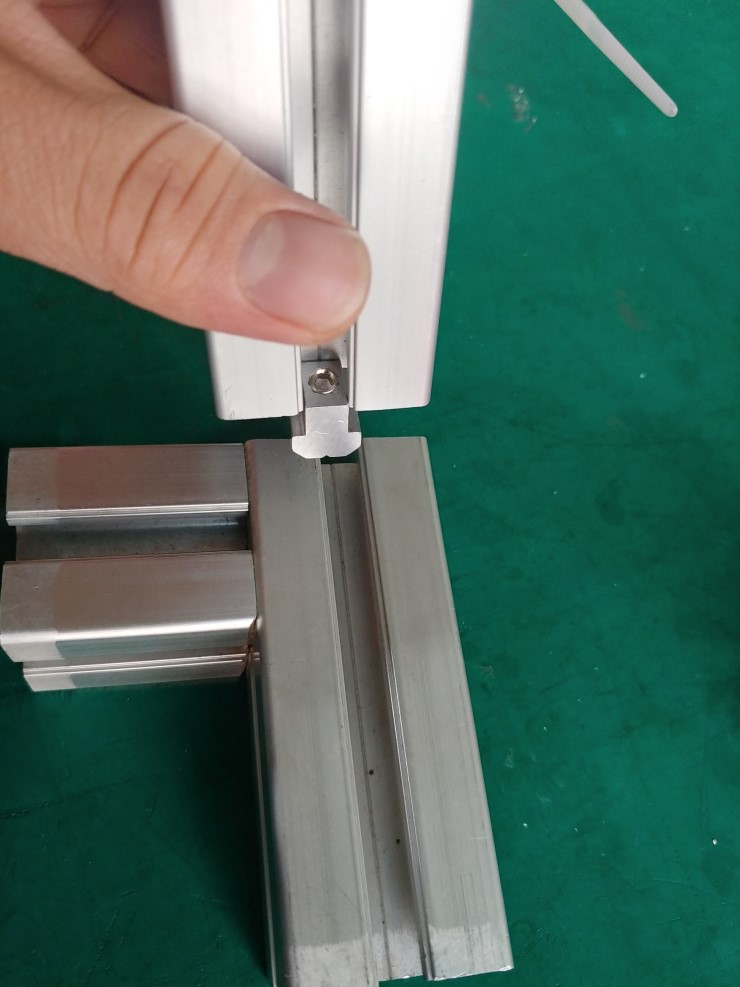

프로파일 조립이 필요한 부분에

조인트블럭을 삽입하고,

원하는 위치로 이동합니다!

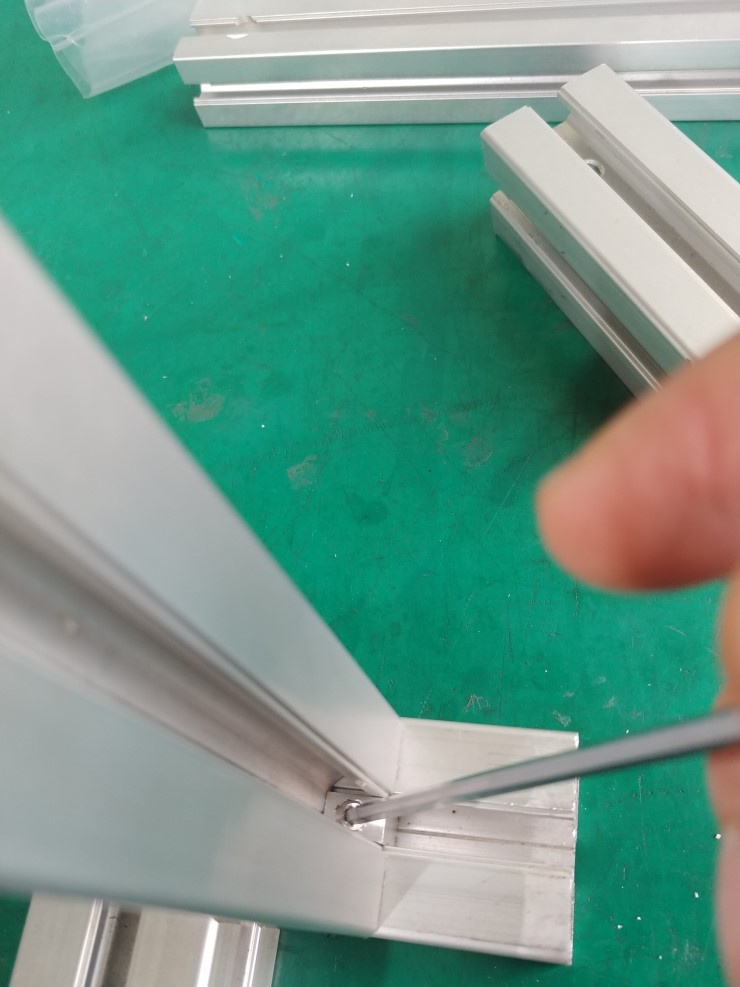

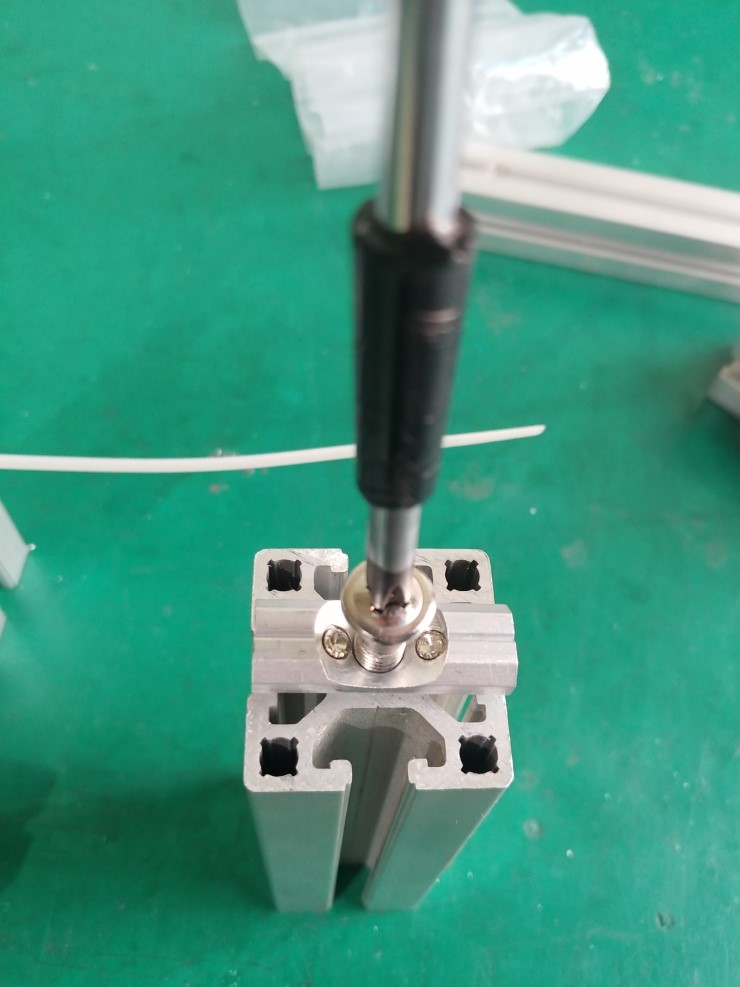

​위치를 잡은 후,

체결한 조인트블럭 좌우 부분에

무두렌치볼트를 렌치로 조여줍니다!



그러면 끝!



유니버설 가공없이 탭가공으로

연결이 끝났어요!

​

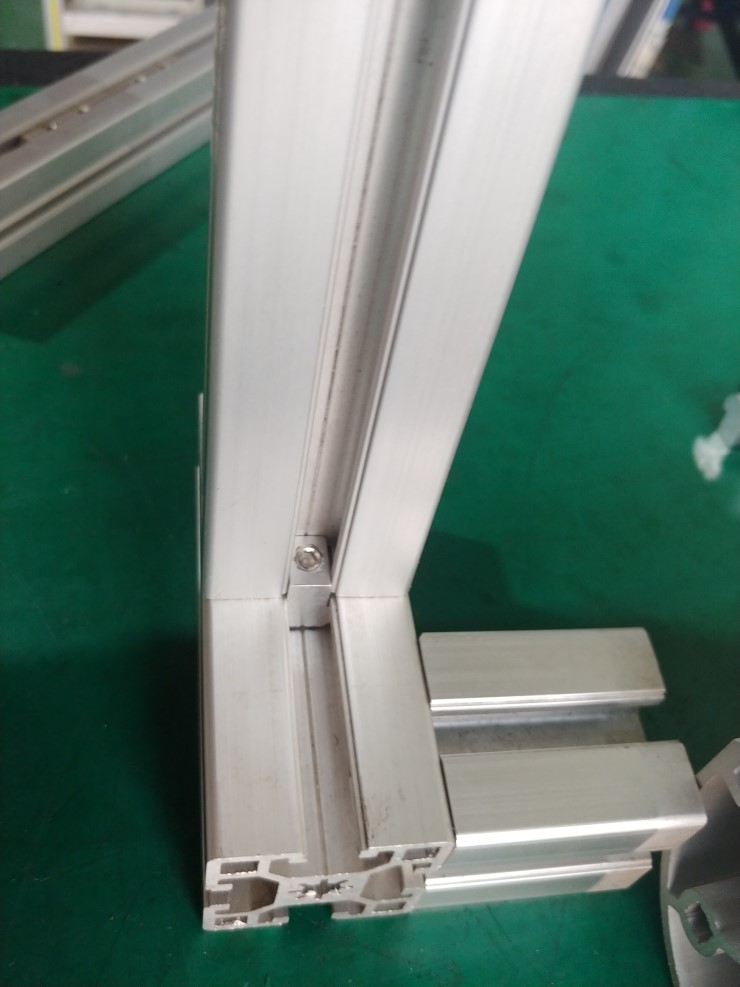

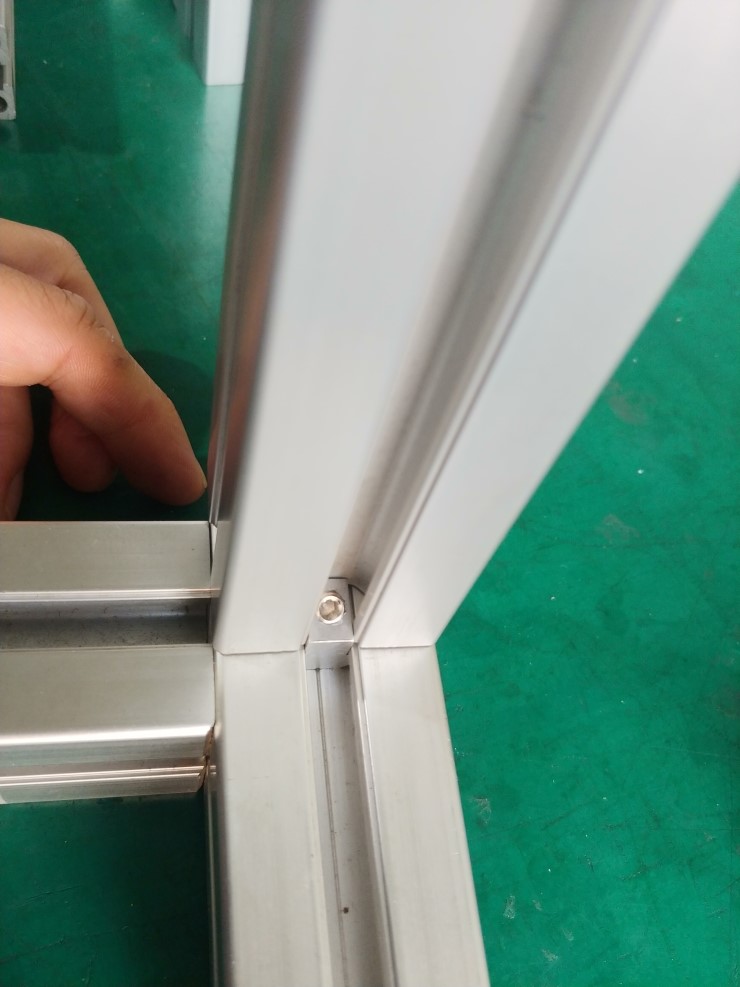

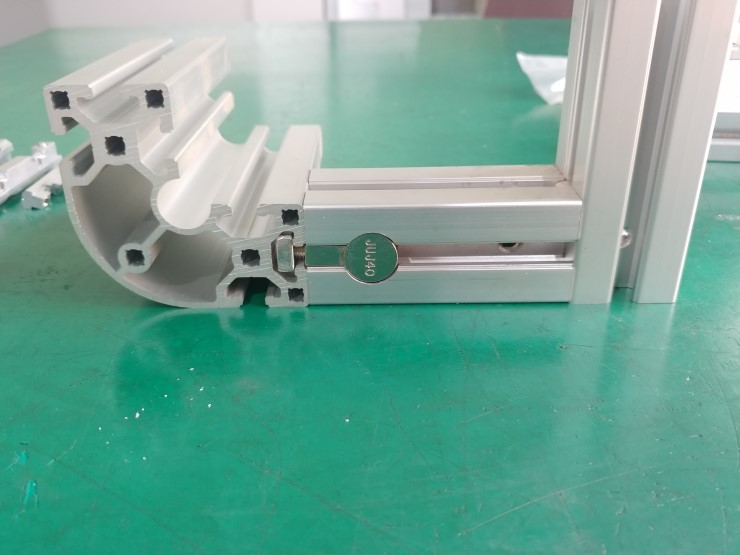

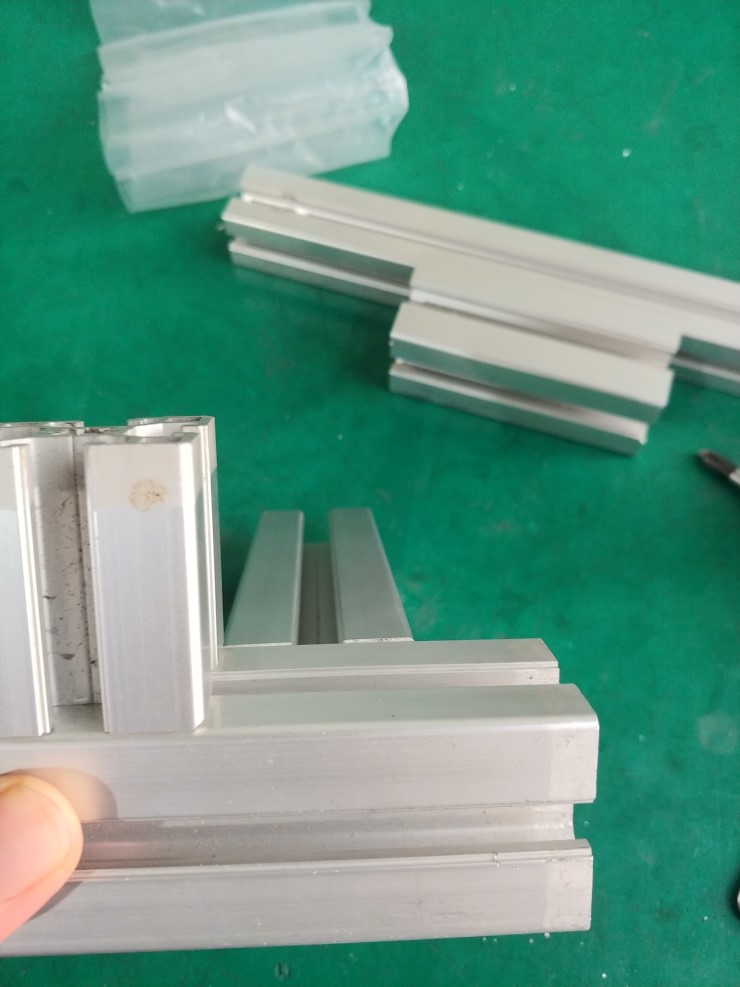

조립 완료된 사진이에요.



홀 가공이나 유니버설 가공없이

간편하게 조립됐죠?

처음에 부속을 봤을때 체결력을 걱정했는데,

체결강도가 괜찮더라구요!



두 방식을 비교해보면

확실히 간편한 조립임을 알 수 있죠?



​두 조립법을 표로 비교해보면

	조인트블럭	유니버설 조인트 (UJ)
구성	조인트블럭, 체결볼트	유니버설조인트, 볼트, 너트
필요가공	탭 가공	유니버설 가공
장점	가공이 간단하고, 가공흔적 없음 사용이 쉬움	조립 완료 후에도 사용가능 볼 렌치하나로 조립가능
단점	조립 시 미리 삽입해야 조립가능 드라이버, 볼렌치 필요	별도 유니버설 가공필요 초보자의 경우 사용 어려움

필요에 따라 새로운 부품을 이용해보세요^^



※박과장의 경험※

30x30이나 40x40 프로파일의

교차조립으로는 체결강도가 괜찮아서

추천할만 하고,

60x60이나 80x80조립 때는

벌어짐이 나타나니

유니버설조인트 체결이

좀 더 효과적이라고 생각되요.



알루미늄 자재 전문 박과장
