알루미늄 프로파일 홀(Hole) 가공 / 프로파일 조인트클립(Joint clip) 사용 조립



오늘은 프로파일

홀 가공에 대해 알아볼까요?



알루미늄프로파일의

기본적인 가공에 속하는 홀가공은

조립공구가 들어갈 공간을

확보하는 과정이에요!

(다른 용도일 때도 있어요!)

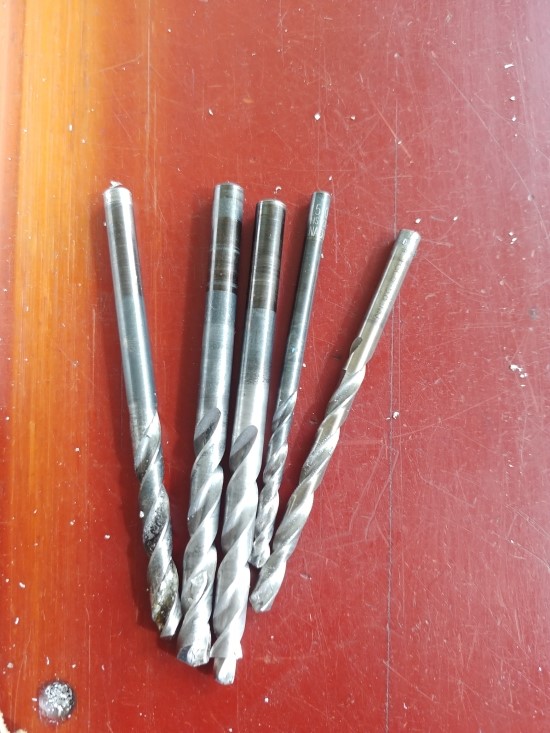

<-홀가공에 쓰이는 드릴비트들(사이즈는 다양해요)

프로파일 홀가공 시,

홀 크기는

프로파일 크기에 따라 달라져요.



​20계열은 M4.8 ±1mm

30계열은 M5.8 ±1mm

40계열은 M7.8 ±1mm

보통 이 정도 크기로 가공이 되요.

너무 크게 가공할 경우

프로파일 살부분이 파이기 때문에

적당한 크기로 하는 게 조립 면이 예뻐요.

​

<가공기계 준비>

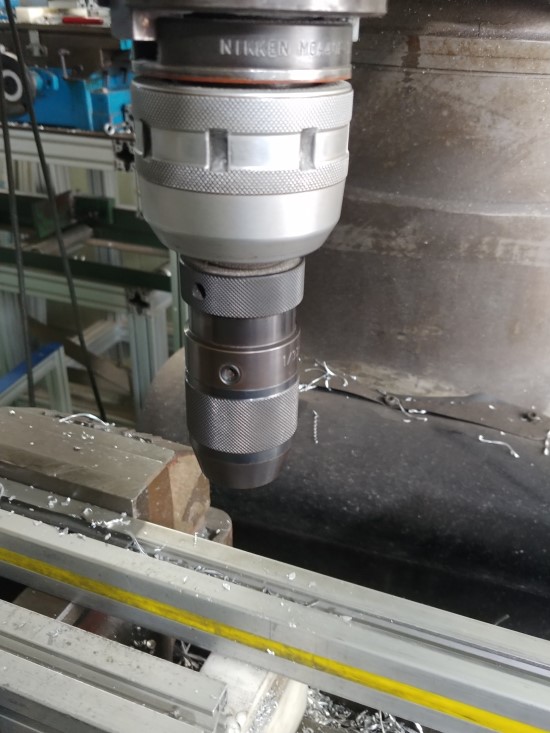

 <-밀링에 원하는 드릴을 장착해주고





<-밀링을 가동하면 기계는 준비 완료



<프로파일 가공 준비>

30*30 프로파일을

아래와 같은 조립이 되게 가공해볼 거예요.

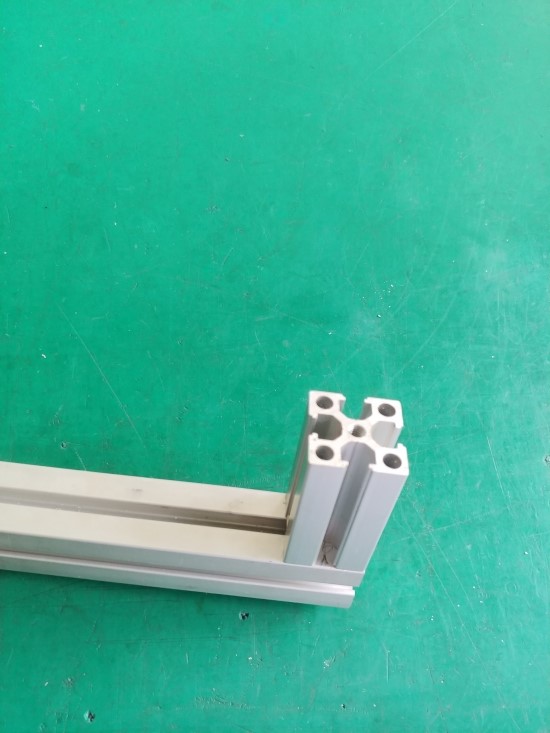

<-이렇게 조립해볼까요?

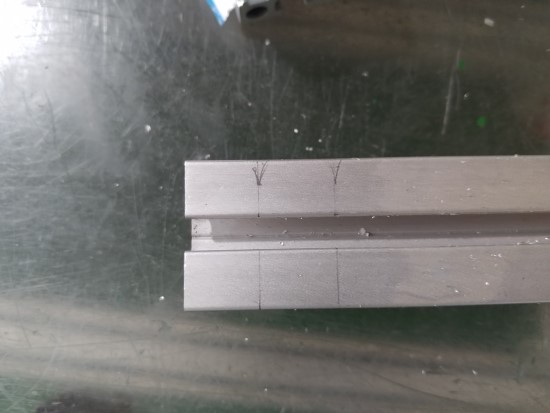

<-가공할 부분 마킹



이러면 기계 준비와 프로파일은 준비 완료!



가공해볼까요?

​

<가공>

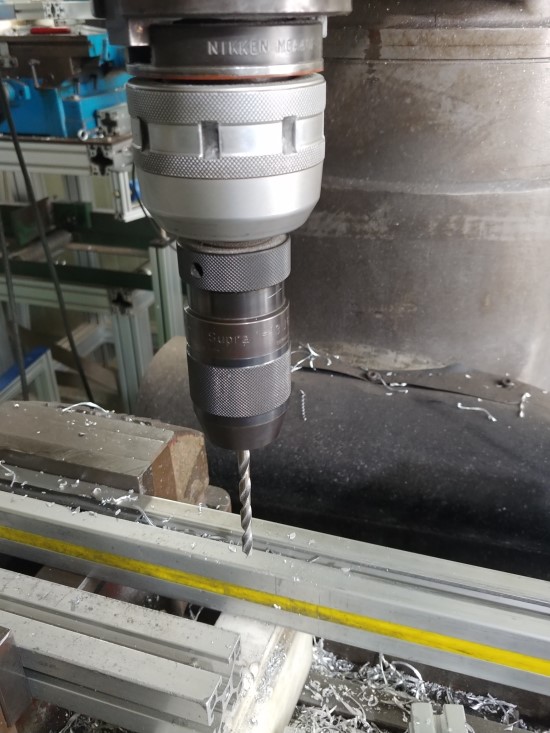

<-원하는 위치에 세팅하고



드릴을 내려주면 가공 완료!



동영상을 통해 볼까요?







가공면을 살펴볼까요?

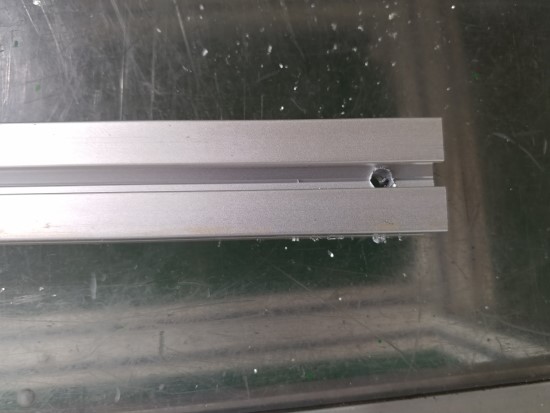

<-가공면이 지저분하죠? 조립 시 방해가 돼요.

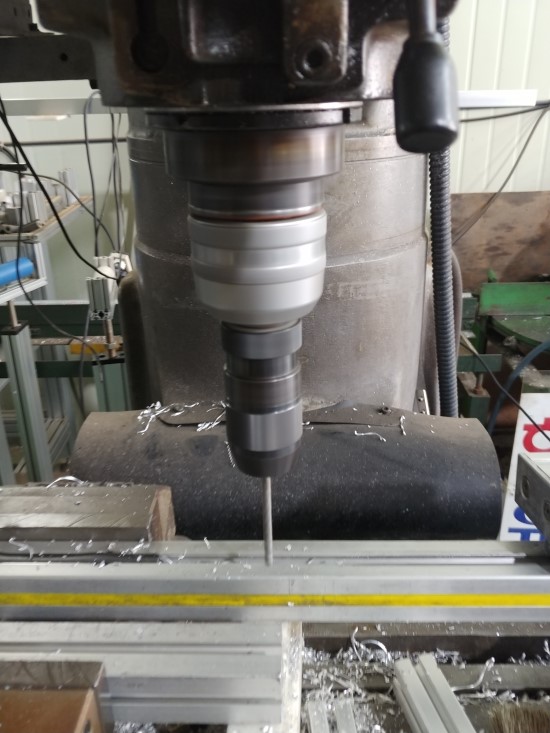

<-이렇게 홀 주변을 가공해주면?

<-말끔하게 가공된 홀을 볼 수 있죠?



<조인트클립을 이용한 조립>

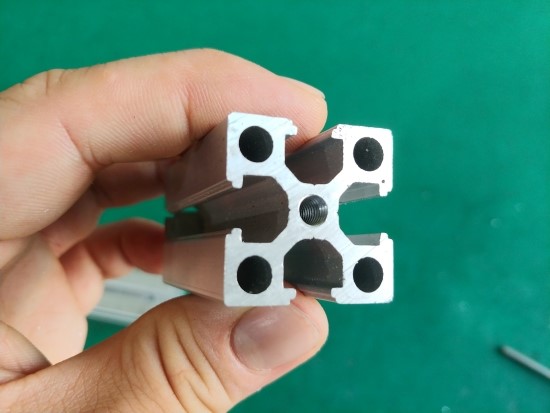

홀가공 부분에 결합될 프로파일은

탭가공 후 조인트 클립 결합







홀가공 부분에

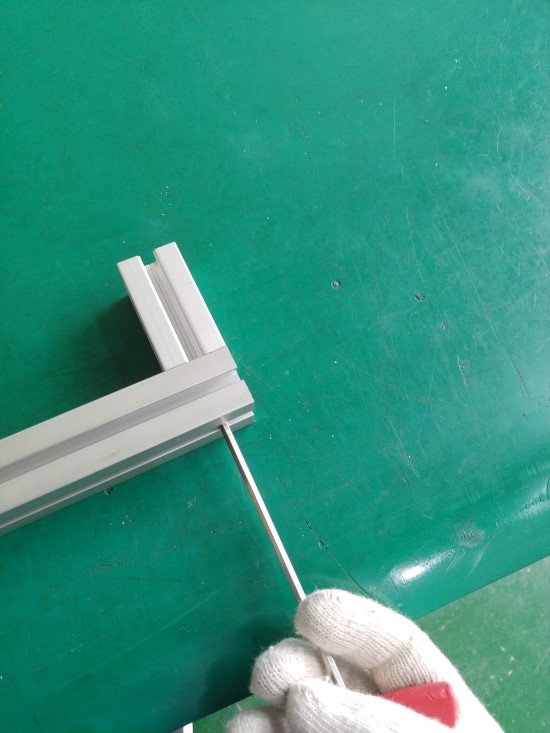

조인트클립을 결합한 프로파일을 넣어주고 육각렌치로 조립



사진 삭제

사진 설명을 입력하세요.

조립 완료!

이로써 기본 조립에 관련된 가공은

모두 마쳤습니다!

이제 심화과정을 향해 가볼까요?
