알루미늄 프로파일 유니버설조인트(UJ) 가공 및 사용법(프로파일 교차조립 방법)



가공 관련 글은

이제 거의 끝난 거 같아요

(기본 조립용으로는...)



오늘은

유니버설 조인트(UJ)에 대해

알아보려고 해요.



---

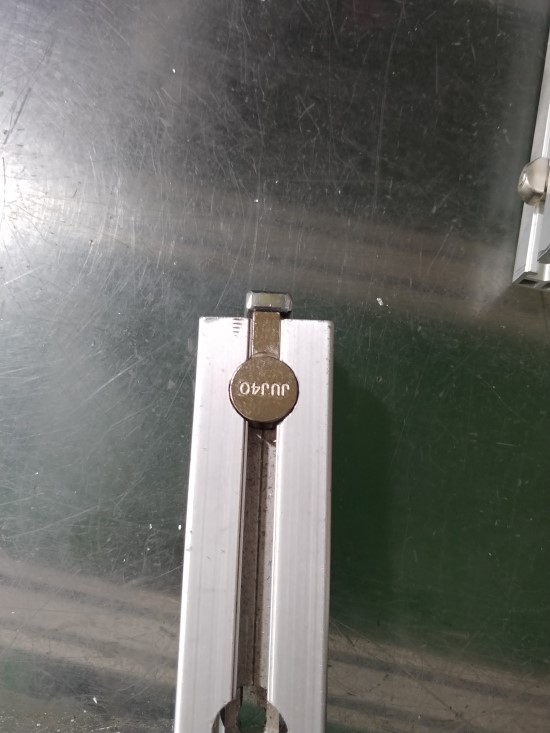

요게 유니버설 조인트(40용입니다)



프로파일을 +자로

가로지르려고 할 때

브라켓을 사용하면

문제 되는 게 없지만,

조인트클립을 사용한 조립 때는

렌치를 넣을 수 없는

부분이 생기죠.

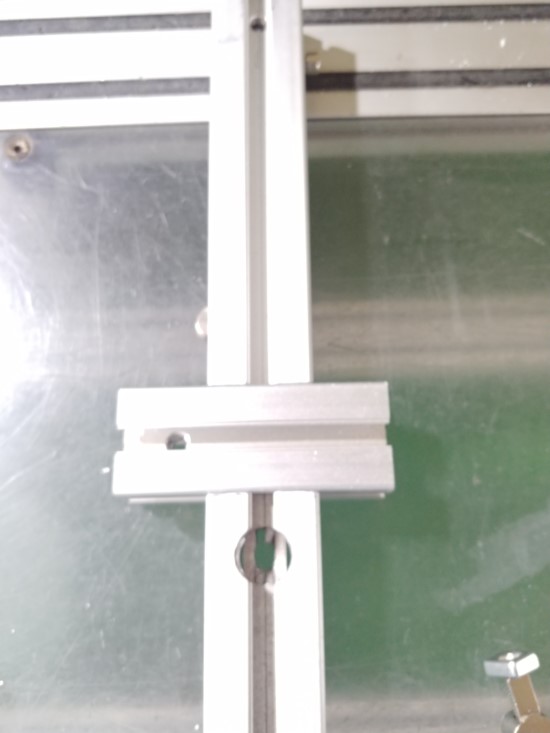

사진을 통해 볼까요?

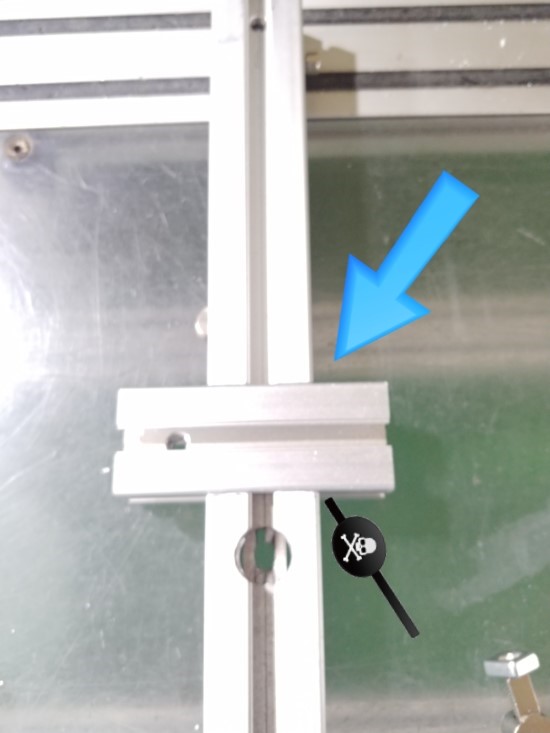

파란색 화살표 부분을

먼저 조립하면,

검정 화살표 부분은

조립하기 어렵게 되는 거예요.

이때 브라켓을 사용한다면

조립이 가능하지만,

노출되는 걸

싫어하는 경우가 있죠.



그때 바로 유니버설 조인트를

사용하게 돼요.

​

유니버설조인트를 통한

조립을 하기 위해선

사진과 같이

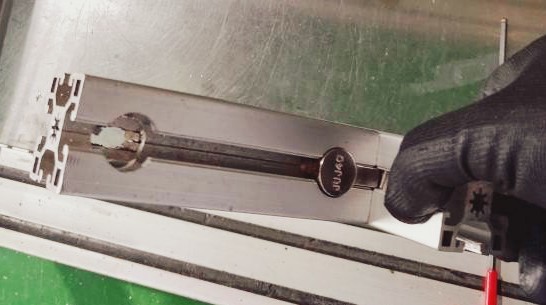

부속이 들어갈 공간을 파줘야해요.

먼저 부속의 크기와 깊이를 생각해서

가공을 해주면 됩니다.



일반적으로는

30은 12Ø,

40은 15Ø이상

가공을 해줘야 부속이

들어갈 수 있어요.



깊이는... 감이 필요해요^^;;

프로파일 업체에 맡겨야 편하실 거예요.



그리고 반대쪽도 같은 가공을 해서

조립 준비를 해요.

---

<조립>



먼저,

유니버설조인트가

들어갈 프로파일을 가공한 후

조인트클립을 통한 조립을 먼저 해요.

그리고,

유니버설 조립을 할

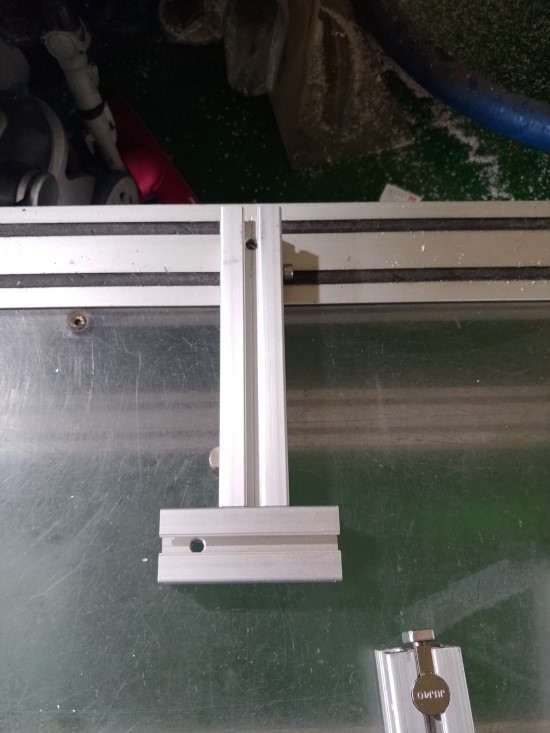

프로파일을 붙이는데...



이렇게 붙이면 조립이 안돼요^^;;

옆으로 돌려서



이렇게 조립을 해야 해요.

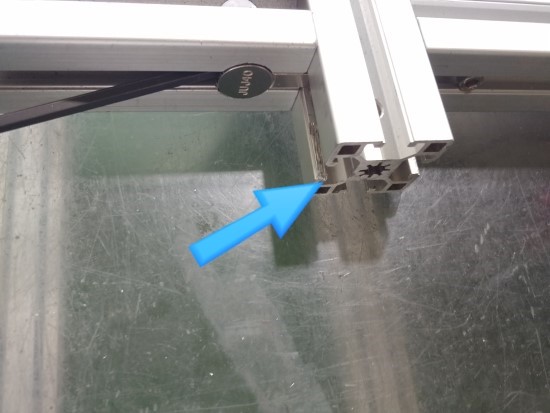

너트를 화살표 부분에 넣어서

유니버설 조인트를

가공한 자리에 넣어주고

렌치를 통해 조이게 돼요.



일반 렌치는 사용할 수 없고,

L렌치나 볼렌치를 사용해서

조립하셔야 합니다!



가공이 되면 이렇게 고정이 되죠.



유니버설 조인트를 사용하기 위해서는

가공이 필요한데,

가공에 감이 필요해서

업체에 요청하시는 게 편하실 거예요.



이렇게 유니버설조인트를

사용하게 되면

브라켓처럼 노출되지 않게

조립을 하실 수 있어요^^



요즘은 30/40의 경우

조인트블럭을 사용하는 경우도 있으니

신규 부품 항목을

참고해보세요!
