안녕하세요! 프로텍 박과장입니다.

오늘은 프로파일로 이동대차를 제작할 때

고려할 사항을 살펴볼까요?

---

대차하면

일반 초록색 플라스틱 판에

흰손잡이 달린

플라스틱 이동대차를 많이 보시죠?

이사짐센터나 택배 사장님들이 애용하는

이 형태의 대차

이런 대차를 많이 보죠?

이런 플라스틱 대차를

식당이나 클린사업장에서는

사용하긴 힘들죠.



그래서 철로 용접한 대차를 제작하거나,

파이프렉, 알루미늄용접대차, 플라스틱대차 등

여러가지 모양으로 변형해서 사용하죠.

이런 카트 많이들 보셨죠?





이런 용도의 이동식 카트/대차를

프로파일로 제작해서 사용하는 경우가 있어요.



깔끔한 모양을 원하는 음식점이나,

각종 생산공장에서 사용하죠!

그럼,알루미늄 프로파일 카트/대차를

만들 때

고려할 사항을 살펴볼까요?

---

카트/대차의 제작 시 체크해보자!



(1) 카트에 걸릴 하중은?



카트에 걸릴 하중이 70~100kg되는데

프로파일 20*20을 사용한다면

많은 추가보강이 필요하겠죠?

적절한 두께의 프로파일(30x30이상)을 사용해야

적당한 보강을 통해 제작이 가능해요.



하중은 바퀴의 선택에도 영향을 주죠.

하중이 많이 나가는데,

적절한 바퀴를 안쓰면

굴러가질 못하거든요.



(2)카트의 실내/외부 사용여부



실내에서 사용한다면

무소음바퀴를 고려해야하고

외부에서 사용한다면

햇빛에 강한 바퀴를 사용해야겠죠?



또, 요철(턱)이 많은 환경이라면

크기가 큰바퀴를 사용해야죠!



(3)옮길 물건의 모양이나 크기



옮길 물건이 박스라면 크게 신경쓸 일 없지만,

접시나, 부속, 자재라면

판재를 올리거나, 전용 틀을 제작해야

안전한 이동이 가능하겠죠?

또, 판은 어떤 판을 사용할지,

두께는 어떨지...

프레임의 모양과 크기도

여기서 결정되겠죠.



(4)카트의 적재 단수는?(1단~다단)



단수에 따라

프레임 크기나 높이, 하중이 달라지겠죠?

또, 단가도 달라지게되니 중요한 문제죠.



이제 제작했던 제품을 보며,

어떤 용도로, 어떻게 만들어졌나 살펴 볼까요?

---

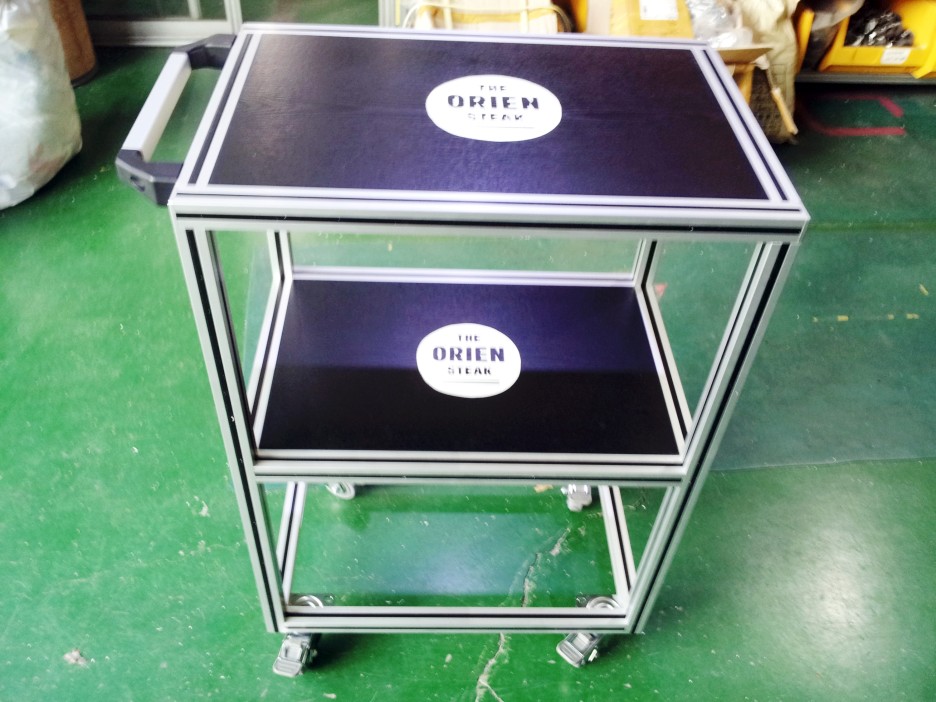

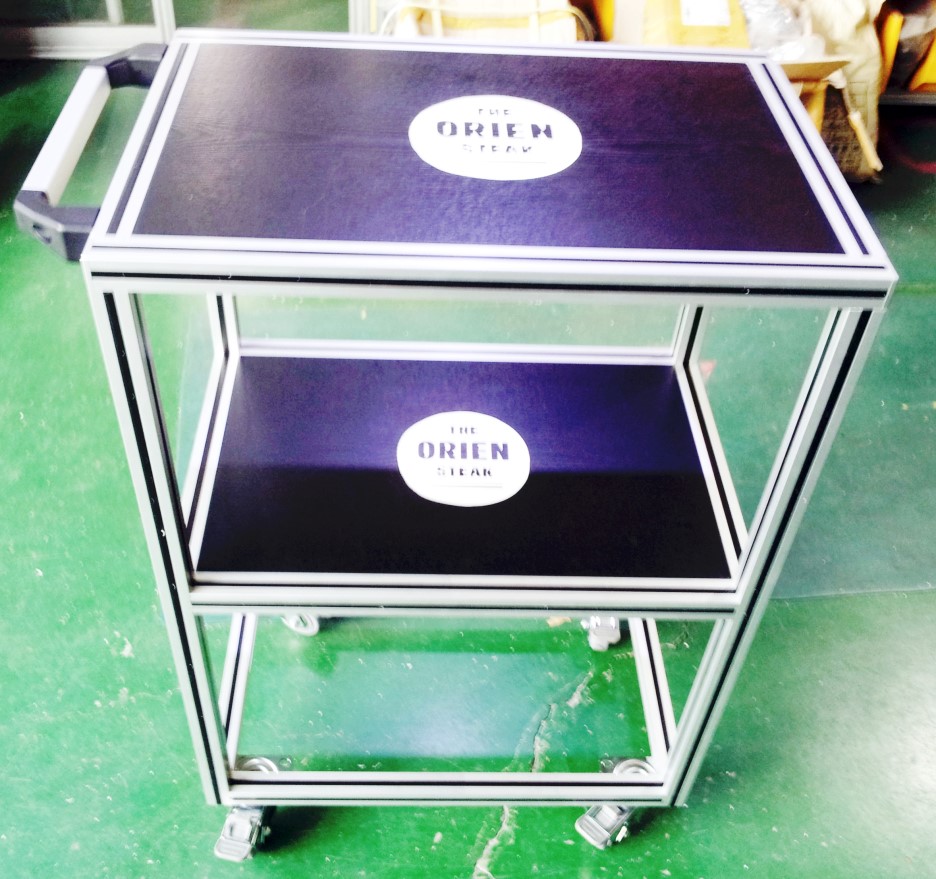

레스토랑에서 음식 그릇 운반용 카트로

제작한 프레임이에요.



하중을 많이 받지 않는 프레임이라,

프로파일 30x30으로 제작했고,

판은 포맥스를 사용해서 판막음을 했어요.



마감부분에

알루미늄 앤드캡과 PE커버를 사용했고.

이동 편의성을 위해서

대형 알루미늄핸들과

실내에서 사용하기 때문에

병원용 무소음바퀴를 세팅했죠.



조금 더 고급스러운 이미지를 원한다면

블랙아노다이징 알루미늄 프로파일을

사용하는 것도 방법이에요.

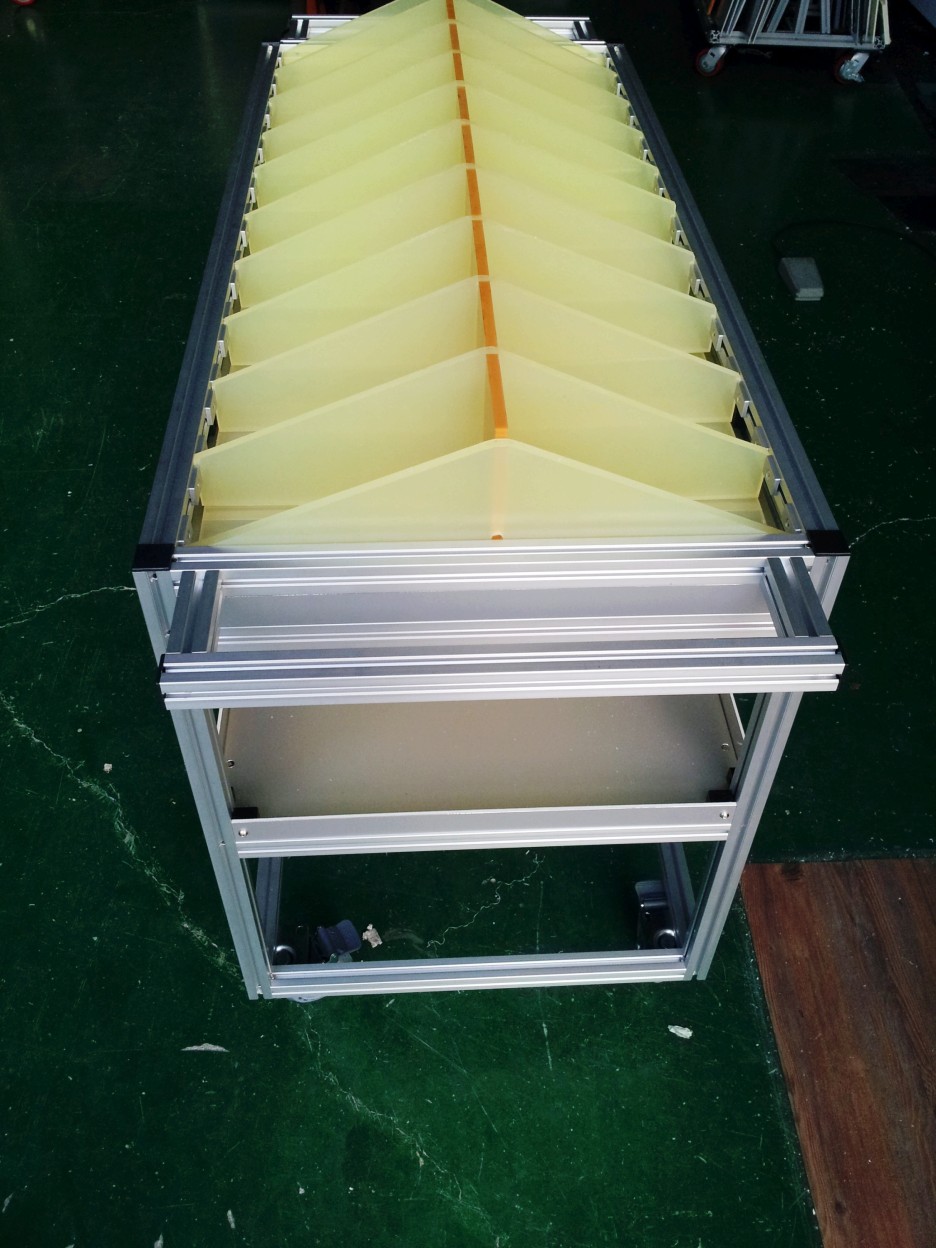

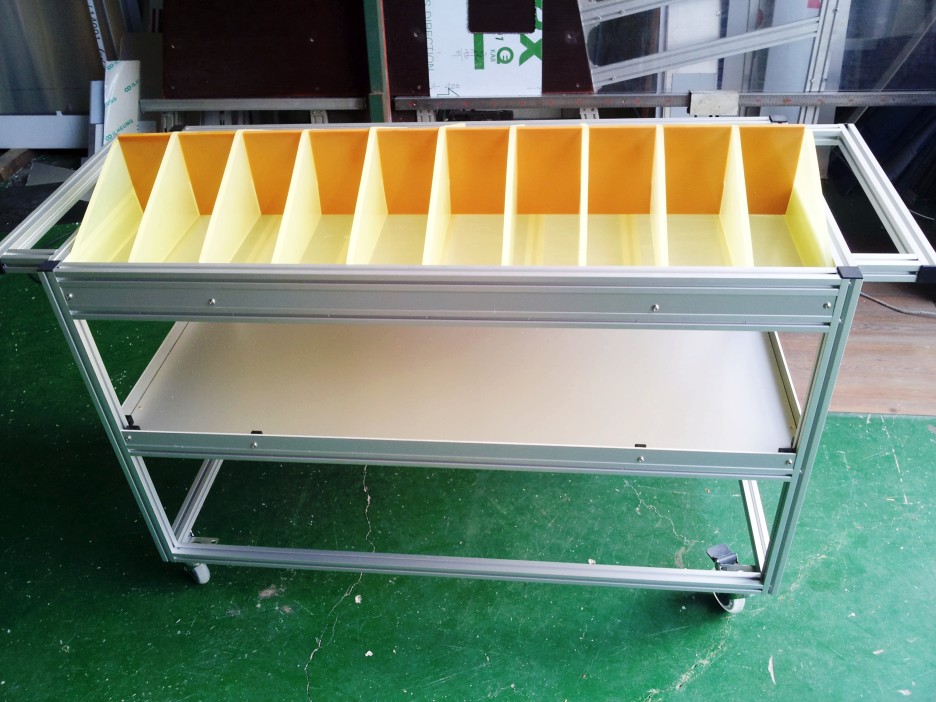

작업용 이동카트

공장 이동작업용 무소음 작업카트에요.



상부는

부속이나, 작업물들을 정리하는 용도고

하부는

도구 보관하는 용도로 제작됐어요.

떨어짐을 방지하기위해

칸막이 세팅했고요.

위에 세팅한 칸막이에 맞춰서

프레임을 제작한거에요.

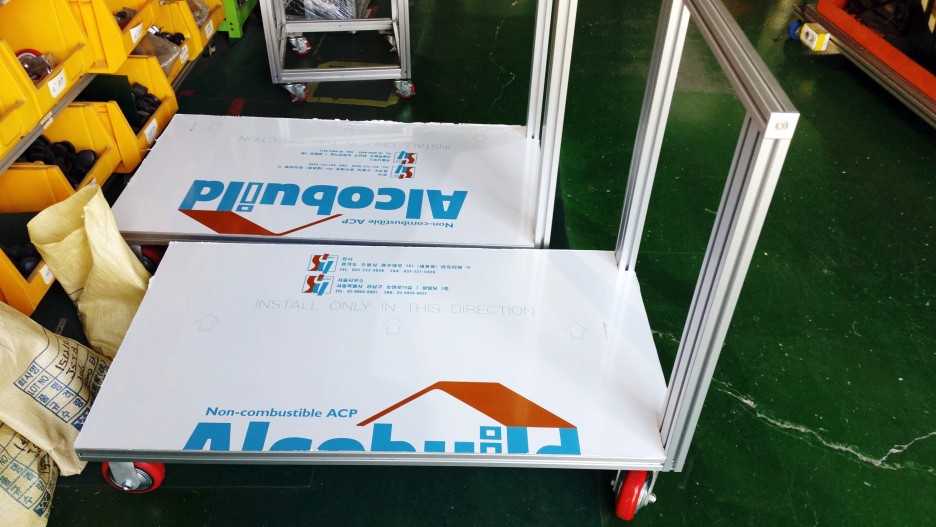

공장 작업물 이동용과 제작품 이송용 대차에요.

일반 보는 플라스틱 대차 모양이지만

하중을 견디는 정도가 다르죠.



제작품 박스 무게가 무거운 편이고, 여러단을 쌓아서

하중을 많이 받는 카트라서 40계열로 제작했고,

손잡이 기둥의 경우 40x40으로 제작하면

약할 수 있어서 40x80으로 제작했어요.

상판으로는 알콘판을 사용해서 마감했어요.

프로파일 이동용 카트 R프로파일 사용



프로파일 이동형 카트 겸 작업대

2가지 카트가 보이시죠?

같은 업체에서 제작한 거라 묶어봤어요.



하나는 플라스틱 대차같은 모양인데,

기둥부분이 사각이면

제품에 손상이 갈 수 있다고 하셔서

Round형 프로파일로 기둥을 제작했어요.



기본프레임은 30계열을 이용해 제작했고요.

이동이 편하게 하기위해

손잡이도 따로 붙이고,

마감은

알루미늄 앤드캡과 백색쫄대로 마감했어요.



두번째 사진은

기본 사각 대차로,

위 사진과 비슷한 재료를 사용하고,

상부에 베크라이트를 세팅했어요.

대차로 제작했으나 작업대로도 사용가능하겠죠?

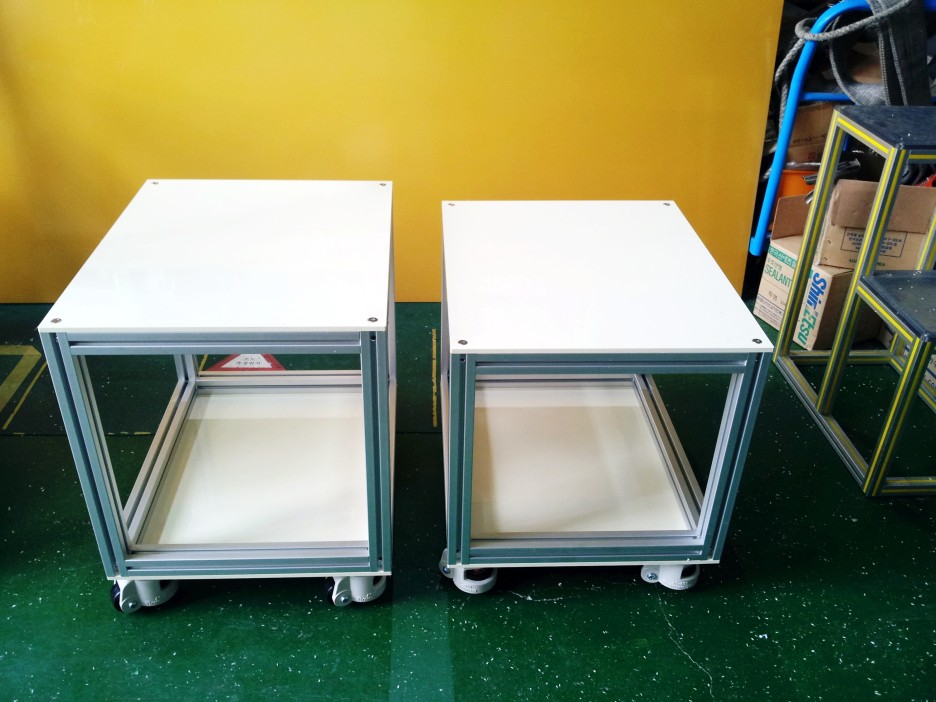

프로파일 40으로 제작한

이동형 보관대차에요.

상부와 하부 PVC판재를 붙였고,

하부의 경우 보관물 낙하를 막기위해

턱이 있게 제작했죠.



바퀴는 풋마스터를 사용해서

구름성과 고정성을 확보했어요.

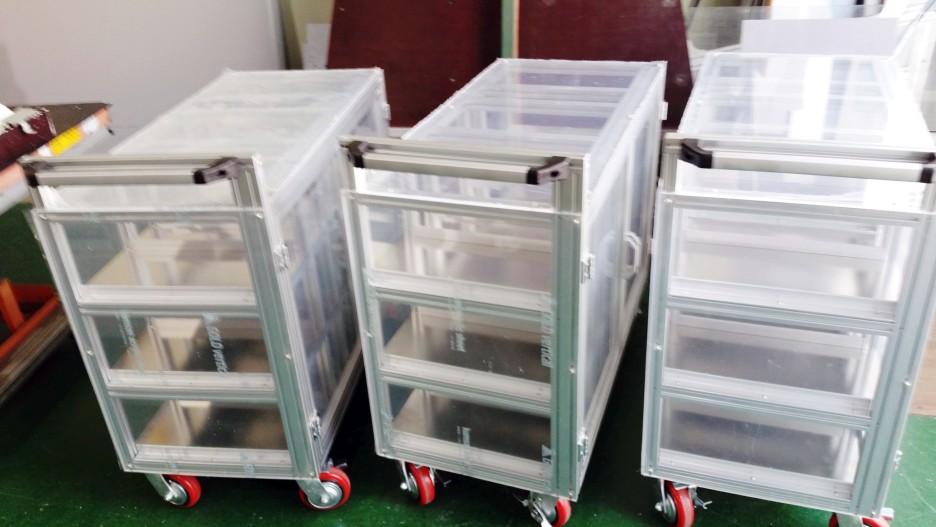

요 대차는

프로파일 40으로 제작한 대차인데,

내부 3단 외부 1단을 사용할 수 있고,

전체면은 투명아크릴로 판막음 하거나

도어로 제작해서 부착했죠.

내부 선반은 절곡판을 세팅했어요.



이렇게 제작하면

단가가 엄청나오기 때문에

일반적인 사용은 어렵고,

보통 반도체공장에서 사용해요.

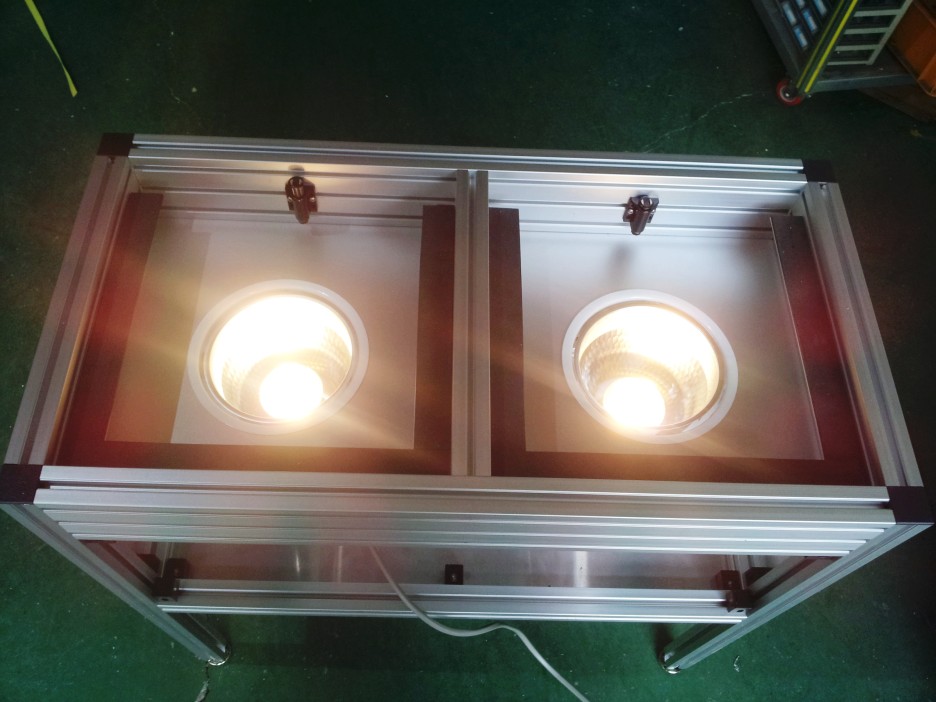

번외로 디스플레이용 프레임이에요.

프로파일 프레임은

30으로 제작해서 2단으로 세팅하고,

가운데 광원의 위치에 맞춰서

알콘판을 가공했어요.

그리고, 멀티블럭 고정 후 전기세팅해서 완성!

제품 가운데 불빛이 나오니

시선도 집중되고, 깔끔해보이는 프레임이에요.

---

이렇게 이동카트 및 이동대차 제작 시

고려사항과

완성품 사진을 살펴봤어요!



프로파일은 종류도 다양하고

(기본형, 라운드형, 다양한 크기...)

부속도 다양하기 때문에, 원하는 모양으로

제작해보시면 만족하실 꺼에요.



또, 블랙프로파일을 사용하면

고급스러운 느낌을 낼 수 있으니

참고해보세요^^
