알루미늄 프로파일로 발판(풋플레이트) 제작 시 고려사항



이번에는 발판(풋플레이트)을 만들 때

고려할 사항을 확인해볼까요?

일단 사진으로 보시죠

---

​

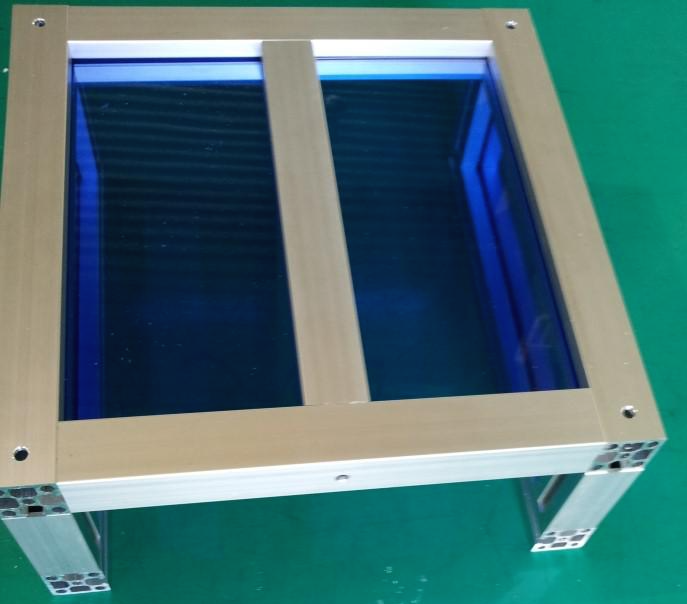

프로파일30*30U형, L형, T형으로 제작된

발판이고,

중간 보강이 들어갔어요.



발판치고

파란색PC가 들어간건

차이점이라고 할 수 있죠.

또 보통 판을 프레임 위에 결합하는데

안에다 넣은 것도 특이한 점이에요.



이 프레임은 특수형상 프로파일 견본용으로

제작한 발판이에요.

​

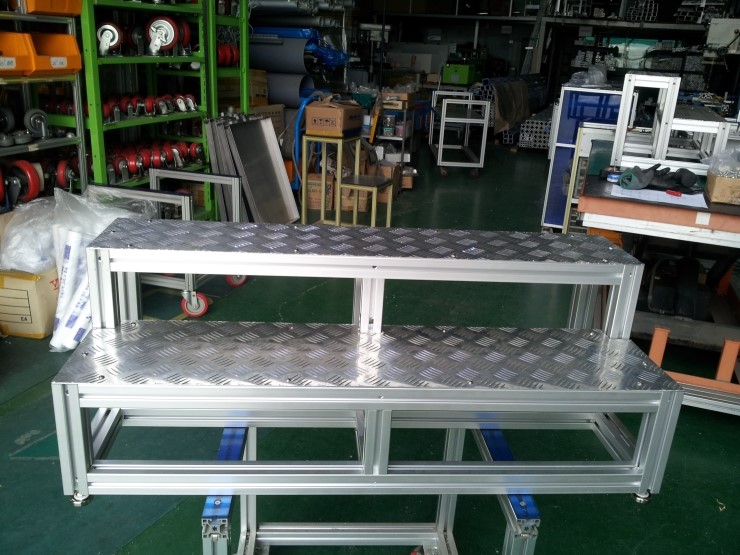

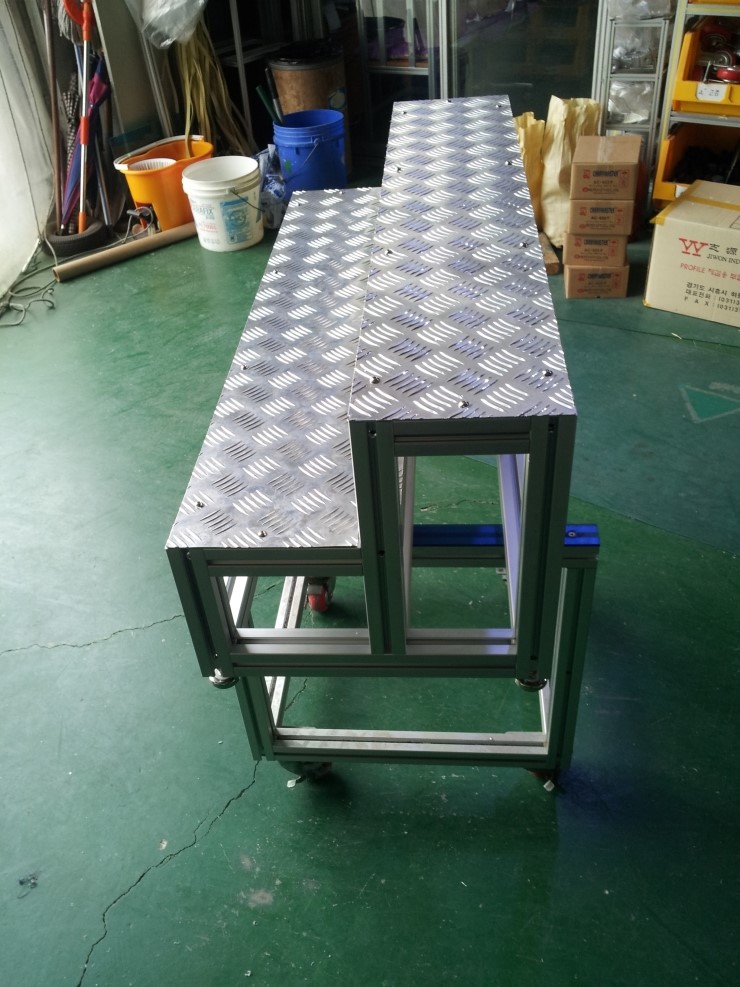

알루미늄 프로파일60*60으로 제작된

발판프레임이에요.



AL3003체크판을 상부에 부착해서

발판역할을 하게 되죠.



보통 발판이라고 하면

아래 보강 프레임이 없다고 생각하기 쉬운데,

하중을 잘 받아주기 위해선

아래 프레임이 들어가는편이 안전해요.

(보강 없이 그냥 제작 하는경우도 있어요.

고객요청이거나 필요한 경우)



그리고, 바닥이 고르지 않은 환경이

많기 때문에 대부분 레벨풋을 세팅해요.

​

​

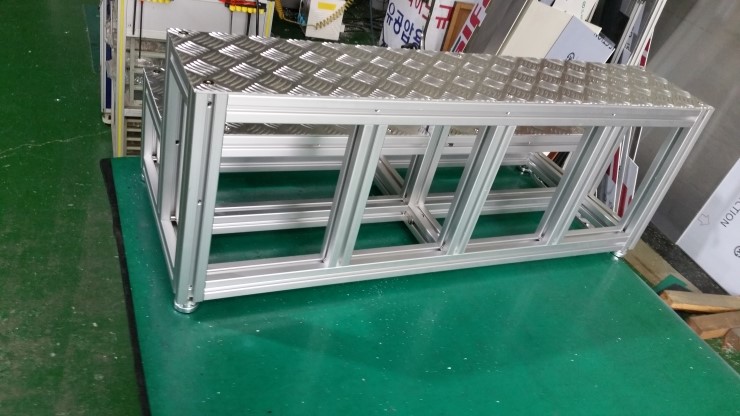

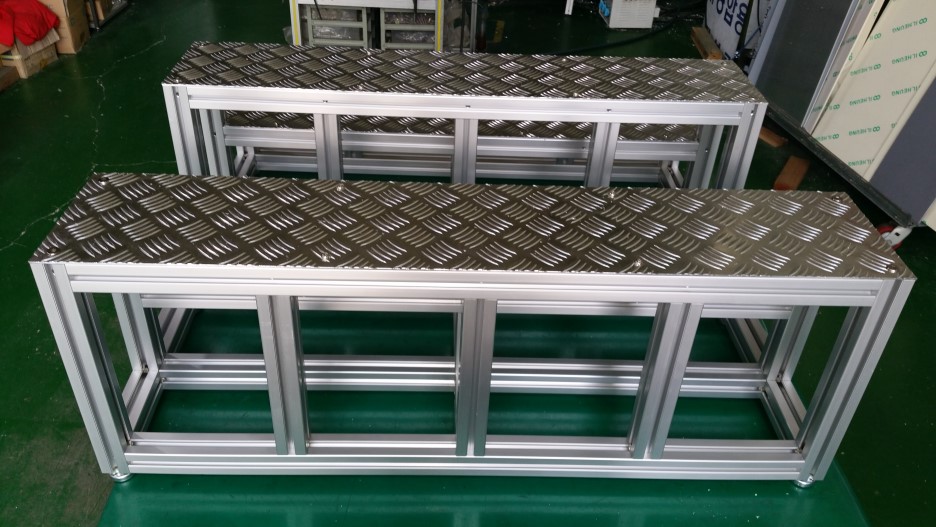

위 사진의 발판들은

모두 40*40프로파일로 제작된 발판이에요.



AL3003체크판을 사용했고,

판의 두께는 용도에 맞춰서 선택하게 되죠.

우리가 흔하게 보는 발판이

이런 발판일꺼에요.

같은 크기인데, 보강이 들어가거나,

하부바가 지나가는 경우는

하중을 많이 견디거나, 비용이 들더라도

튼튼하게 제작하기 위함이죠!

​

발판을 짜게될 때 고려할 사항은

다음과 같아요.

​

발판 제작 시 고려할 사항

1. 하중을 얼마나 받는가? -> 사용할 프로파일 두께, 판두께, 프레임 크기/형태에 영향 먼저 프로파일의 두께! 하중이 많이 받는 상황에 프로파일20x20이나 프로파일30x30 을 사용하면? 휘어짐이 발생할 수 있죠. 물론, 보강을 많이 하면 사용이 가능하겠지만, 보강하느니 처음부터 두꺼운 프로파일을 사용하는게... 다음은 판의 두께 앞의 프로파일과 같이 생각하면 되겠죠? 하중을 많이 받는 발판인데 판두께가 얇으면 눌리는 현상이 나타나겠죠? 경량화 한다고 해도 안전은 포기할 수 없겠죠? 프레임의 크기 및 형태 만약 하중을 많이받아야 하는 프레임인데, 너무 좁게 혹은 넒게, 높게 제작되면? 발판이 불안해보이고, 작업자가 안전하게 작업을 못하겠죠? 보강 발판 크기를 키워야한다면 그 만큼 보강이 들어가줘야 장기간 안정적으로 사용할 수 있어요. ​ 2. 위에 올릴 판 결정 ->아크릴, AL3003체크판을 주로 사용하는데 필요에 따라 다른 판 선택 (보통은 체크판을 사용해서 미끄럼 방지해요.(체크패턴으로 인함)) 3. 사용처가 어디인가 -> 평지사용이 아니라면 발판에 레벨풋을 사용해서 높이조절이 가능해야하고, 공간이나 필요높이가 얼마인가에 따라 설계가 달라지죠. 또, 어떤 작업에 필요한 발판이냐에 따라 전체적인 설계가 달라지겠죠?



간단하게 프로파일 발판을 만들 때

고려할 사항을 정리해봤어요.



프로파일은 직각조립을 한다는 것 외에는

자유도가 높은 편이에요.



필요에따라 변동할 수 있는 사항이 많으니까,

설계를 잘 한다면

튼튼한 발판을 만드실 수 있을꺼에요.
