알루미늄 프로파일/프로파일 프레임 제작 사진

60.알루미늄 프로파일 기계프레임

by *알루미늄 자재 전문가* 프로텍 박과장 2022. 12. 1.



품명
알루미늄 프로파일 기계프레임(풋베이스+케리마스터)
프로파일 종류 /
결합방식
60*60중량형, 15*30 /
홀가공 + 조인트클립, 카운터+카운터볼트, 문짝(힌지, 자석, AL손잡이)
판 종류 및 결합방식
아이보리(미색) PVC / 멀티블럭고정, 라우터가공
마감재 사용
특이사항 및 설명

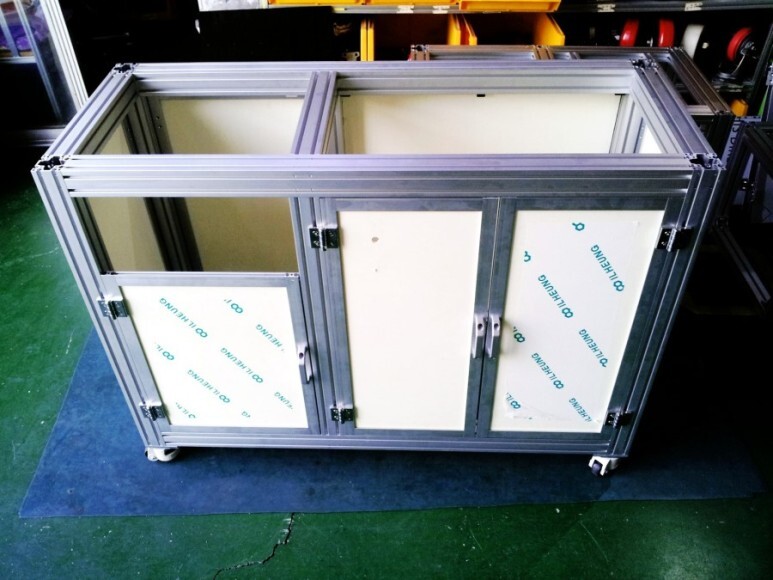

프로파일 60x60으로 제작한 기계 프레임이에요.

오픈해야할 부분이 있어서 좌측 문높이가 낮은게 보이시죠?
터치패널이 들어가거나, 기타이유로 오픈되어야 할 부분이에요.

프레임은 6060프로파일에 홀가공/조인트클립을 이용해 전체프레임을 짜고,
바닥에 풋베이스를 세팅 후 풋마스터를 부착해둬요.

문짝은 15*30에 카운터가공 후 카운터볼트를 이용해서 틀을 짜고
CNC가공한 PVC판을 T홈에 삽입해서 조립해요.
프레임에 완성된 문짝을 힌지를 이용해 부착하면 조립 끝!

PVC판재는 CNC라우터가공을 통해 전선홀 및 멀티블럭고정을 가공했어요.

이 상태로 출고되면 프레임에 기계를 세팅해서 사용처에 판매되는 거에요.
