73.알루미늄 프로파일 발판(foot plate) 프레임
품명
|
알루미늄 프로파일 발판 프레임(foot plate frame)(레벨풋)
|
프로파일 종류 / 결합방식
|
40*40경량형 / 홀가공 + 조인트클립, DC브라켓 보강
|
판 종류 및 결합방식
|
AL3003 체크판 / 상부부착
|
마감재 사용
|
무
|
특이사항 및 설명
|

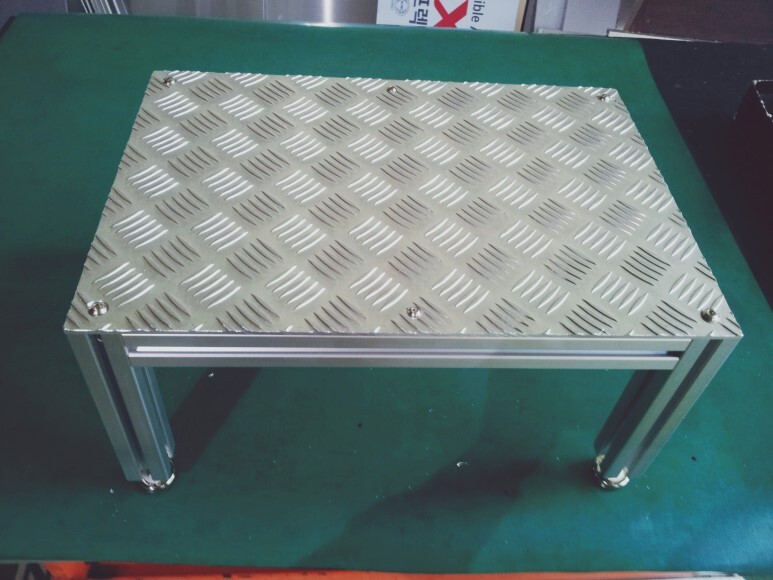

남선 알루미늄 프로파일로 제작한 발판 프레임이에요.
일반적으로 프로파일 조립 때는 박스형태로 프레임을 짜는데
이는 하중을 잘 받아주기 위함이에요.
이 프레임은 고객 요청에 맞춰서 하부 프레임이 빠진 형태에요.
흔히 보는 발판과 비슷하게 생겼죠?
발판 기초프레임은 40x40L로 제작 되었고,
기둥프레임과 가로/세로바를 조립하면 끝이에요.
여기에 다이캐스팅브라켓을 보강해주면 좀더 튼튼한 프레임이 되죠.
바닥부는 앤드캡을 세팅하거나, 조절좌(레벨풋)을 부착하는데
이 프레임은 조절좌를 세팅했어요.(땅이 완전히 평평할 순 없거든요^^
상판의 경우는 AL3003 체크판을 상부 사이즈에 맞게 절단해서
상부 홀 및 티너트를 이용해서 부착했어요.
체크판의 경우 카운터싱크(접시머리가공)을 따로 하지 않아요.
울퉁불퉁하게 세팅되어야 미끄럼 방지 역할을 할 수 있거든요.
|
