알루미늄 프로파일/프로파일 프레임 제작 사진

72.알루미늄 프로파일 기계 장비 프레임

by *알루미늄 자재 전문가* 프로텍 박과장 2023. 2. 24.
품명
프로파일 기계 장비 프레임(방진풋베이스+레벨풋, 우레탄바퀴)
프로파일 종류 / 결합방식
40*80중량형, 80*80중량형 / 홀가공 + 조인트클립, 다이케스팅브라켓보강
판 종류 및 결합방식
마감재 사용
Endcap - 흑색
특이사항 및 설명

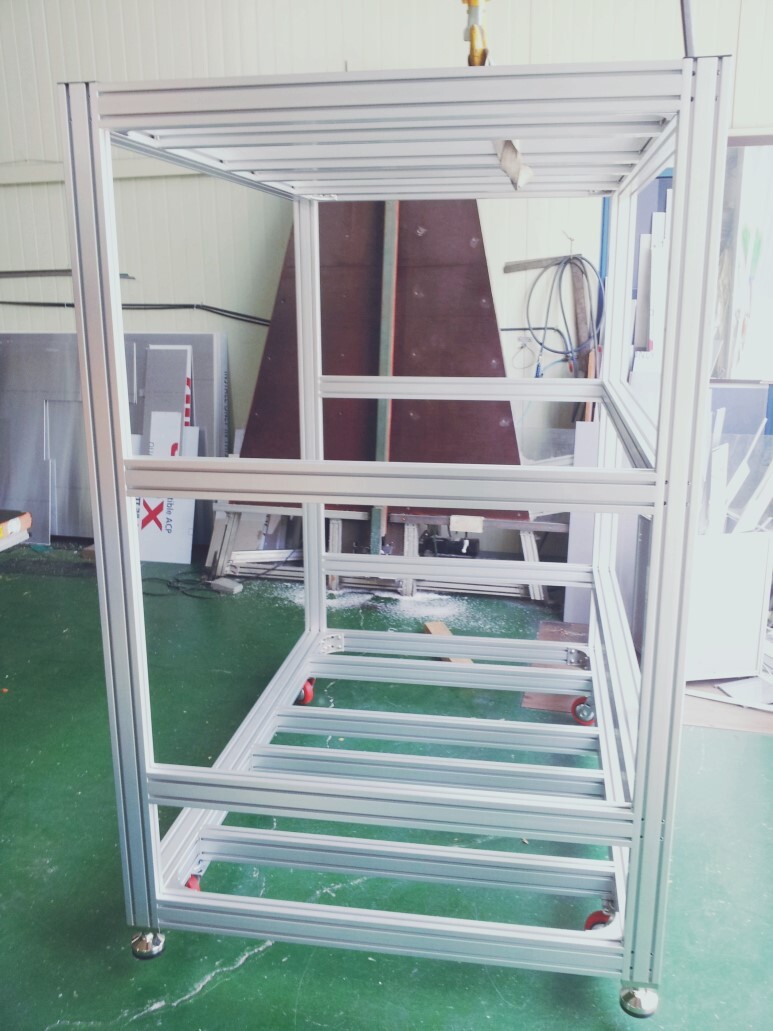

프로파일 기계장비 프레임이에요.

좌우 폭이나 높이 사이즈가 크죠?
프레임이 크면 그만큼 무거운 장비가 올라가거나
기계에서 가공될 가공물의 무게가 많이 나간다는 얘기에요.

남선알미늄 프로파일 80*80과 40*80을 조합해서 제작된 프레임이고,
가로지르는 프로파일만 80*80으로, 나머지는 40*80으로 제작되었어요.

전체적인 사각프레임에 상/하부 내부보강, 중단보강이 된 프레임이고,
일반조립은 홀가공 및 조인트클립을 사용,
하부 및 상부에 프레임 자중을 고려한 브라켓 보강을 해줬어요.

바퀴는 일반 우레탄바퀴를 사용했고,
교차된 프로파일 T홈을 사용해서 고정했죠.
조절좌는 방진형으로 기둥에 풋베이스를 세팅하고, 장착했어요,
다른 크기의 프로파일을 동시에 사용할 때는 가공 때 신경을 많이써야해요...
잘못하면 프로파일에 구멍이 여러개... 뚫리는 불상사가...
딱 보기에도 튼튼해보이죠?
