87.알루미늄 프로파일 2단 발판 프레임

품명	프로파일 이단 발판 프레임(레벨풋)
프로파일 종류 / 결합방식	40*40중량형 / 홀가공 + 조인트클립, 유니버설가공 + 유니버설조인트
판 종류 및 결합방식	AL3003 체크판 / 프로파일 상부부착
마감재 사용	무

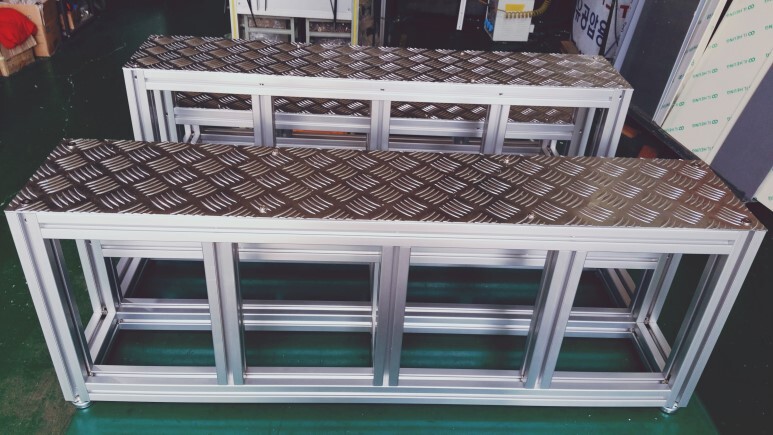

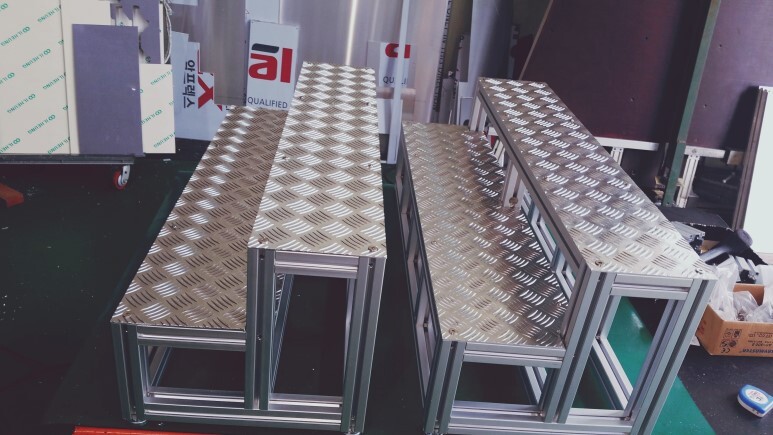

특이사항 및 설명	남선알미늄 프로파일로 제작한 2단 발판 프레임이에요. 기계프레임 납품 시 같이 납품요청이 와서 제작한 발판이에요. 기계 높이가 있어서 불편할 것 같다고 해서 제작해달라고 한거죠.  ​ 한번에 올라가기에 부담되는 높이라서 2단으로 제작한 발판이고, 설계 때 쳐짐을 방지하기위해 중간보강이 들어갔어요.   기본 조립은 홀가공과 조인트클립을 이용해 조립했고, 십자로 겹쳐지는 부분은 조립이 안되기때문에 조인트블럭이나 유니버설조인트를 사용해야 하는데 유니버설 조인트(uj)로 조립한 발판이에요.   충분한 보강과 하중설계가 되서 보기에 튼튼해보이죠?
