89.공장 내에 설치한 알루미늄 프로파일 기계 프레임 건

품명	프로파일 기계프레임(풋베이스 + 케리마스터)
프로파일 종류 / 결합방식	30*60중량형, 60*60중량형 / 홀가공 + 조인트클립, 다이케스팅브라켓 조립
판 종류 및 결합방식	철판 절곡 가공판 / 상부부착
마감재 사용	무

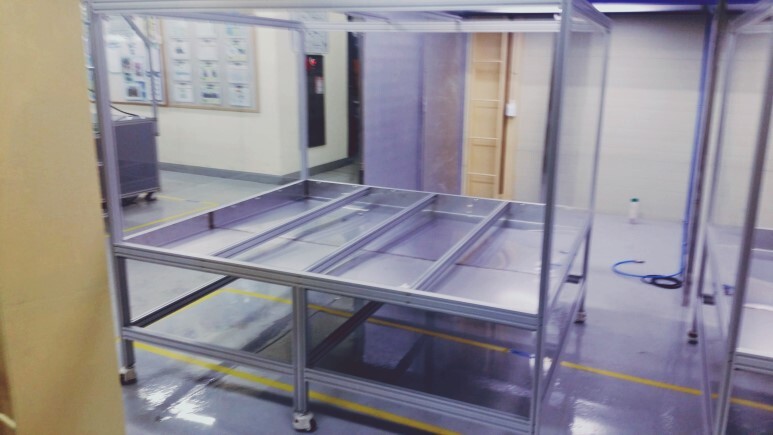

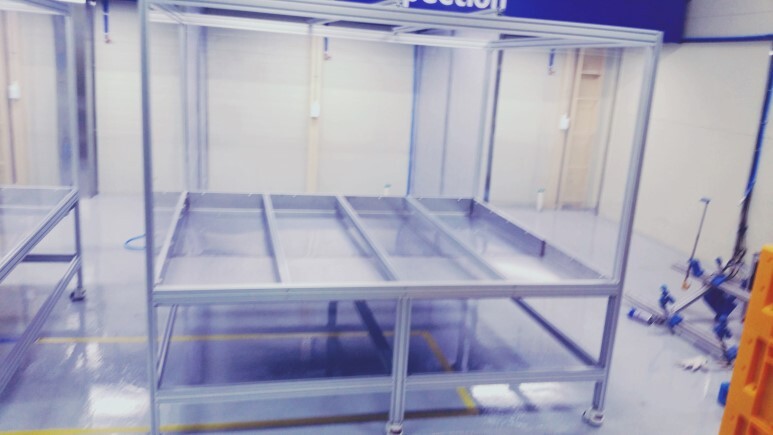

특이사항 및 설명	남선 알미늄 프로파일로 제작한 기계 프레임이에요.   공장 내에 설치해야했는데, 프레임 크기와 문의 크기를 고려할 때 완제품으로 갖고 들어갈 수 없어서 부분조립 해서 갖고 들어간 다음 내부에서 조립을 완료한 케이스에요.   같은 기계가 2대 들어올 예정이라, 같은 프레임을 두대 제작되어 있는게 보이시죠? 제작은 홀가공 및 조인트클립을 이용해서 했고, '+'형태 조립은 브라켓을 이용해서 조립했어요.   기본 프레임을 짜고, 풋베이스 부착 후 풋마스터를 부착을 마쳤는데 내부 절곡 판을 세팅해야 해서,마무리로 철판을 세팅하려고 보니... 철판절곡 및 가공 오차로 인해 조금씩 어긋나있었어요. 가서 조립하는데, 절곡 부분을 고정하는데 어려움이 많았어요. 현장에서 조립하는 경우는 이런 어려움이 있어서 되도록 공장내에서 조립을 마치려고 하는 편이에요.
