119.알루미늄 프로파일 지그 프레임 제작 건
품명
|
프로파일 지그프레임
|
프로파일 종류 / 결합방식
|
40*80중량, 50*50앵글, 6061 각재 /
홀가공 + 조인트클립, 스틸브라켓 보강, 각도절단
|
판 종류 및 결합방식
|
MC판 / 양면테이프 부착, 접착제 부착
|
마감재 사용
|
E-cap-흑색
|
특이사항 및 설명
|

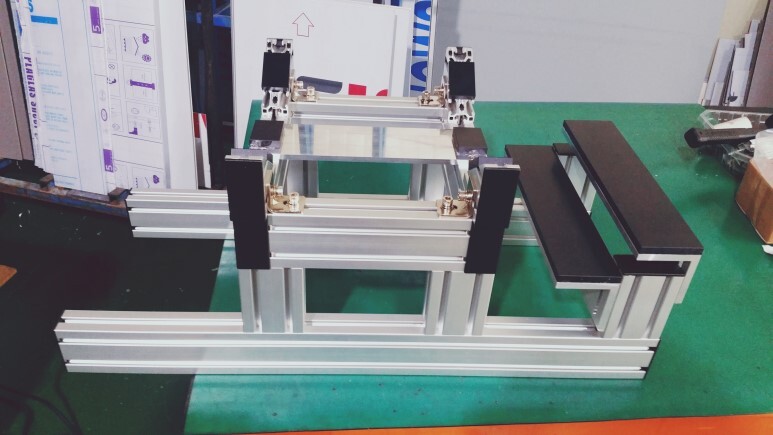

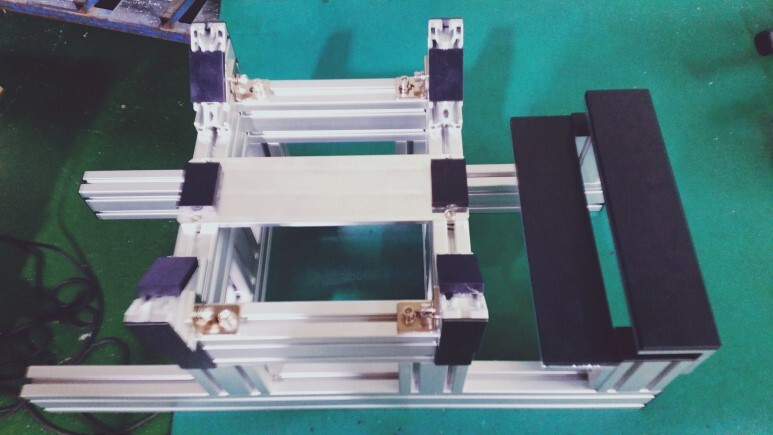

남선알미늄 프로파일로 제작한 지그프레임이에요.
기본 틀 은 40*80으로 조인트클립을 통해 조립했고,
각도절단한 프로파일을 브라켓으로 결합했어요.
각재나 앵글의 경우는 접시가공 후 볼트를 통해 부착한게 보이시죠?
MC판을 절단한 것은 접착제와 양면테이프를 통해 부착했고요.
이런 지그프레임은 필요에 따라 설계가 바뀌기 때문에,
수치나 위치를 잘 확인하고 작업해야해요^^
또 필요한 각도, 높이, 위치에 맞춰서 세팅을 해야하기 때문에
설계 단계에서 잘 설계해야해요.
|
