117.알루미늄 프로파일 기계프레임 set 제작 건(프로파일커버프레임/프로파일몸체프레임)

by *알루미늄 자재 전문가* 프로텍 박과장 2023. 5. 26.



품명
프로파일 기계프레임 set(풋베이스+레벨풋, 케리마스터)
프로파일 종류 / 결합방식
60*60중량형 / 홀가공 + 조인트클립, 카운터+카운터볼트
30*30중량 / 홀가공 + 조인트클립, 카운터가공(결합용)
판 종류 및 결합방식
마감재 사용
특이사항 및 설명

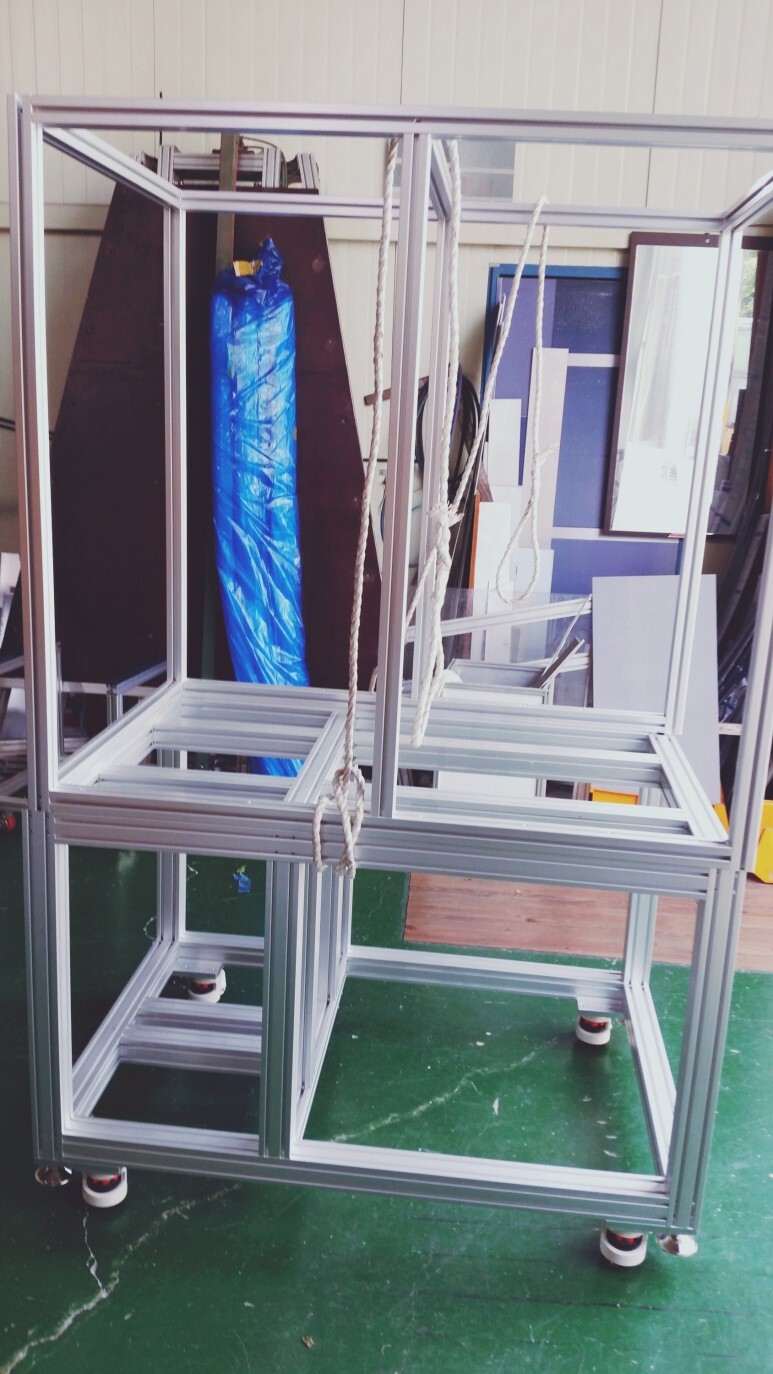

남선알미늄 프로파일로 제작한 기계 프레임 set 사진이에요.
기초가 되는 60x60프레임은 기본사각프레임에
기계세팅을 위해 간섭받는 부분을 피해서 보강을 신경썼고,
풋베이스를 제작해서 레벨풋과 풋마스터를 같이 부착할 수 있게 했어요.

풋마스터의 높이조절에 한계를 느끼거나, 사용자/기계특성에 따라
풋마스터와 레벨풋을 동시에 사용하는 경우가 있어요.

위에 올라갈 프레임은 기계 커버로 사용될 프레임이고, 30*30으로 제작되었어요.

기본 틀에 바닥은 카운터 가공을 해서 아래프레임과 결합할수 있게 만들었어요.
이렇게 set가 될 프레임은 절단 때 같이 절단하면 좀더 깔끔한 결합이 가능해요.
