124.알루미늄 프로파일 거치대 / 적재대 프레임 제작 2건

​

품명	프로파일 거치대 / 적재대 프레임(풋마스터)
프로파일 종류 / 결합방식	40*40중량, 40*80중량 / 홀가공 + 조인트클립, AL 앵글브라켓, 스틸브라켓 I자, 카운터가공+볼트
판 종류 및 결합방식	무
마감재 사용	앤드캡-흑색

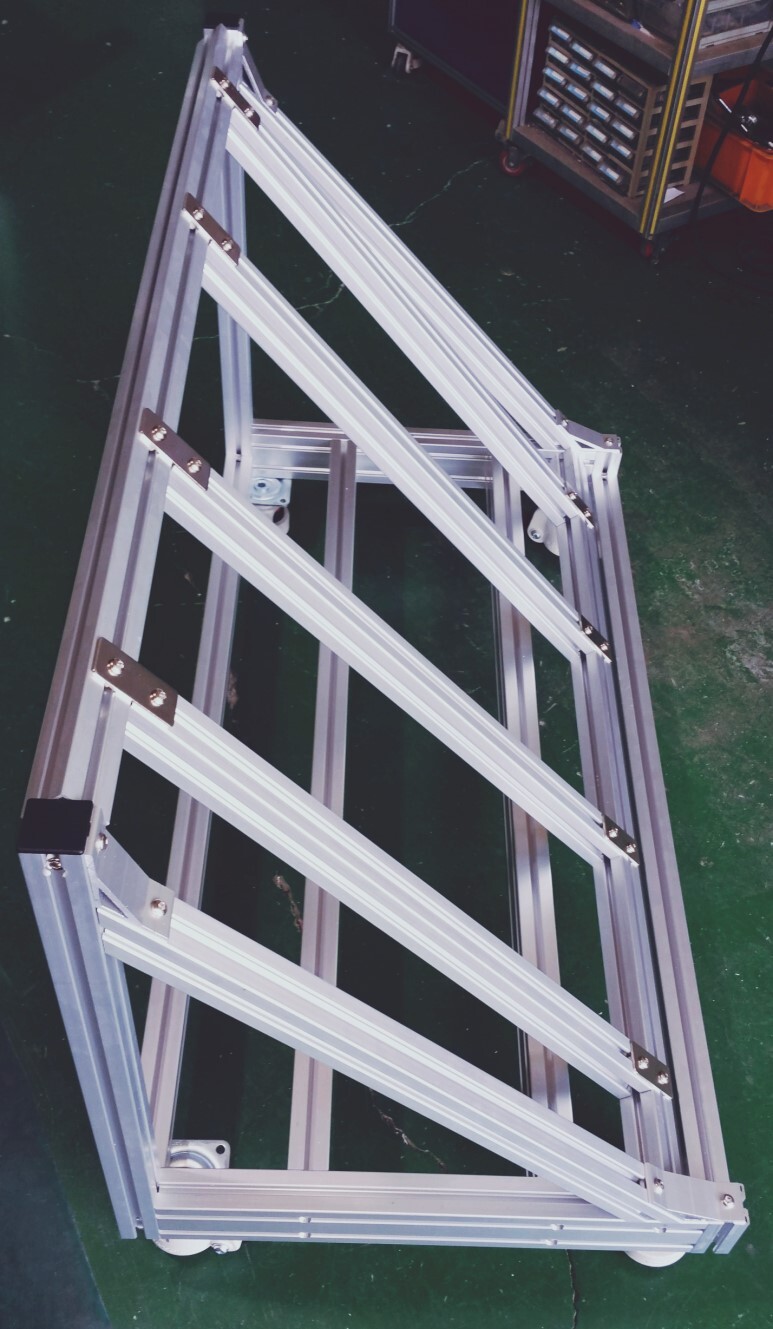

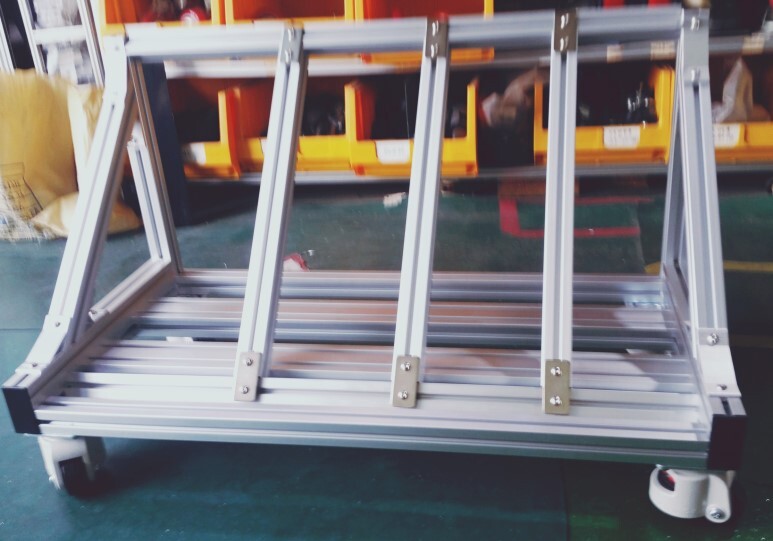

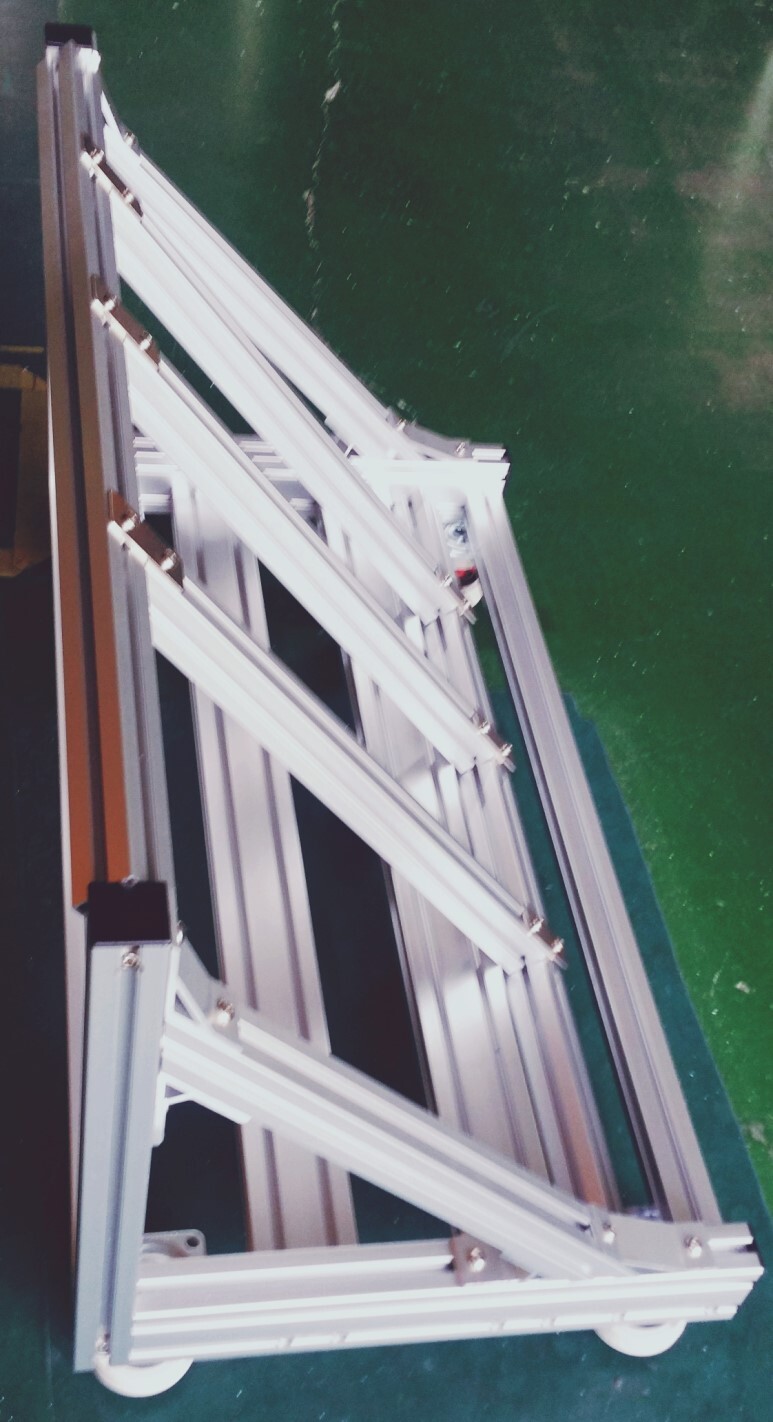

특이사항 및 설명	남선알미늄 프로파일로 제작한 거치대/적치대 프레임 사진이에요.   흔히 건축계열이나, 각종 판을 쌓는 곳, 유리를 쌓는 곳에 볼수 있는 A형 적재대같이 생겼죠? 그런 용도로 제작된 거치대 / 적치대 프레임이에요.   각도를 주기위해 카운터 가공 후 카운터볼트로 조립했고, 직각조립이 아니라 각도를 틀어서 조립했어요.(45도) 다른 부분은 알루미늄 앵글브라켓을 이용해서 각도절단한 프로파일을 결합했고요. 아래는 이동성과 고정을 모두 가능하게 하는 풋마스터를 부착했어요.   각도절단과 각도조립, 카운터가공/조립은 신경을 많이 써야하는 조립중에 하나에요. 직각조립과 다르게 수치를 잘 계산해서 절단하고, 조립해야하거든요.   위프레임과 아래 아래 프레임은 다 비슷한데, 앞부분에 프로파일을 연장한 것과, 프로파일 조립을 세워서 했다는 점이 달라요.   각도조립 시 참고해보시고, 요즘은 앵글힌지(앵글브라켓)이라는 부품이 나와서 각도 조립시 조금 더 편해졌어요.

​
