알루미늄 프로파일/프로파일 프레임 제작 사진
125.알루미늄 프로파일 기계프레임/박스프레임 제작 2건
품명
|
알루미늄 프로파일 기계프레임(앵글+풋마스터)
|
프로파일 종류 / 결합방식
|
60*60중량, 40*40앵글 / 홀가공 + 조인트클립, 카운터가공, 앵글가공
|
판 종류 및 결합방식
|
무
|
마감재 사용
|
무
|
특이사항 및 설명
|

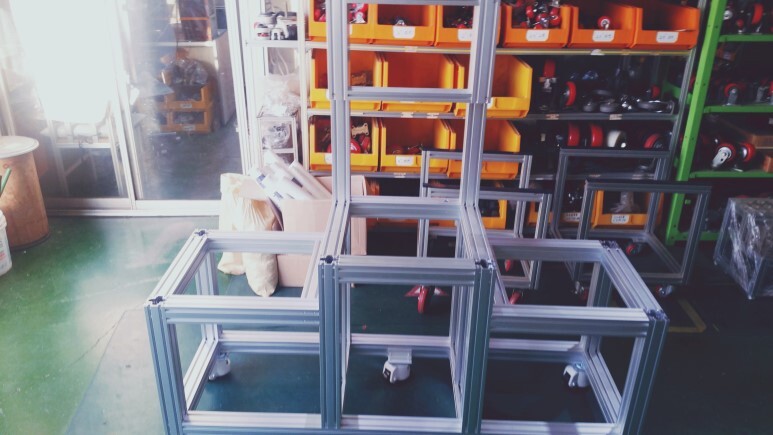

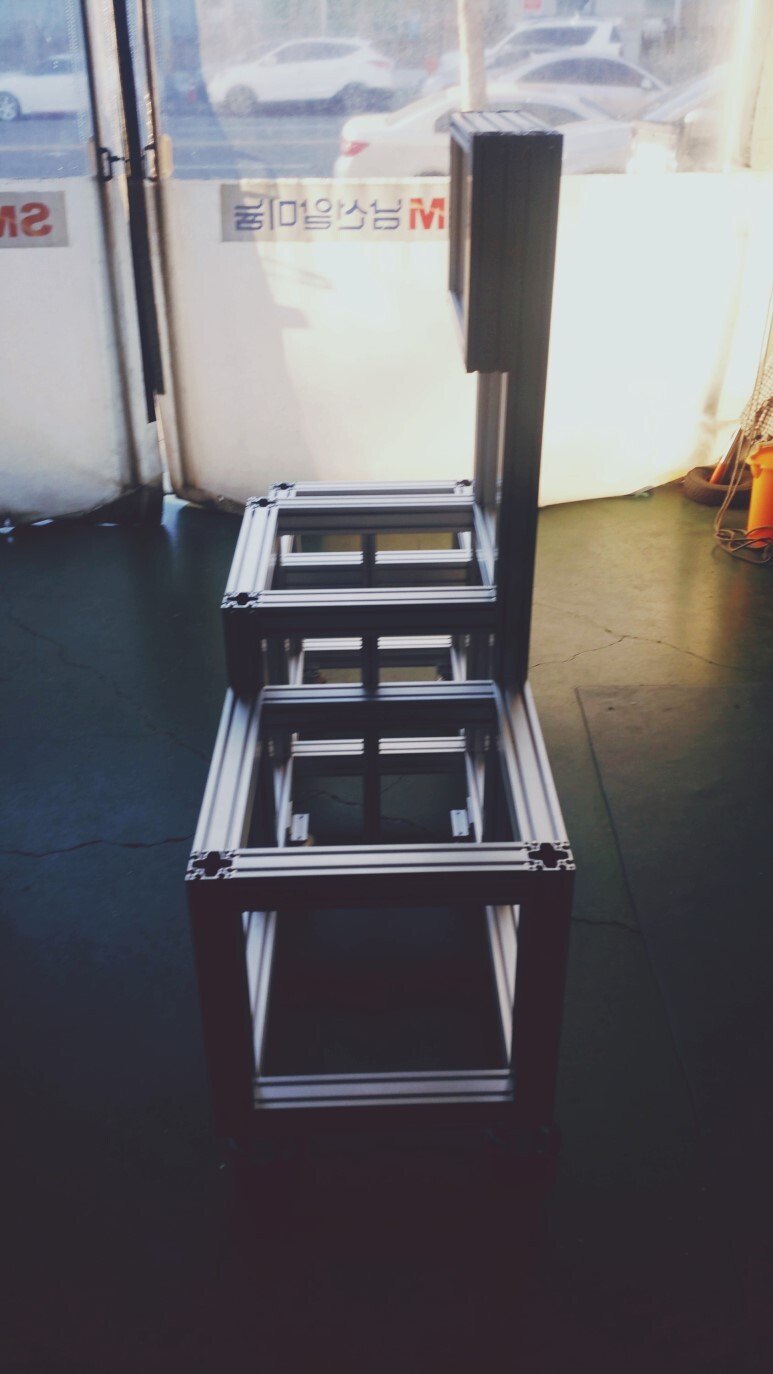

남선알미늄 프로파일로 제작한 기계 프레임 사진이에요.
60x60프로파일로 홀가공/조인트클립을 사용해서 기본 틀을 잡았고,
프로파일 2개가 겹치는 부분은 카운터 가공 후 카운터볼트를 이용해서 고정했어요.
브라켓을 통해 조립해도 되지만,
브라켓은 겉으로 드러나게되서 싫어하는 소비자가 많아요^^
바퀴는 풋마스터를 프레임에 바로 결합했고,
가운데에 들어간 바퀴는 앵글을 가공해서 부착하고,
앵글과 프레임부분을 사용해서 결합했어요.
|
품명
|
알루미늄 프로파일 기계박스프레임(풋마스터)
|
프로파일 종류 / 결합방식
|
40*40중량, 40*80중량 / 카운터가공+카운터볼트, 스틸브라켓 I자
|
판 종류 및 결합방식
|
무
|
마감재 사용
|
앤드캡-흑색
|
특이사항 및 설명
|

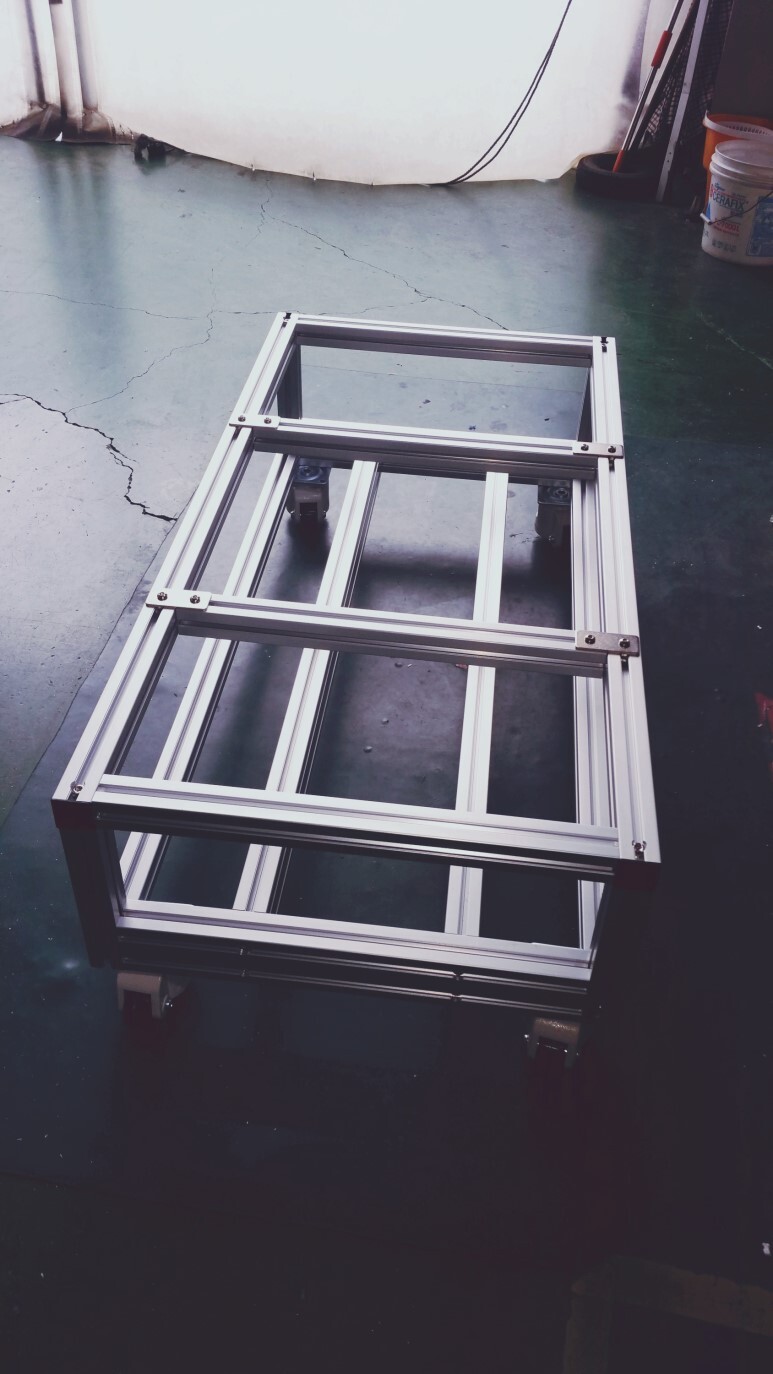

남선프로파일로 제작한 기계박스 프레임 사진인데,
기존에 올리던 프레임들과 차이가 보이시나요??
프로파일 조립을 카운터가공을 해서 조립했어요.
보통은 홀가공, 조인트클립을 사용하는 방법으로 조립하는데,
강한 체결력이 필요하다고 하셔서 카운터볼트를 사용해서 조립했어요.
(대신 각도가 틀어지는 경우가 생길 수 있으니 신경을 써야해요)
상부에 스틸브라켓을 사용한 부분은
추후 이동이 필요하다고 해서 이동이 편하게 조립한거에요.
카운터가공을 통해 조립하면 가공한 부분 외에는 이동이 불가능하거든요.
풋마스터는 프로파일 프레임에 직접 결합해서 조립했어요.
|
