132.알루미늄 프로파일 기계프레임 2대 제작 건(프로파일 30/프로파일 40)

두 프레임이 비슷한 모양이라서 동시에 올려봤어요.

먼저, 프로파일 30으로 제작된 프레임을 먼저 보면

품명	프로파일 기계프레임(풋마스터-바퀴/레벨풋 포함)
프로파일 종류 / 결합방식	30*30중량 / 홀가공 + 조인트클립
판 종류 및 결합방식	무
마감재 사용	PE커버-백색 / 앤드캡-AL앤드캡(알루미늄앤드캡)

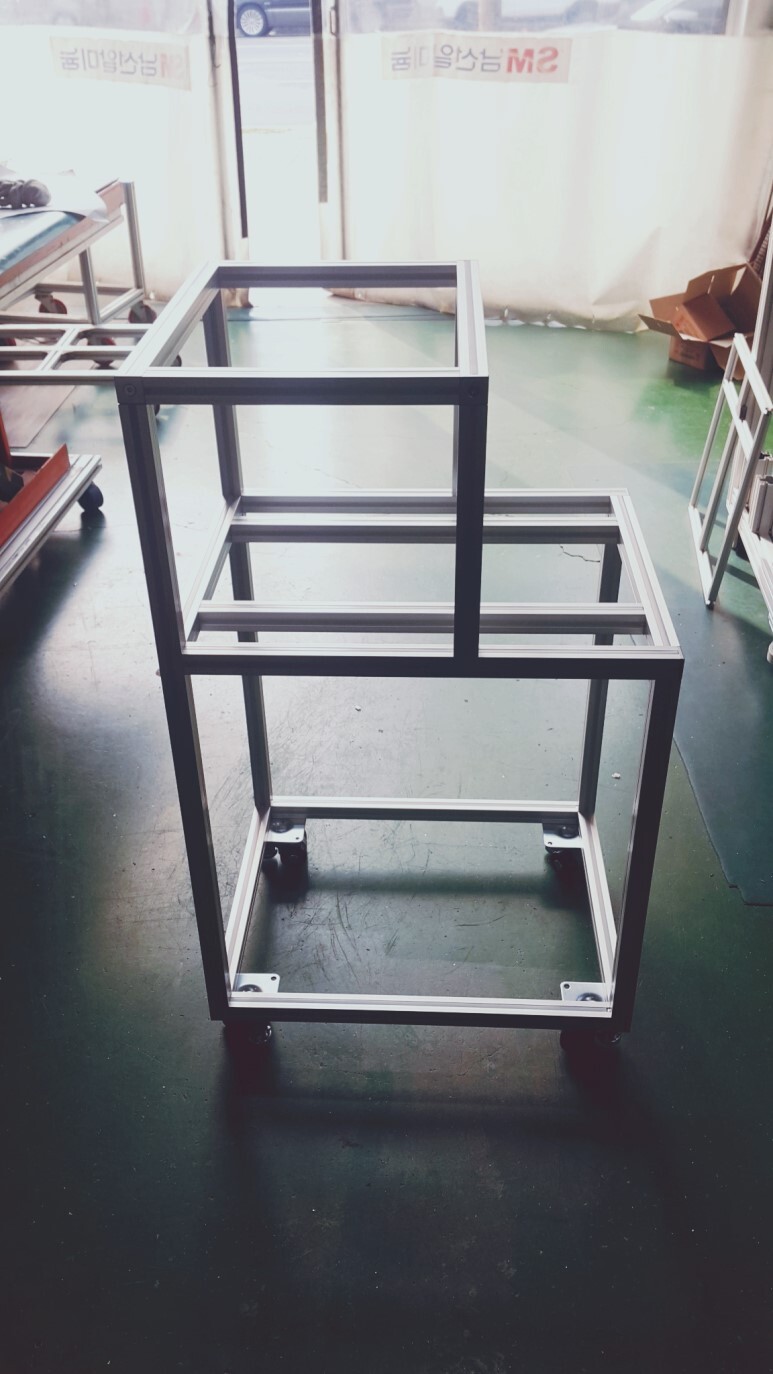

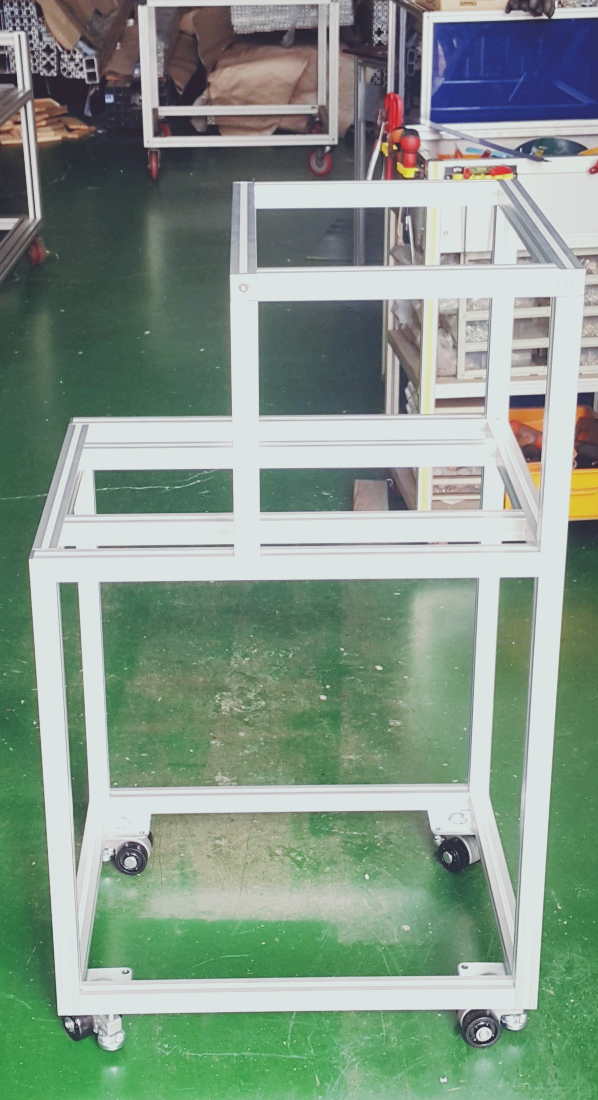

특이사항 및 설명	남선알미늄 프로파일 30x30으로 제작된 기계프레임이에요.   바퀴는 레벨풋과 바퀴가 동시에 달린 풋마스터가 사용되었고, 프레임 형태는 기본 사각박스에 작은 박스가 더해진 구조에요. 중간부분 보강이 들어갔고요.   조립자체는 어려운 부분이 없고, 백색 PE커버를 사용해서 마감을 했어요. 앤드캡의 경우, 알루미늄앤드캡을 사용해서 절단수치를 고려하여 조립한 케이스에요. (프로파일 끝단에 맞게) 아래에 비교할 프레임에 비해 간단한 편이에요.

이제 프로파일 40으로 제작된 프레임을 살펴볼까요?

품명	프로파일 기계프레임(풋마스터)
프로파일 종류 / 결합방식	40*40중량 / 홀가공 + 조인트클립
판 종류 및 결합방식	알콘판, 뻬크판 / 라우터가공, 멀티블럭고정,문짝제작(힌지,자석,손잡이), 모따기를 통한 상부부착
마감재 사용	무

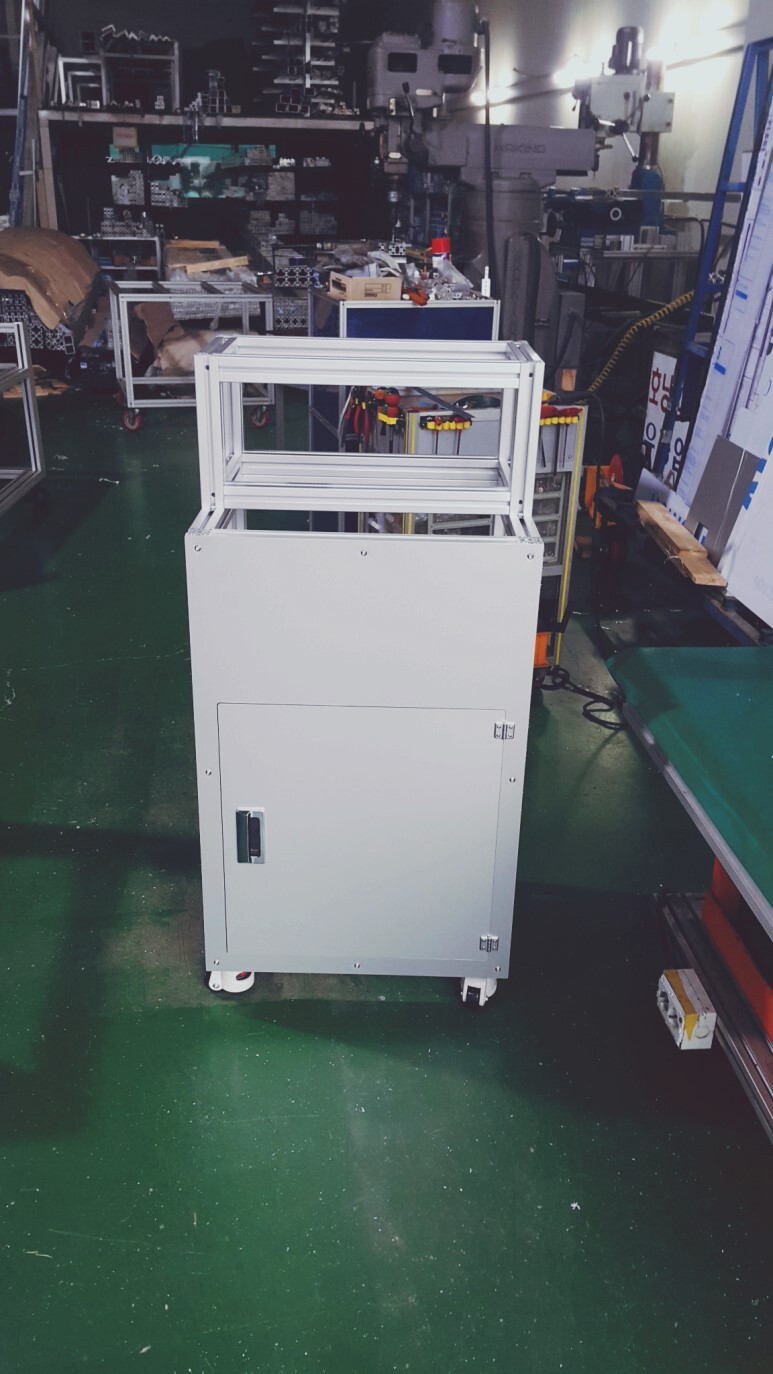

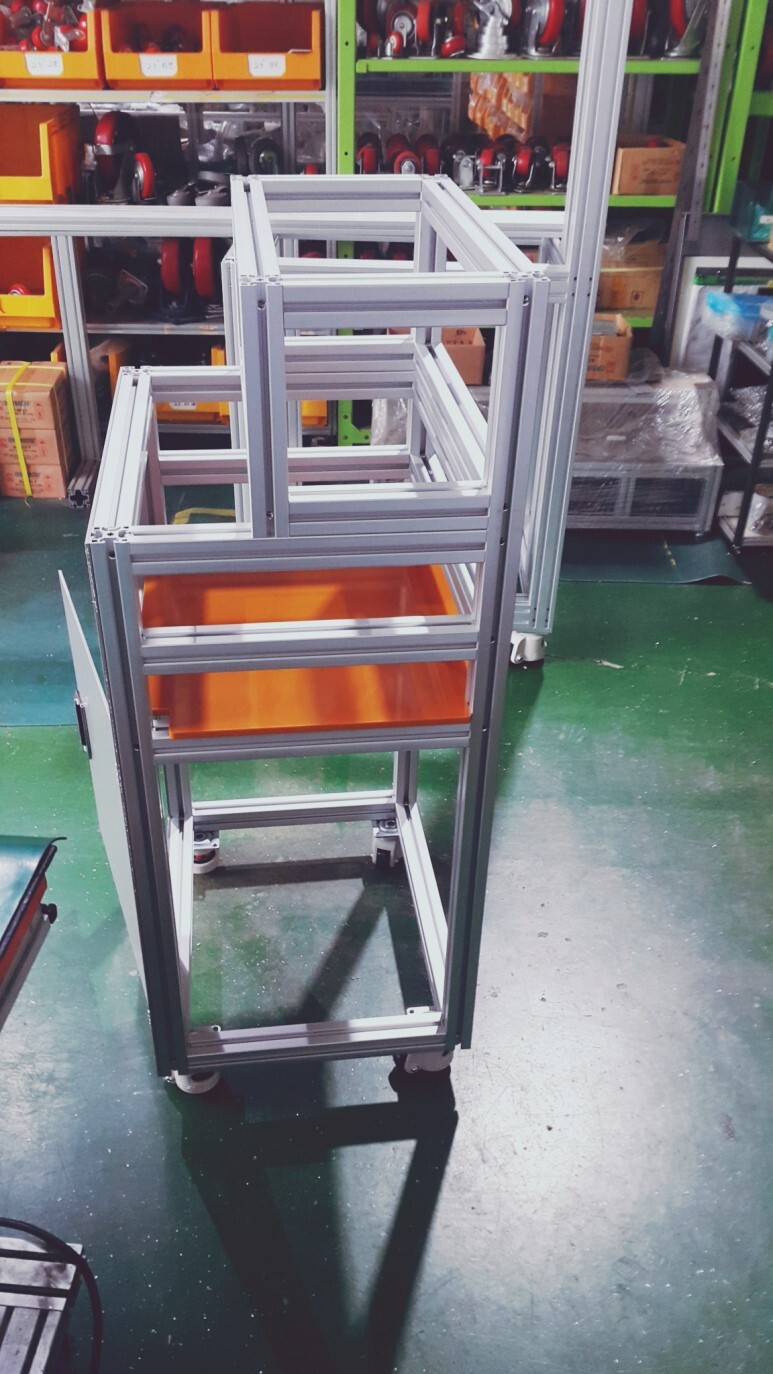

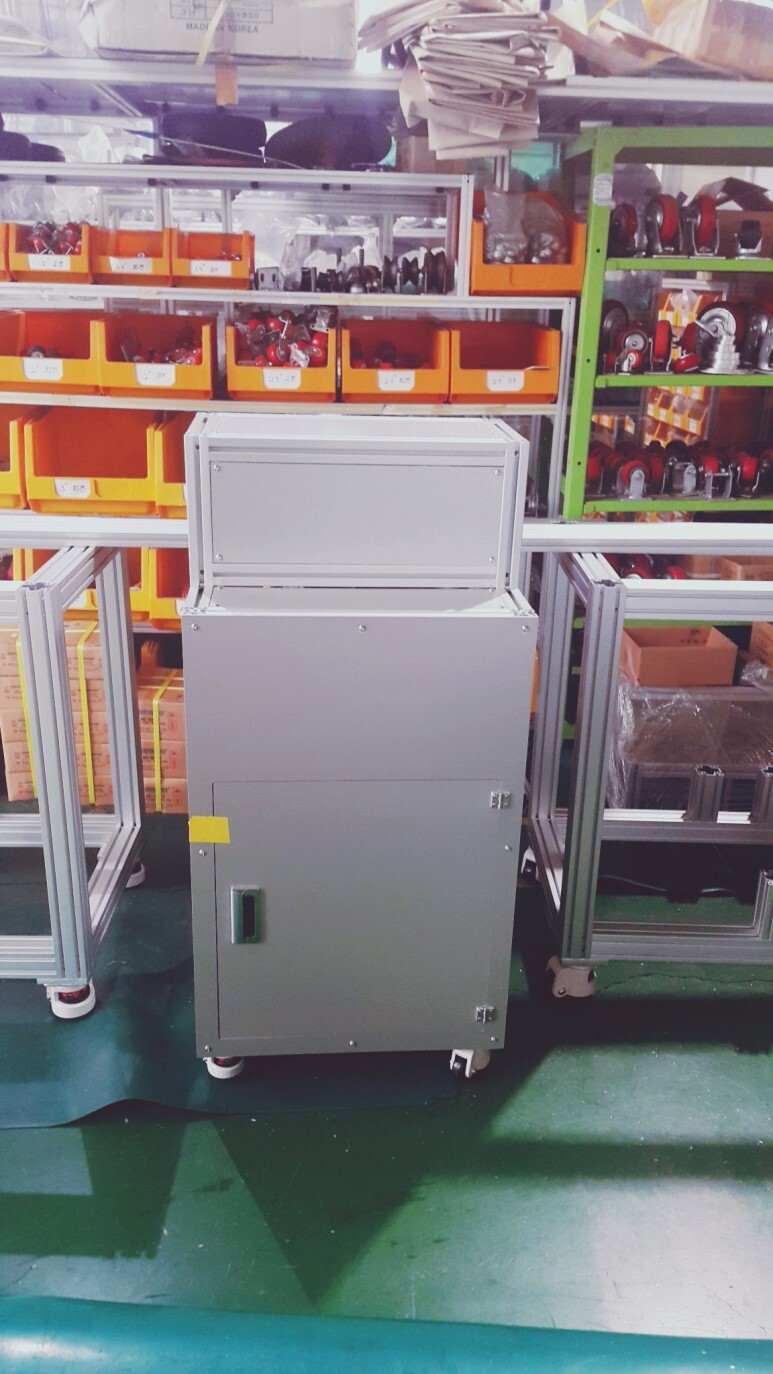

특이사항 및 설명	앞서 보여드린 기계프레임과 비슷한 모양이지만 다른점이 보이시죠? 일단 프로파일 크기가 다르고(남선 프로파일 40*40사용) 풋마스터의 종류가 달라졌죠.(직접 레벨풋이 달린 제품과 아닌제품) 또, 전면부분을 알콘판으로 막았죠. (상부-멀티블럭, 하부-문짝가공부착, 주변테두리 마감)   내부에는 뻬크판을 모따기 가공을 해서 프로파일 상부에 부착했어요. 확실히 알콘판으로 막는편이 깔끔해보이는 면이 있죠? 비슷한 모양라도 설계와 판막음에 따라 다른 느낌으로 제작되는걸 확인하셨나요??^^

​
