142.게시판 프로파일 프레임(공장 내 작업지시판) 제작 건
품명
|
게시판 프로파일 프레임(작업지시판) / 캐스터
|
프로파일 종류 / 결합방식
|
30*30 중량 / 각도절단+이너브라켓 or 카운터가공, 홀+조인트클립
|
판 종류 및 결합방식
|
출고 후 석고판10T 부착
|
마감재 사용
|
알루미늄 앤드캡 30용
|
특이사항 및 설명
|

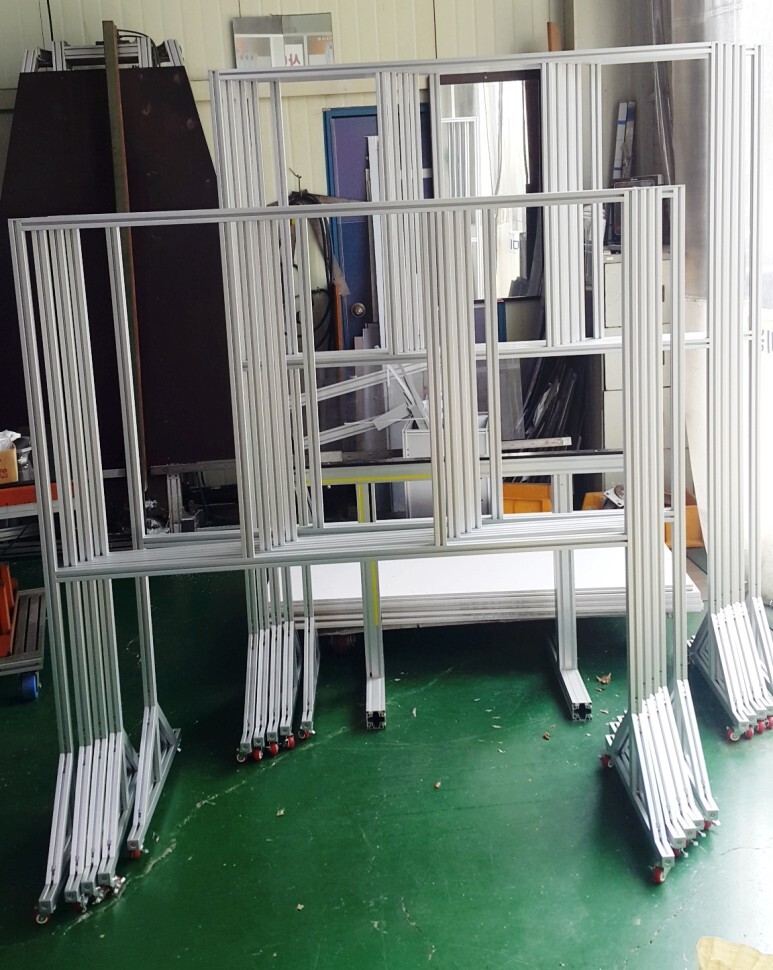

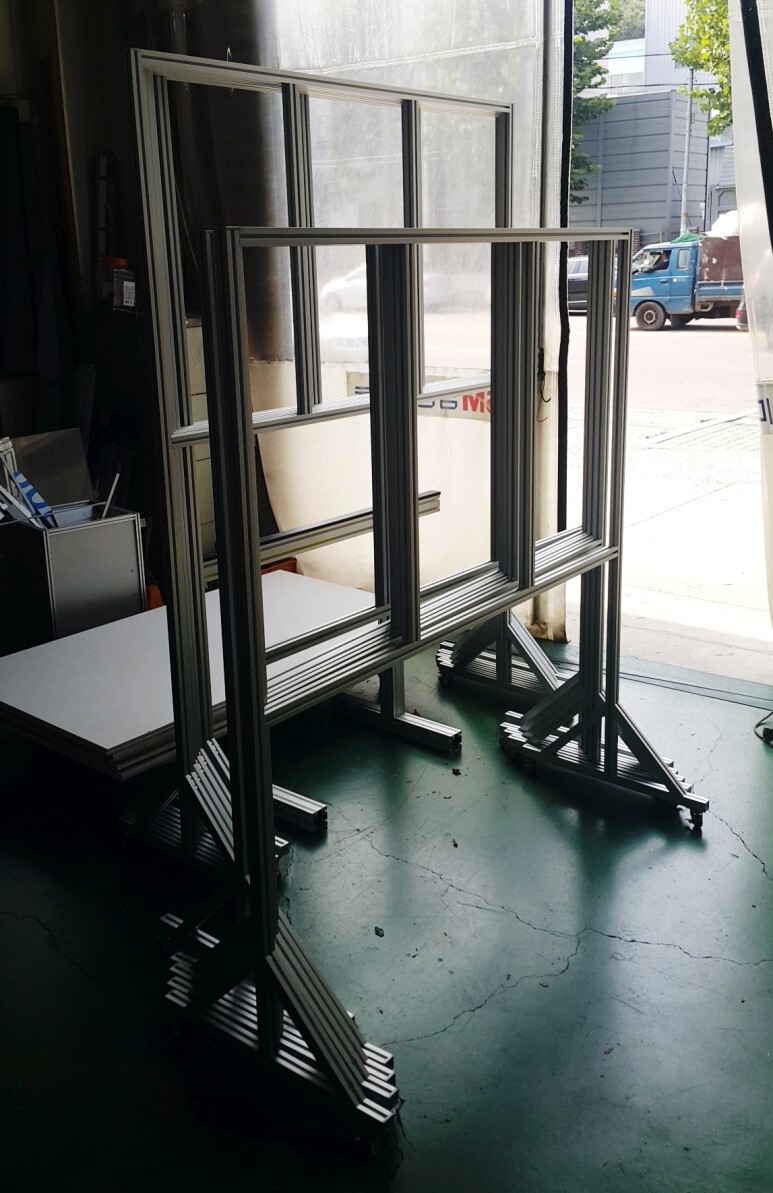

남선알미늄 프로파일 30*30프로파일로 제작한 게시판 프레임이에요.
프로파일 조립은 홀가공/조인트클립을 이용한 조립과
각도부분은 이너브라켓을 이용해서 조립했어요.
(각도 조립때는 카운터가공을 하기도 해요)
일반 게시판 프레임이라, 바퀴는 저렴한 2" 빨간바퀴를 부착했어요.
각 절단면 마감은 AL앤드캡과 접시볼트를 이용해서 마감했고요.
이 상태로 출고하면
프레임 상단 사각면에 석고판을 10T를 부착해
게시판으로 사용하시는 프레임이에요.
|
