143.알루미늄 프로파일 작업대/책상 프레임
품명
|
프로파일 작업대 / 책상(테이블)프레임
|
프로파일 종류 / 결합방식
|
30*30중량 /
홀가공+조인트크립, 카운터가공+카운터볼트, 스틸브라켓+티볼트너트
|
판 종류 및 결합방식
|
베크라이트(황색) 판재 /
라우터 가공 후 볼트/너트 고정
|
마감재 사용
|
플라스틱 앤드캡, PE커버 노란색
|
특이사항 및 설명
|

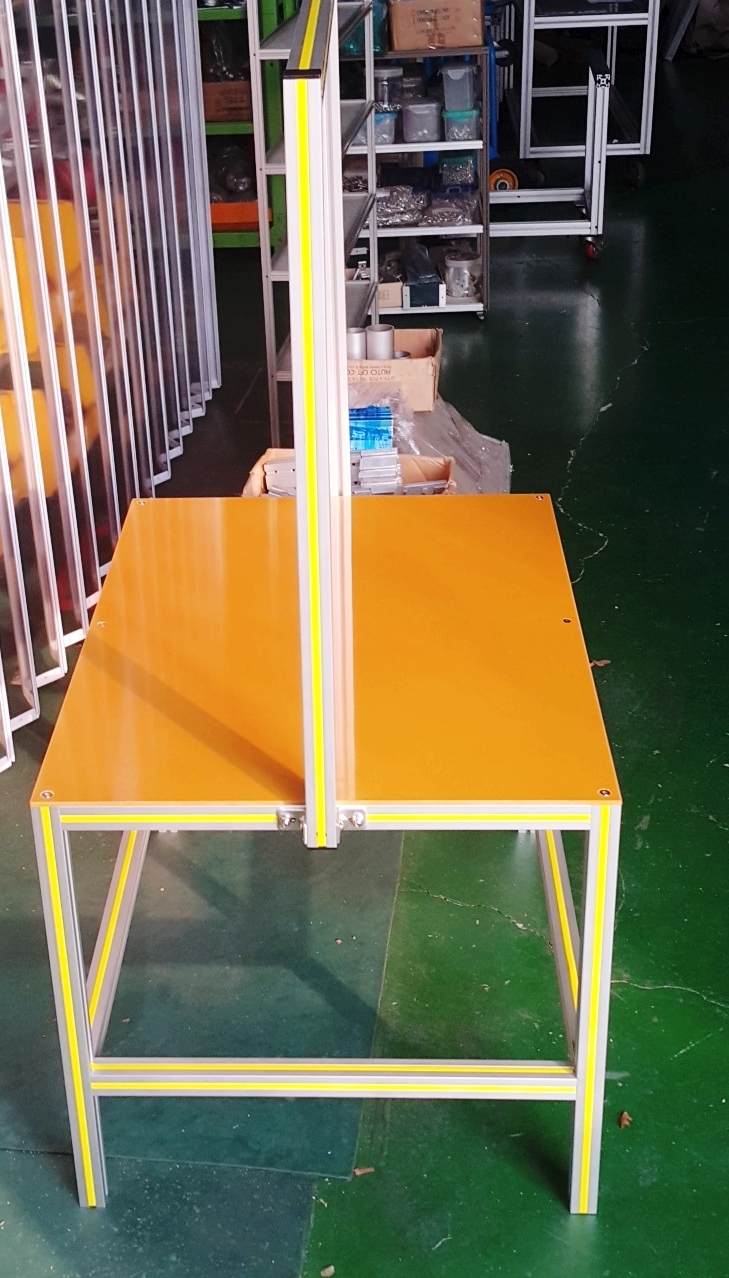

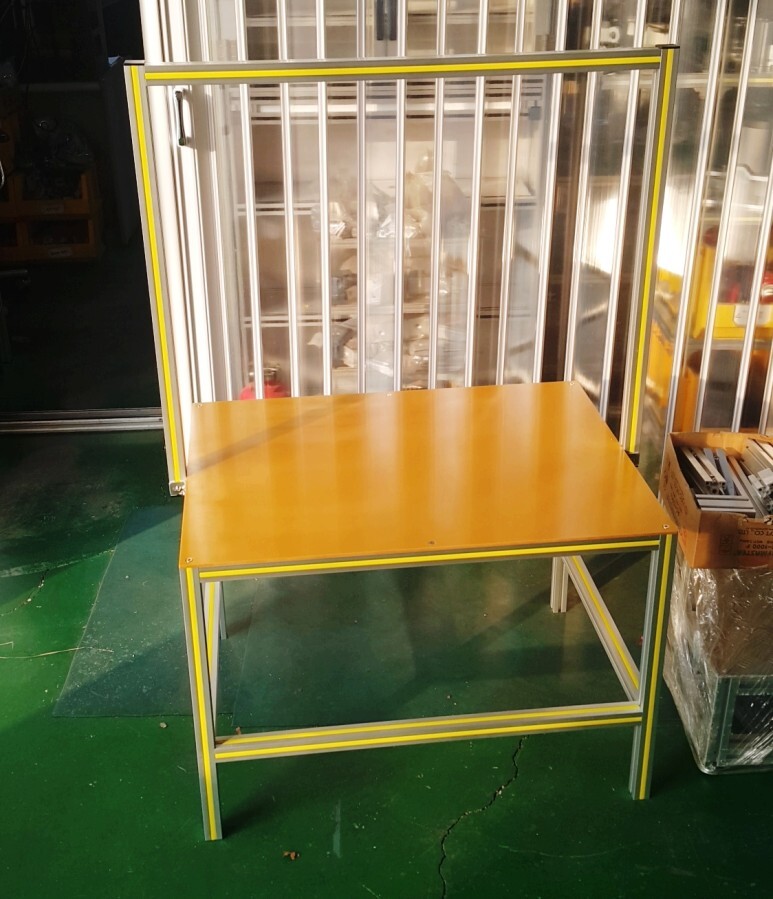

남선알미늄 30*30중량 프로파일에
조인트클립 및 홀가공을 통해 작업대 기본 모양을 잡았고,
"ㄷ"자 모양으로 제작한 프레임을
카운터가공 후 카운터볼트를 이용해서 부착했어요.
보강을 하기 위해 스틸브라켓과 T-bolt/nut로 양측에 부착했고요.
베크라이트 판재는 라우터 가공을 통해 프로파일 상부에 올려서
볼트/너트 고정했고,
T홈 마감은 PE커버 노란색을 이용해서 마감했어요.
노란색이라 눈에 많이 띄죠?
|
