146.알루미늄 프로파일 접이식 무대발판 프레임 제작

품명	접이식 무대발판 프레임(공연장프레임)
프로파일 종류 / 결합방식	40*40중량 / 홀가공+조인트크립, 다이캐스팅 브라켓set(T-bolt/너트), 힌지
판 종류 및 결합방식	알포판(알코판) / 티너트/접시머리렌지볼트 라우터 가공 통한 외곽 가공 및 홀가공
마감재 사용	알루미늄 앤드캡

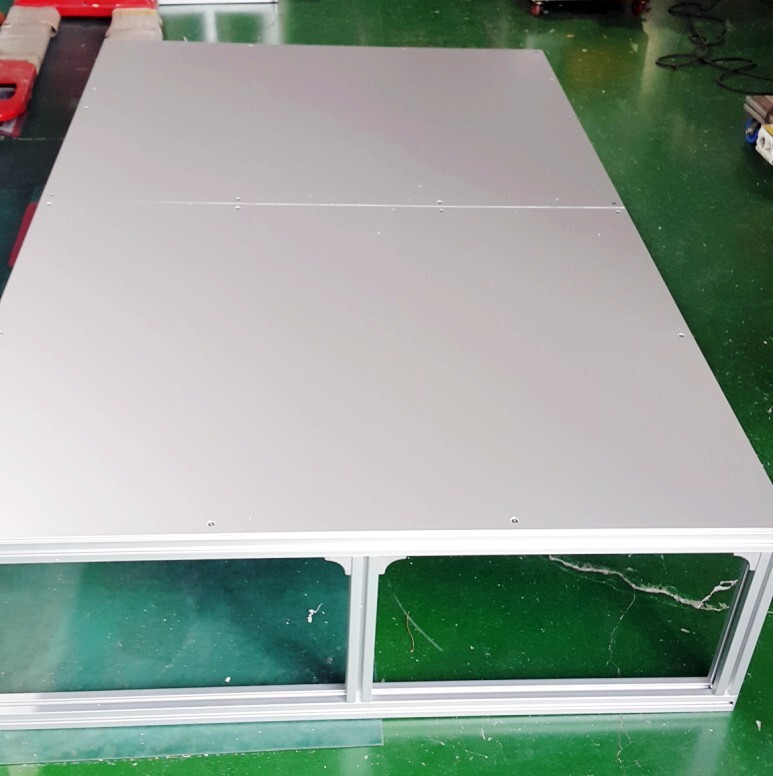

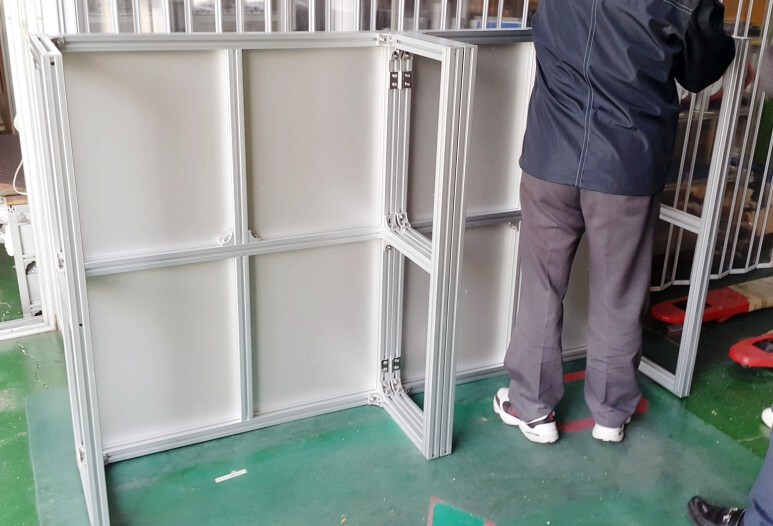

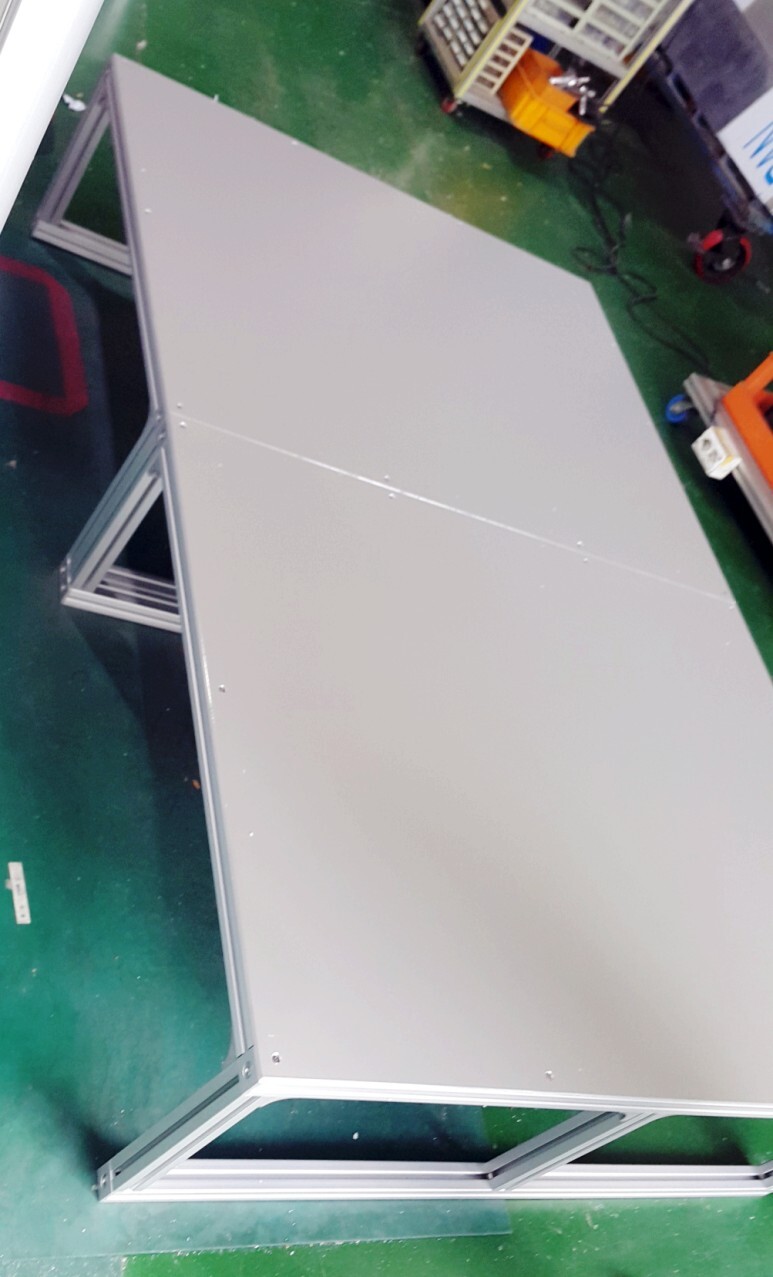

특이사항 및 설명	남선알미늄 프로파일 40*40중량으로 제작한 무대발판 프레임이에요.  ​ 기본 틀은 프로파일 홀가공 및 조인트클립을 이용해서 잡았고, 상판부분은 하중을 나눠주기 위해서 프로파일을 +형태로 조립했죠. 추가적으로 하중을 많이 받거나, 보강이 필요한 부분은 DCBK(다이캐스팅 브라켓)과 티볼트너트를 이용해서 보강했어요. ​  휴대성을 위해 다리를 분리하면 접을 수 있게 힌지를 부착한게 보이시죠? 힌지를 위로 붙여야 접이가 제대로 되는데, 힌지가 발판쪽에 붙으면 외형상이나 다칠 위험이 있다고 뒤로 붙인 케이스에요.  ​ 알콘판(알코판)은 라우터로 윤곽가공 및 홀가공을 해서 프로파일 T홈에 T너트를 이용해서 부착했어요.  ​ 깔끔해보이죠?
