151.알루미늄 프로파일로 제작한 제품 전시장+폴딩도어(투명)

품명	알루미늄 프로파일 제품 전시장+폴딩도어(투명) +레벨풋/우레탄바퀴/풋마스터
프로파일 종류 / 결합방식	외부 프레임 : 40*40R, 40*40중량/경량, 40*80 경량/중량 홀가공+조인트크립, 유니버설조인트 가공+유니버설 조인트, R타입 프로파일에 폴딩도어 레일 결합 및 투명 폴딩도어 세팅 ​ 전시장 프레임 : 30*30중량, 15*30 홀가공+조인트클립, DC브라켓, 슬라이드레일(서랍제작), 도어제작(힌지+자석+손잡이)
판 종류 및 결합방식	알포판(알코판), 투명아크릴, 청색PC / 라우터 가공을 통해, 멀티블럭+접시머리렌치볼트, T-홈 삽입
마감재 사용	플라스틱 앤드캡, PE커버 백색, 흑색,노란색

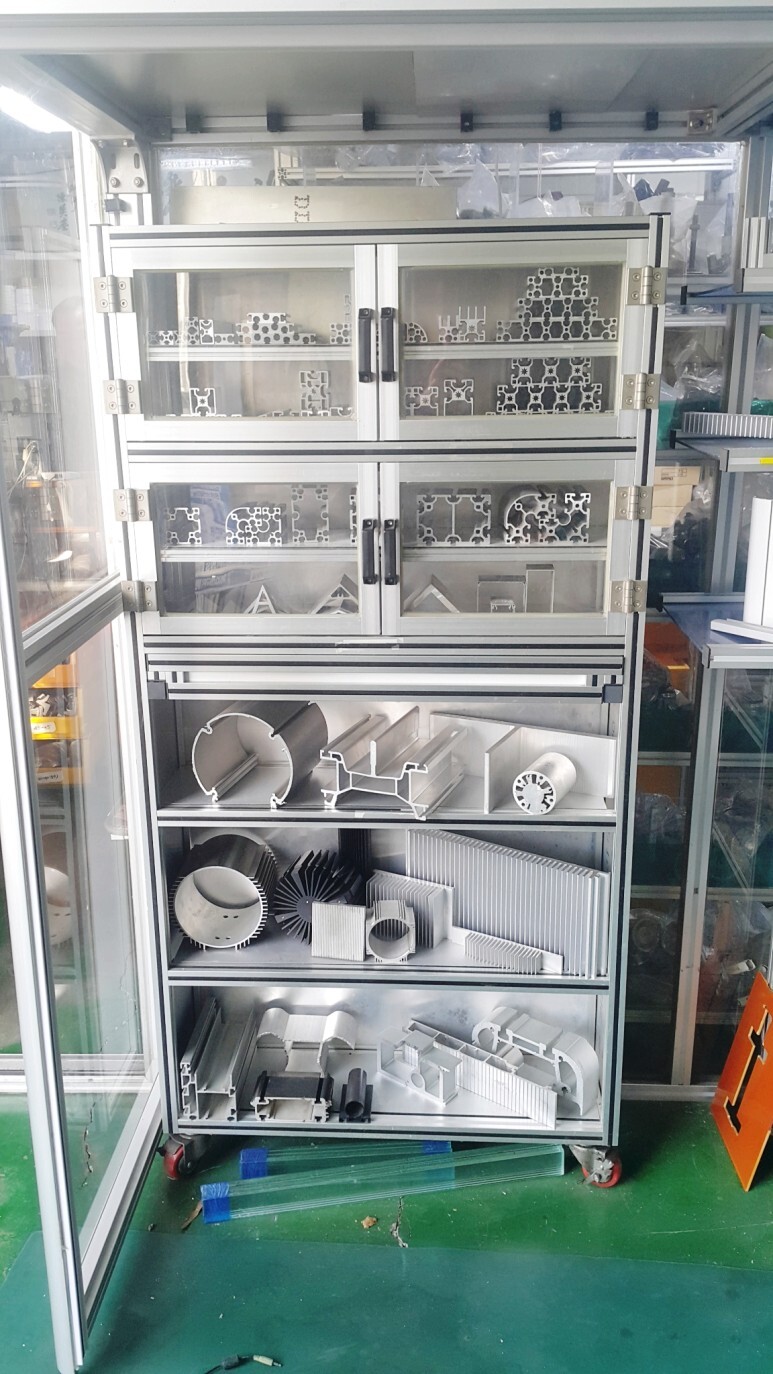

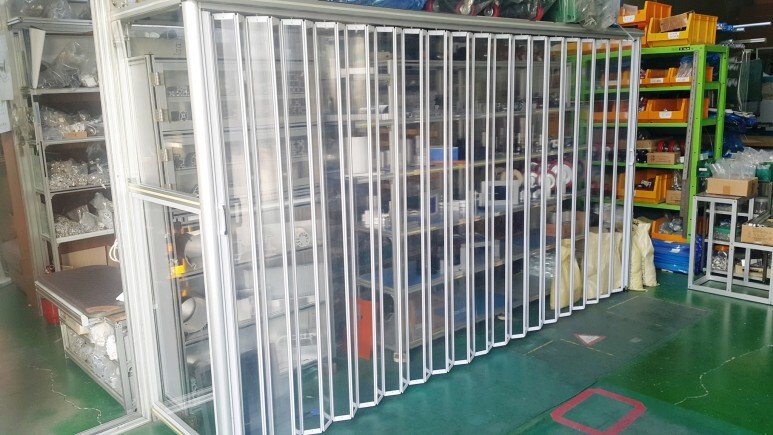

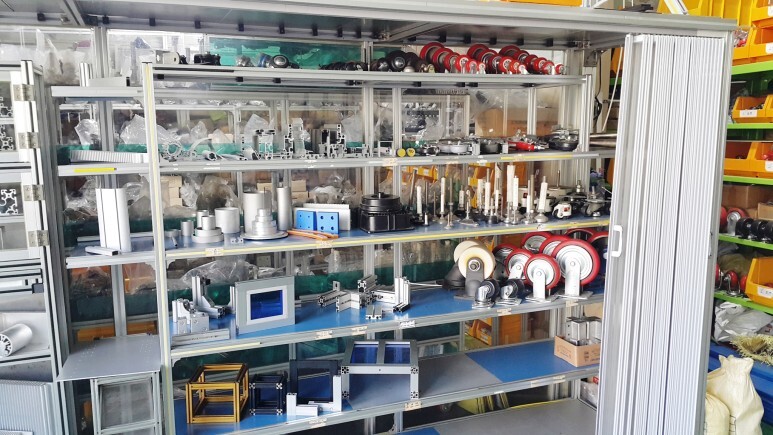

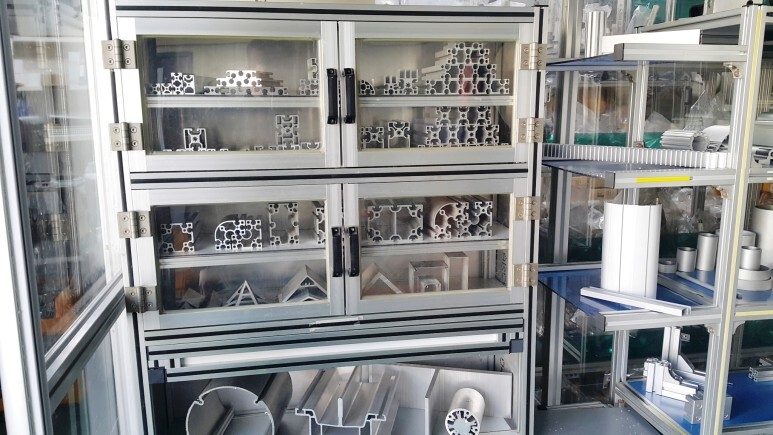

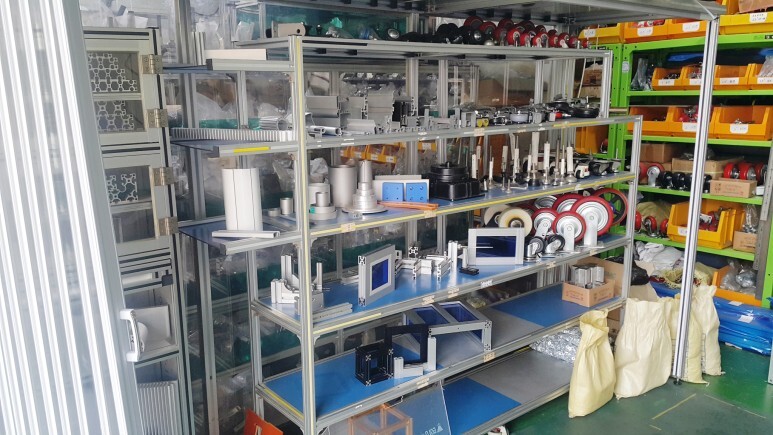

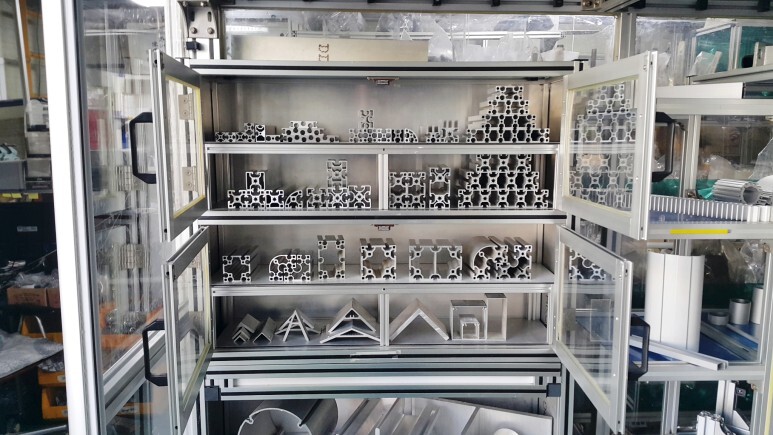

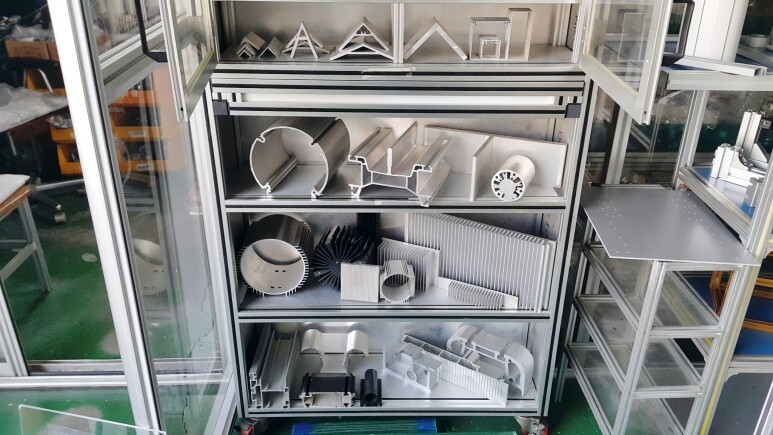

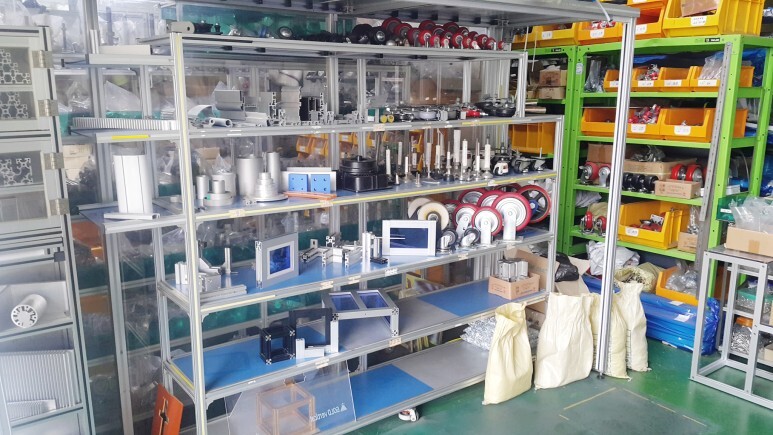

특이사항 및 설명	먼저, 외부프레임을 살펴보면, 남선알미늄 프로파일 40*40, 40*80, 40*40R을 이용해서 기본 틀을 잡은 후 폴딩도어레일 및 투명폴딩도어를 설치해서 먼지가 들어가는 걸 막은 프레임이에요. 기둥부분은 R타입을 사용해서 일반 프로파일보다 마감이 깔끔해보이죠? 상부에는 앵글브라켓을 이용해서 보강을 했고, 운반구를 올려놓는 선반으로 세팅했어요. ​ 전시장은 두종류로 제작했는데, 먼저 왼쪽의 전시장을 살펴볼까요? 상부는 문짝, 하부는 슬라이드 서랍 및 오픈형으로 제작했어요. 기본 조립은 홀가공+탭가공+조인트클립을 이용해서 조립했고, 도어는 15*30으로 도어를 제작해서 상부에 부착했어요. 중간에 하얀부분은 선반인데, 슬라이드 레일을 프로파일에 세팅해서 여닫이 서랍으로 사용할 수 있게 세팅했어요.   판재를 살펴보면, 외부 판막음은 T홈에 삽입 후 실리콘마감을 했고, 선반부 판재는 멀티블럭을 세팅하고, 판재를 고정하진 않고, 얹어놨어요. 이동을 위해서 우레탄 바퀴를 세팅해놓은게 보이시죠? ​ 오른쪽 전시장을 살펴보면, 프로파일은 조인트클립과 DC브라켓을 이용해서 조립했는데, 가운데 조립되는 부분만 DC브라켓을 이용해서 보강했어요. 모양은 일반 선반모양이고, 끝부분은 브라켓을 이용해서 연장했어요. 판재는 멀티블럭위에 얹어놓은 형태로, 판재를 사이즈에 맞게 잘랐기 때문에 판이 움직이거나 이탈하는 경우는 없어요. 이프레임은 하중을 많이 받는 프레임이라, 바퀴로 풋마스터를 부착했어요.
