알루미늄 프로파일/프로파일 프레임 제작 사진
149.프로파일 장비 몸체 프레임 제작 건
품명
|
알루미늄 프로파일 장비 몸체 프레임
|
프로파일 종류 / 결합방식
|
40*40중량 / 홀가공+조인트크립, 유니버설 가공+유니버설 조인트(UJ)
15*30 / 문짝가공(힌지+손잡이+자석브라켓)
|
판 종류 및 결합방식
|
아크릴(투명) 5T /
문짝 판막음을 위해 라우터 가공(매립형 손잡이)
|
마감재 사용
|
플라스틱 앤드캡(흑색)
|
특이사항 및 설명
|

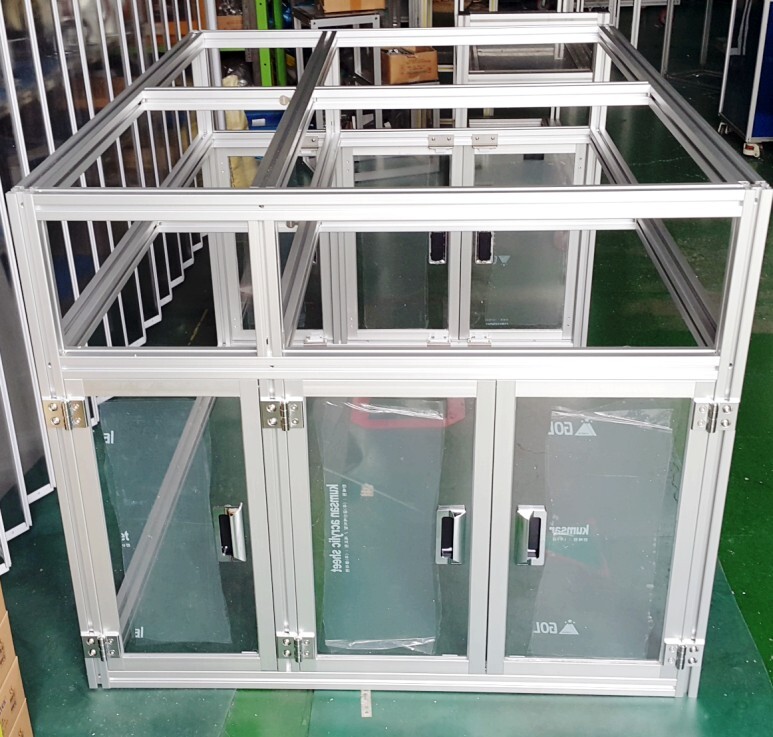

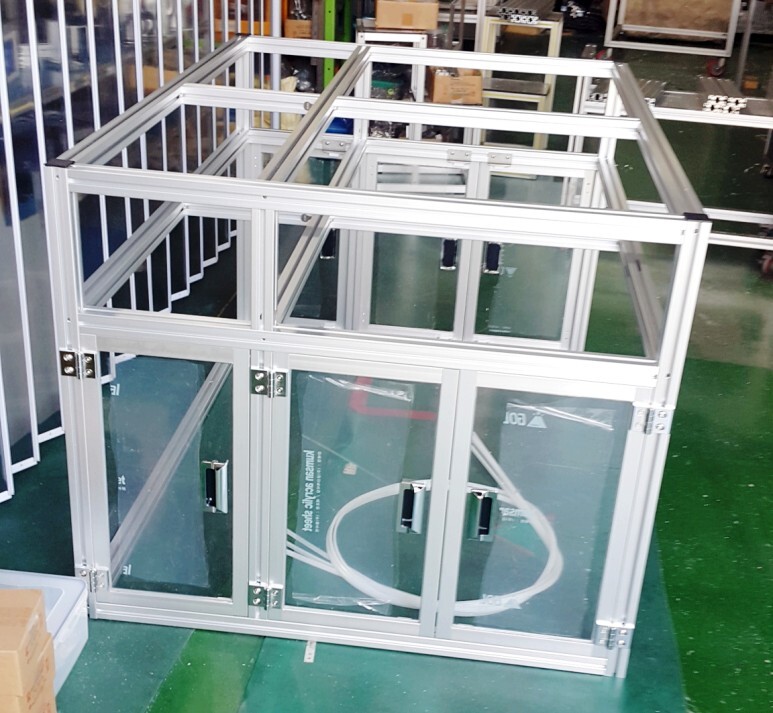

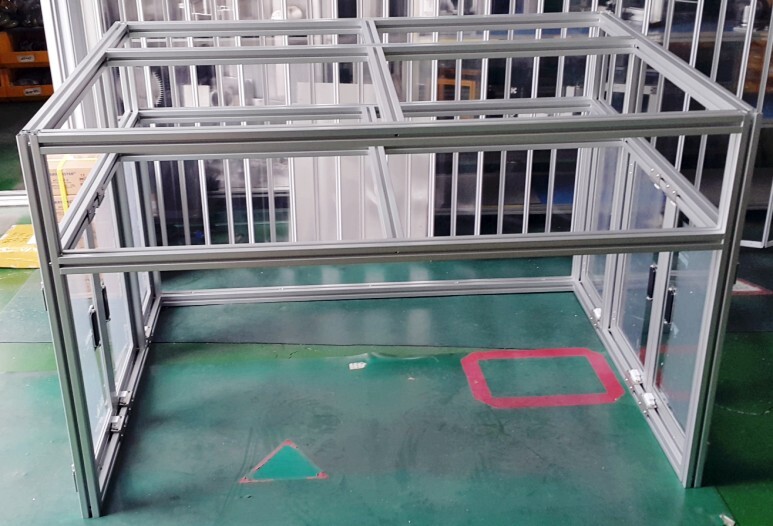

남선알미늄 프로파일 40*40중량과 15*30을 이용해서 만든 기계 몸체에요.
일반 사각 프레임과 달리 +교차되는 부분이 많아서
일반적인 부분은 홀가공/탭가공 후 조인트클립으로 조립하고
교차부분은 유니버설 가공 후 유니버설 조인트를 이용해서 조립했죠.
하부 양쪽 측면은 양개도어, 한개도어로 마감한게 보이시죠?
15*30 프로파일로 도어를 제작해서 부착했어요.
자석(마그네트)는 도어프레임을 제작 할 시, T홈에 고정할 수 없기때문에,
자석브라켓을 이용해서 부착했어요.
출고되면 하부 판금 프레임 위에 올려져서 장비세팅을 하게 되요!
|
