95.알루미늄 프로파일 렉/기계 선반 프레임, 발판 제작 총 2건

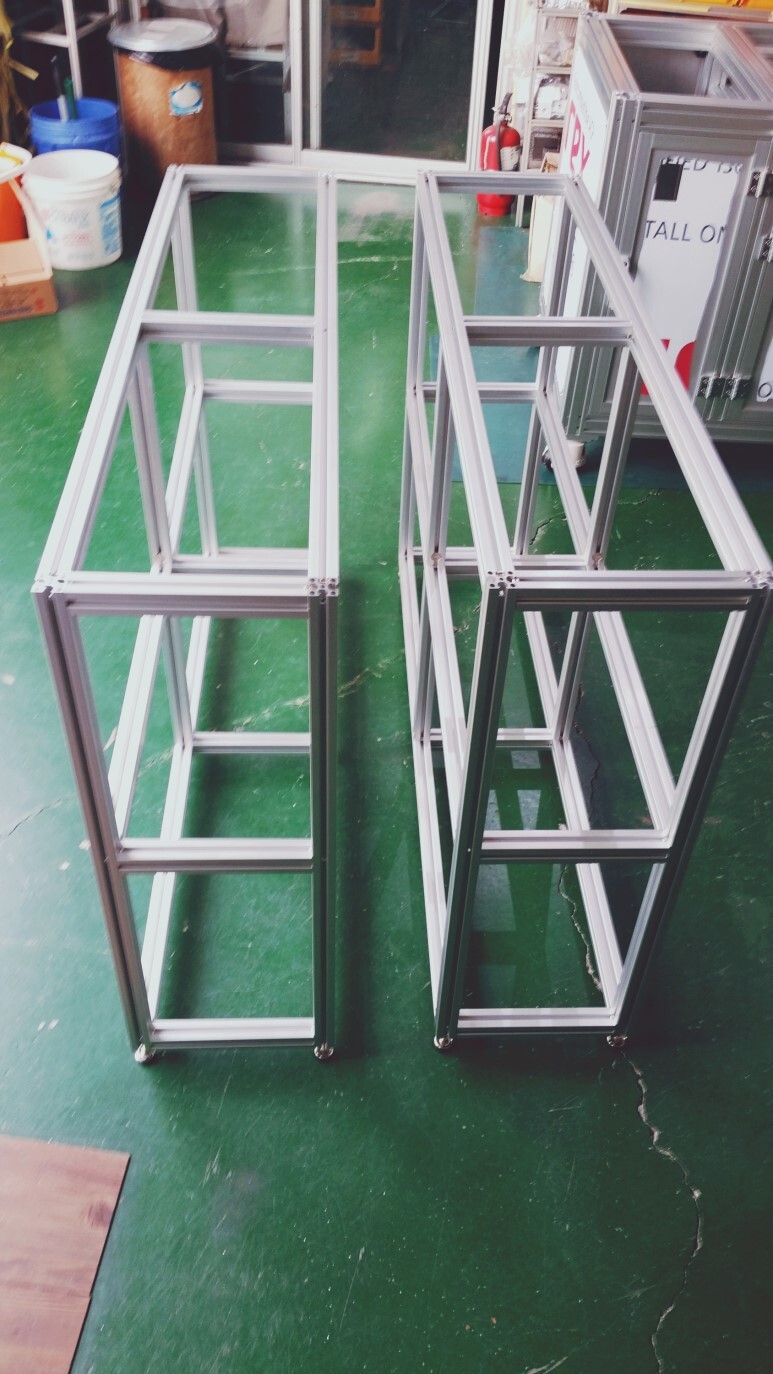

품명	프로파일 기계, 선반 프레임(조절좌)
프로파일 종류 / 결합방식	30*30중량 / 홀가공 + 조인트클립, 유니버설가공 + 유니버설조인트
판 종류 및 결합방식	무
마감재 사용	무
특이사항 및 설명	남선알미늄 프로파일로 제작한 렉, 기계 선반 프레임이에요.   상부에 기계를 세팅해서 기계프레임 및 선반으로 사용하기도 하고, 판재로 판막음을 하면 선반/렉으로도 사용가능한 프레임이에요. 제작은 보강부분을 먼저 조립 후 외곽부분을 조립하면 끝!   일반 조립은 홀가공 및 조인트클립을 이용해서 조립했고, 가운데 십자모양으로 조립되는 부분은 유니버설 조인트로 고정했어요.   요즘은 조인트블럭을 사용하면 유니버설 가공 없이 조립할 수 있어요.    최근에 이 프레임을 눕힌 모양으로 발판을 만든 적도 있으니 참고하시면 될 것 같아요.(상판을 올리고, 바퀴를 달면 이동형 무대발판이죠)

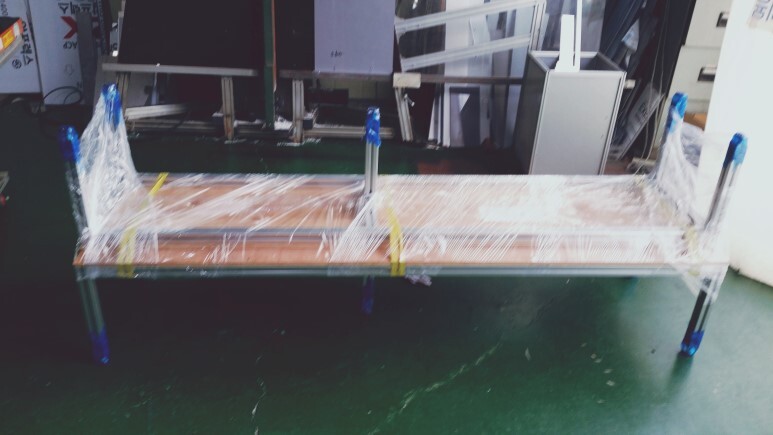

품명	프로파일 발판/선반프레임(레벨풋)
프로파일 종류 / 결합방식	40*40중량 / 홀가공 + 조인트클립
판 종류 및 결합방식	랩핑판 / 홀가공 및 T홈 고정
마감재 사용	무
특이사항 및 설명	남선알미늄 프로파일로 발판/선반프레임 이에요.   프레임의 경우 책상모양으로 제작 후 가운데 중앙에 보강다리가 들어간 형태에요. 길이가 길기 때문에 중간에 보강을 넣어준거죠. (안넣어주면 쳐짐이 나타날 수 있어요)   프로파일에 홀가공 및 탭가공 후 조인트클립을 이용해 조립했고, 바닥에는 높이조절을 위해 레벨풋을 부착했어요.   판재의 경우 일반 MDF의 경우 수분에 약해서 랩핑판을 이용해서 세팅했고, 얼핏보니 베크판과 비슷하죠?   판재의 경우 원가절감을 많이 고민하시는 분들이 많아요.   그런데, 일반 합판들은 권하지 않아요. 일반 합판 사용 시, 추후 안정성 문제가 나타날 확률이 많거든요.

​
