(남선알미늄)알루미늄 프로파일 및 일반적인 프로파일의 특징
남선알미늄
알루미늄 프로파일은
프로파일 종류와 부속이 다양해서,
여러 방법으로 조립이 가능합니다!
먼저, 프로파일의 선택!
프레임의 필요한 용도나
올릴 물건의 하중에 따라 선택하게 됩니다.
제작된 프레임에
가벼운 것을 거치하거나,
하중이 많이 받지 않는 경우,
집에서 사용하는 간단한 프레임의 경우
프로파일 20계열을,
일반적인 사용으로
적당한 프레임을 제작하고 싶다!
하중이 과하게 걸리지 않는
프레임이 필요하다!
대중적인 프로파일을 사용해보고 싶다!
부품의 선택성이 많은
프로파일을 사용하고 싶다!
이럴 때
프로파일 30/40계열을,
프로파일 설계물이
하중을 많이 받는 경우,
기계프레임제작,
공장프레임 제작 시,
또는, 난 튼튼한 프로파일로 만들고 싶다!
프로파일 60/80계열을
더 튼튼한 프로파일이 필요하거나,
힘을 받는경우는
그 이상으로 두꺼운 프로파일을...
여기서 프로파일
20/30/40/60/80은
프로파일의 단면 길이(mm)를 가리킵니다.
<- 요 프로파일은 40*40프로파일이 되는 거죠
프로파일의 종류는
다음 포스팅 때 자세하게 설명해드릴게요.
다음은 조립!
일반적인 조립방법은 아래와 같고,
필요에 따라 다른 조립방법을 사용하기도 합니다!
◆브라켓을 통한 조립
프로파일의 별도 가공이 힘들 땐 브라켓 사용 조립!

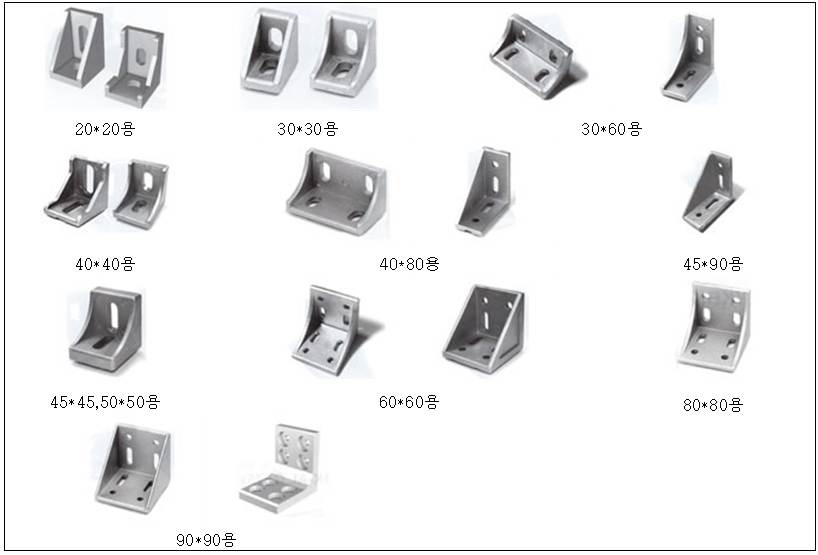

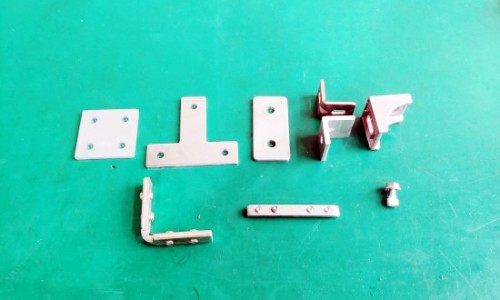

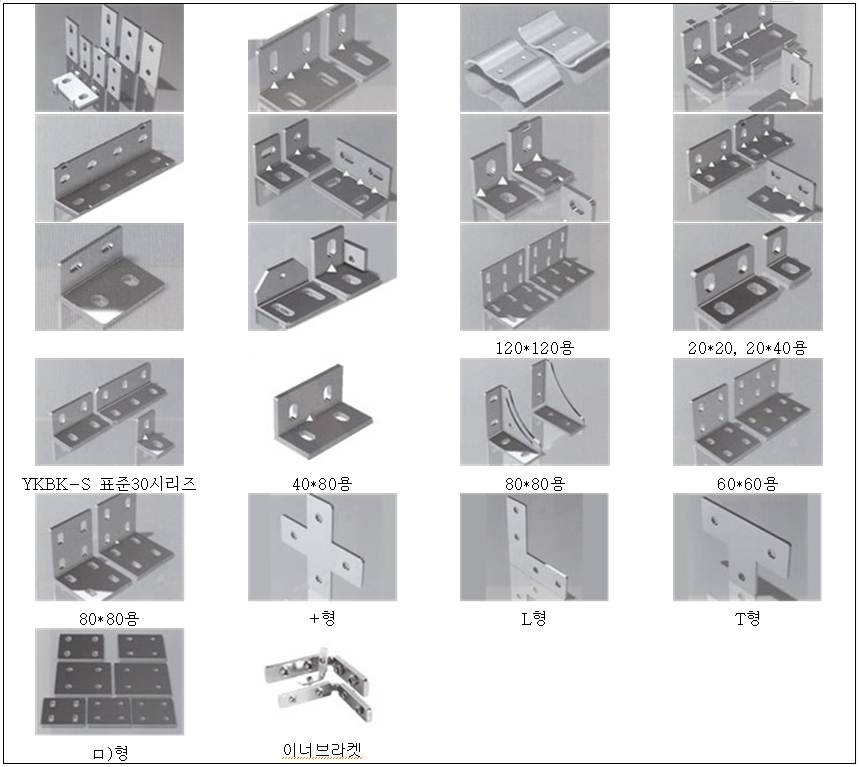

(이너브라켓, 롱너트, 다이케스팅 브라켓(DC BK),
스틸브라켓(I/L/ㅁ/ㅗ/+ 등)
브라켓을 사용해서 조립하는 경우
설계 수정이 편리하고,
별도 가공이 없기때문에
초보자도 편하게 조립할 수 있어요.
보통 프로파일 브라켓에
사진과 같이 티볼트/너트를 사용하거나,
사각/스프링너트와 렌치볼트를
사용해서 조립을 해요.
작업자의 스타일에 따라 부속은 달라지니까
편하신 방법을 사용하시면 되고요.
독일에서는
실용성을 중요시하는 특징 때문인지,
특별한 경우가 아니라면
브라켓을 통한 조립을 사용해요.
브라켓이 프레임 세팅에
방해가 되지 않는다면
브라켓 조립을 추천드려요.
일반적으로 조인트클립을 사용한 경우보다는
더 강한 체결력을 가지거든요,
물론 강한 체결력을 위해선
프로파일에 홀가공+조인트클립 조립 후
브라켓을 보강해주면 좋아요!
자세한 내용은 이 포스팅을 참고해보세요.
https://blog.naver.com/alprotech/221499610771
브라켓을 이용한 알루미늄 프로파일 조립
◆직결체결
(홀가공+조인트클립 or 카운터볼트)
깔끔한 외관을 원할 땐 홀가공 및 탭가공 후
조인트클립 조립방법을 사용해요.
요즘 가장 제일 많이 사용되는 조립방법이죠!
브라켓처럼 외부 노출되는 부분이 없으니
깔끔하기도 하고, 기계세팅 시 방해받지 않으니,
더 편하게 작업할 수 있죠.
대신 가공기계가 있어야 가능한 조립법이에요
(최소한 드릴과 드릴링머신은 있어야하죠)
필요한 가공은
프로파일 탭가공,

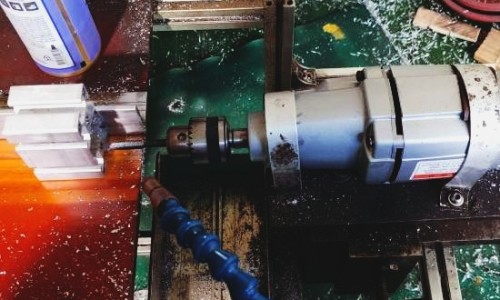

프로파일 홀가공이고,
필요부속은 조인트클립이 필요해요.
렌지볼트(카운터볼트)로도 조립 가능하고요.
이 조립법은 가공이 잘못되면
프로파일에 흔적이 남기 때문에...
신경을 바짝 써야하죠!
자세한 내용은 여길 참고해보세요.
https://blog.naver.com/alprotech/221499501371
알루미늄 프로파일 탭(Tap), 태핑 가공
https://blog.naver.com/alprotech/221499536758
알루미늄 프로파일 홀 가공 / 프로파일 조인트클립 사용 조립
◆다른 방법들!
연결부위에 따라
직결체결(조인트클립을 통한 조립)시
조립 불가능한 부분이 있는데,

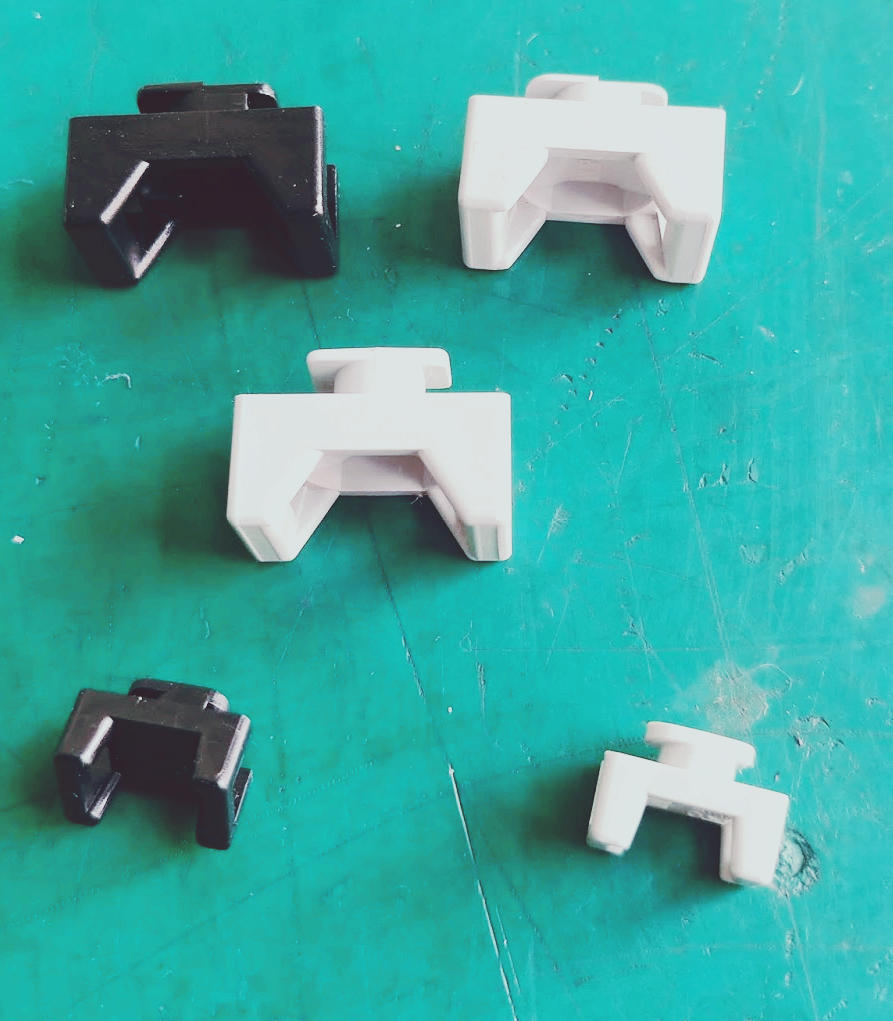

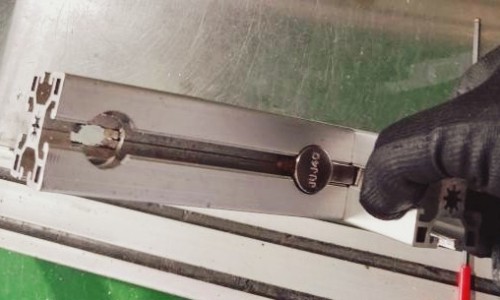

이럴 때 유니버설 조인트/조인트블럭을
사용하기도 하고,
조인트블럭
https://blog.naver.com/alprotech/221500390037
알루미늄 프로파일 유니버설조인트(UJ) 가공 및 사용법

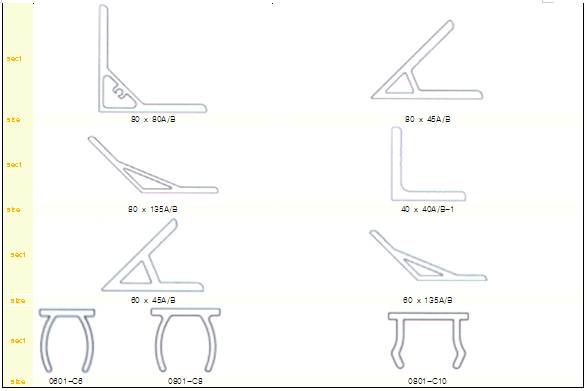

각도를 주기위해서
앵글브라켓이나

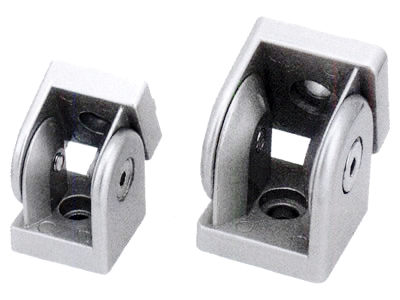

앵글조인트블라켓(앵글힌지)을 사용해요.
전선세팅을 위해서 프로파일 마운트를 사용해서
전선정리를 하기도 하고...
응용방법이 많아요.
이런 내용들은 차차 포스팅하도록 할께요!
여튼!
프로파일은
다양한 용도에 맞춘 사용이 가능하다는 거죠.

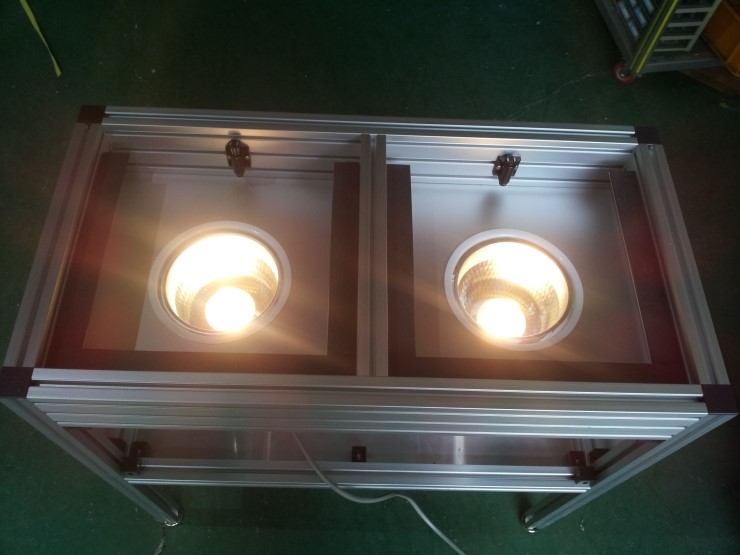

조립에 익숙해지시면! 아래와 같이

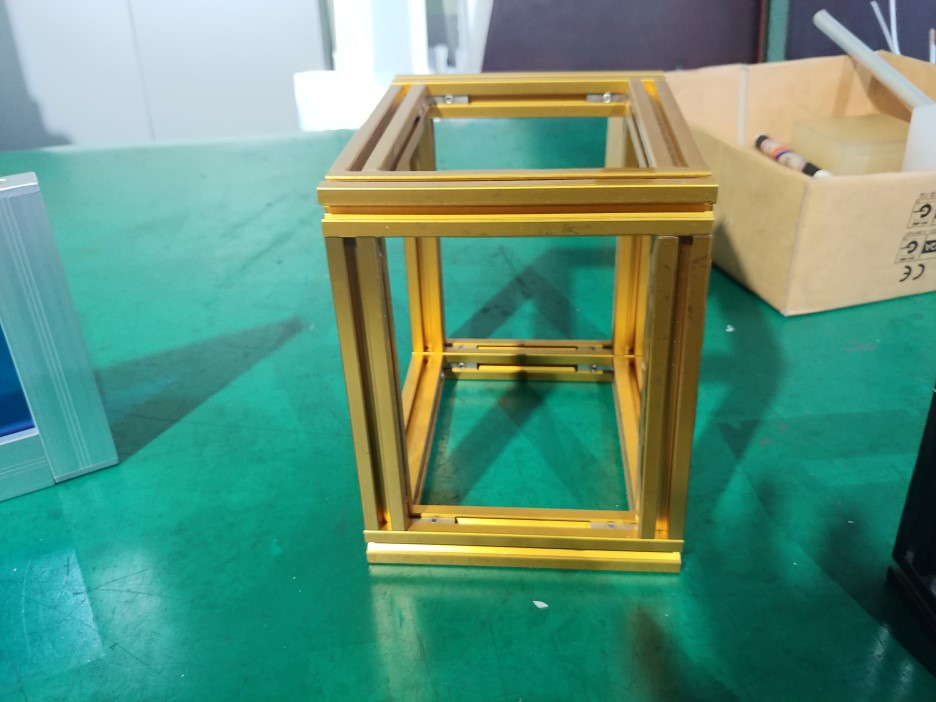

<-이렇게 각도를 준다거나

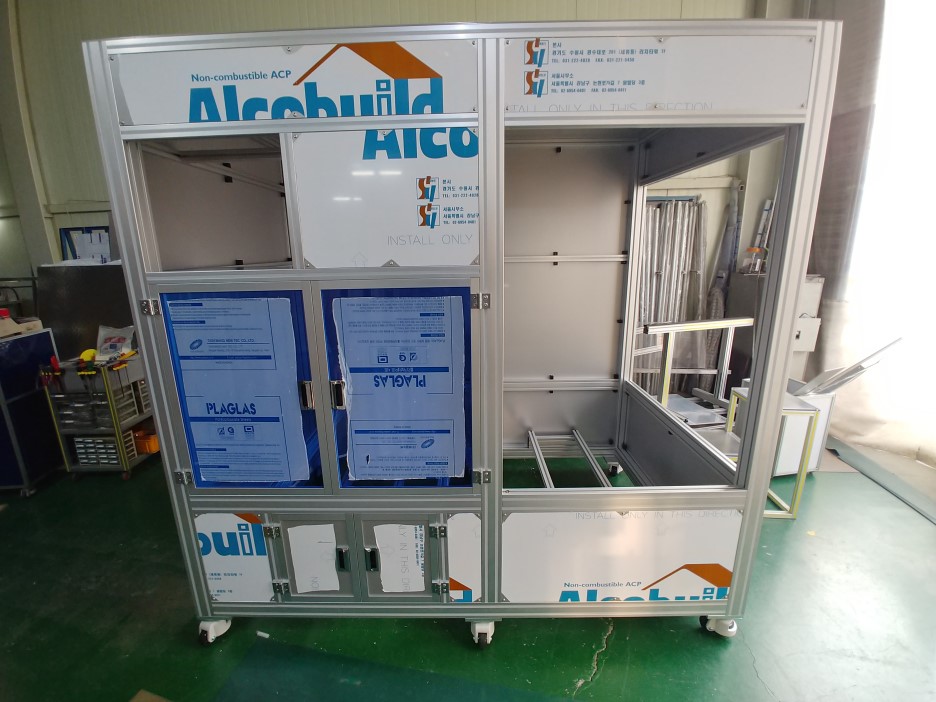

<-용도에 맞춰서 틀도 짜고

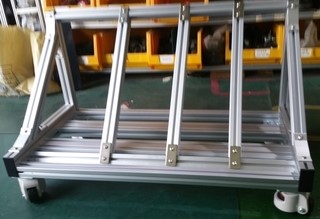

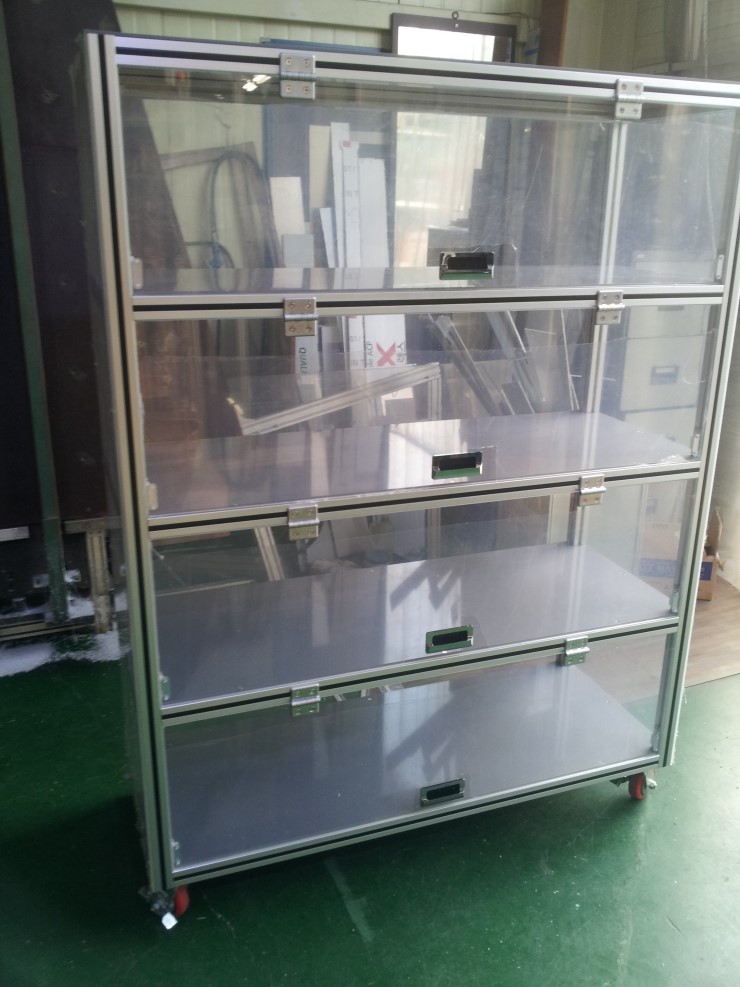

<-보관함(렉/rack프레임)에 도어식으로 여닫이를 만들기도 하고
<-높낮이 조절이 되는 바퀴를 달아서 기계용 프레임!

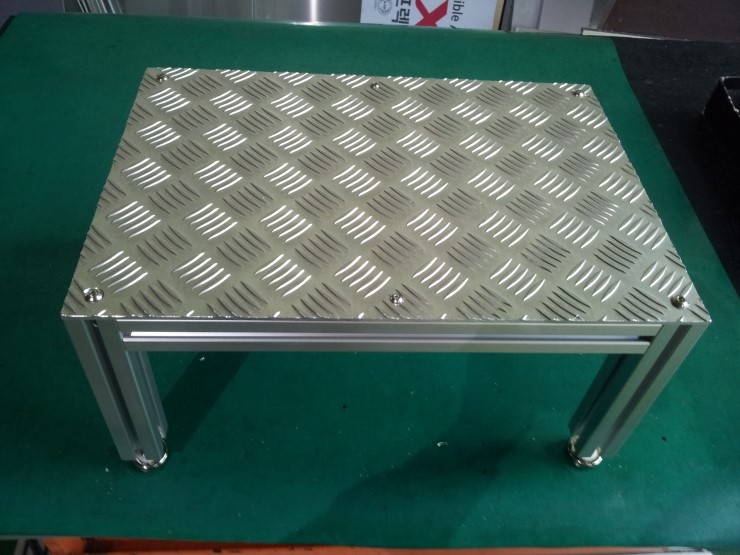

<-판을 붙여서 발판도 만들고

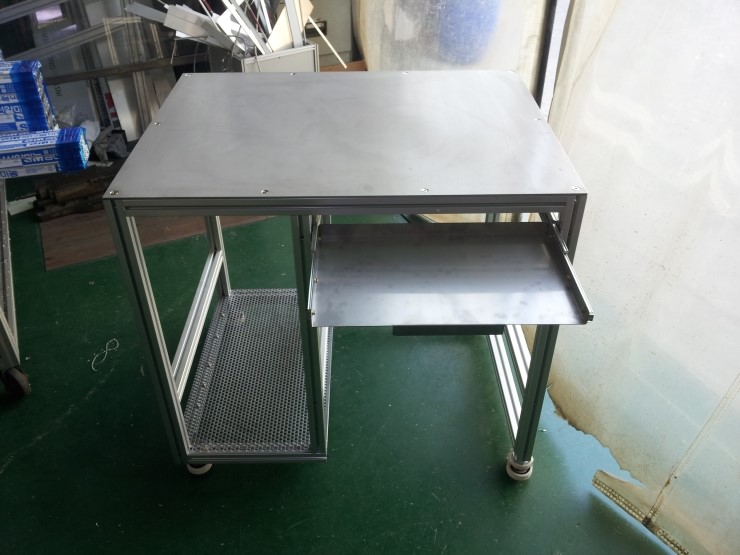

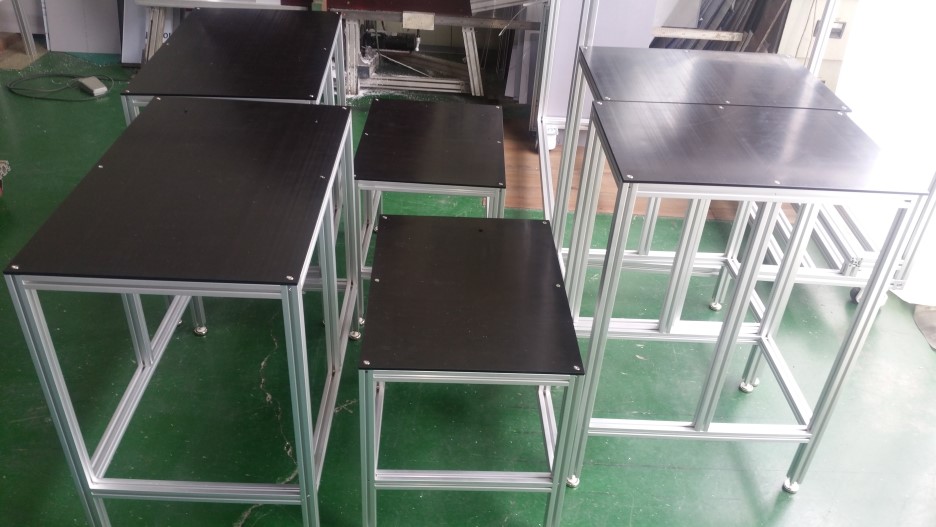

<-책상을 만들기도 하죠
여기서, 남선프로파일시스템의 특징
☞HOLE 가공이 용이한 구조
Profile의 개구부에 Center Line(V홈)이 있어
Hole 가공시 드릴의 정위치 설정이 용이합니다.

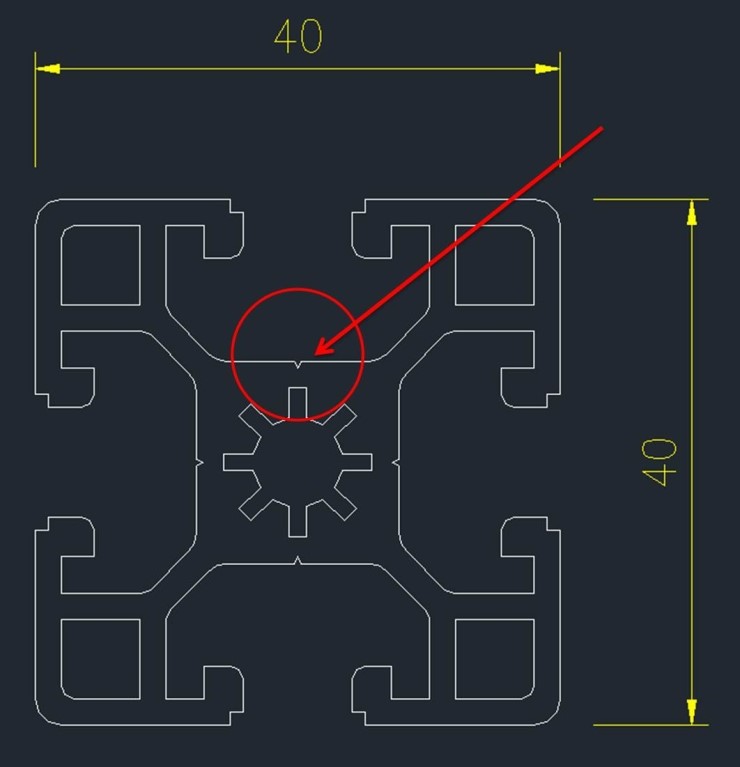

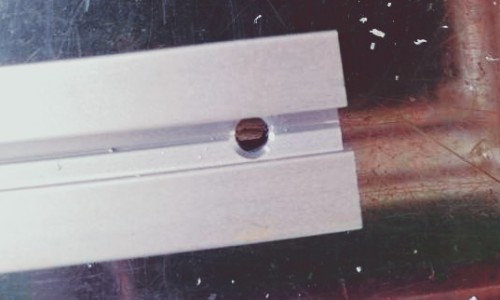

<-빨간 원부분의 v홈 덕에 정 중앙에 맞추기가 편해요!
☞우수한 재질과 표면
A6063-T5의 재질로 충분한 강도와
표면이 완벽하게 처리되며,
외관이 미려하고 우수한 기계적인 성질을
자랑합니다.
남선하면 샷시/창호가 떠오르시죠?
알루미늄에 노하우 있는 업체이니
당연한 얘기겠죠?
☞다양한 형상과 명확한 기술자료
Profile의 개구부가 5,6,8,10㎜의
다양한 구조로 형성되어 있어,
용도에 따라 선택 사용이 편리합니다.
프로파일 20의 경우 5mm,
프로파일 30은 6mm,
프로파일 40/50은 8mm
프로파일45는 8/10mm(보쉬프로파일 타입)
로 형성되어 있어요!
또, 프로파일은 이상적인 구조설계로 경량으로도
그 기능을 충분히 발휘해요!
그리고,단면계수, 단면2차 Moment,
휨강도, Factor등
구조설계에 필요한 자료가 제공되니까
믿을 수 있죠.
그래서 프로파일은!
자동화 설비,
전용기 및 로봇용 베이스 프레임,
콘베이어용 프레임,
각종 조립용 작업대, 전선 배관용 알루미늄,
실생활까지 다양하게 사용됩니다!
표로 정리해보면!
|
구분 |
사용처 |
|
산업 자동화 |
첨단산업분야 (로봇 프레임, 크린룸 필터 프레임, 에어실린더 튜브 등) 물류 시스템(컨베이어 프레임 등)의 모든 자동화시스템 |
|
전자/ 전기 |
우수한 내자성, 전기전도성, 열전도성 등으로 PDP/오디오 패널, 스피커 케이스, 전선용 부스바, 모터 케이스, 방열판 등에 사용 |
|
건축/ 토목 |
강도와 경량화, 내식성, 다양한 색상표현 등으로 토목용 서포터, 거푸집, 족장판 및 무대트라스, 유리온실, 가드레일 등 다양한 용도로 사용 |
|
수송 분야 |
경량화 및 합금별 용이한 강도조절, 내식성, 저온특성 등으로 각종 자동차부품 (엔진마운틴, 트럭적재함 등), 농기계부품, 철도차량 내외장재 등 수송산업분야에 널리 이용 |
|
생활/ 레저 용품 |
가볍고 견고하고 녹슬지 않으며, 뛰어난 가공성으로 사다리, 행가, 광고간판, 텐트, 천막 등에 널리 사용 |
앞으로 더 많은 자료를 보여드릴께요!
