알루미늄 프로파일 탭(Tap), 태핑 가공(Tapping)(조인트클립 사용을 위한 가공)
오늘은 본격적으로
가공에 대한 글을 포스팅해볼까 해요.
알루미늄 프로파일에
가장 기본이 되는 가공에는
탭가공과 홀가공이 있어요.
(그 외에도 매우 다양하지만...)
오늘은 탭(태핑)가공에 대해
알아보려고 해요!
프로파일은 절단면 중앙에 위치한 홀에
탭가공을 내게 되는데
위치는 아래 사진을 참고하시고

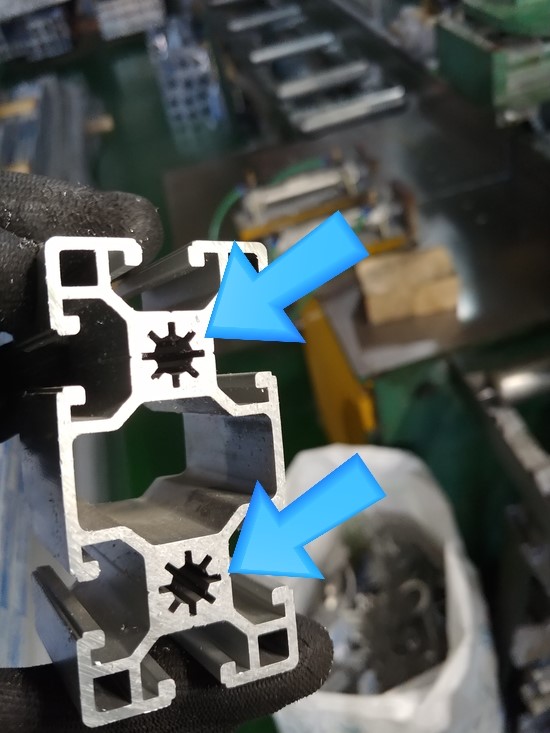

←40*80경량의 절단면,
화살표 부분이 탭을 낼 부분
프로파일 사이즈별로 탭 크기가 달라요!
표로 살펴보면 아래와 같아요.
5mm |
6mm |
8mm |
10mm |
20계열 |
30계열 / 60계열 |
40계열 / 45계열 / 50계열 / 80계열 |
45계열 |
10mm탭도 있는데 잘 사용하지 않아요.
(45x45/45*90 M10용)
탭을 내는 방법은 두 가지에요!
탭드릴을 이용하거나,
일반드릴을 이용하는거죠.
먼저 탭드릴을 이용하는 걸 볼까요?

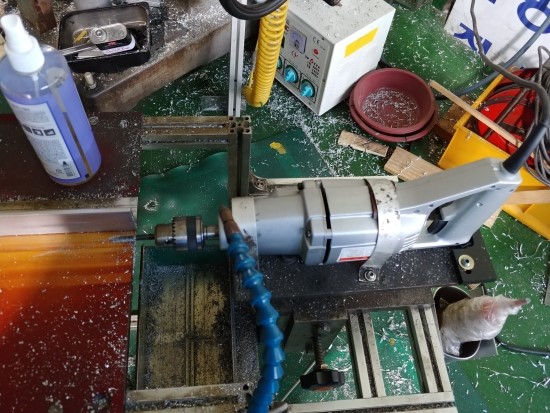

←직접 제작한 탭핑기 테이블 사진
←탭의 드릴 비트 교체

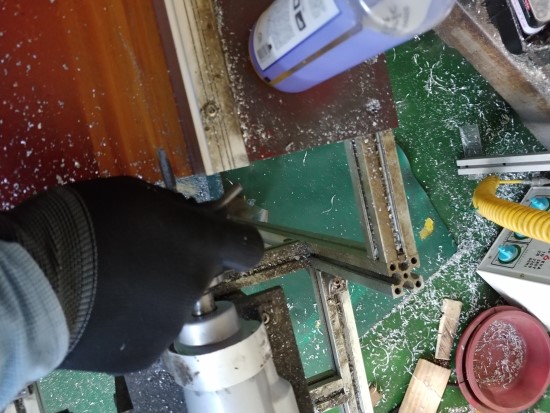

←프로파일 크기에 맞춰서 드릴 위치 조절
나머지 과정은 영상으로 보시죠

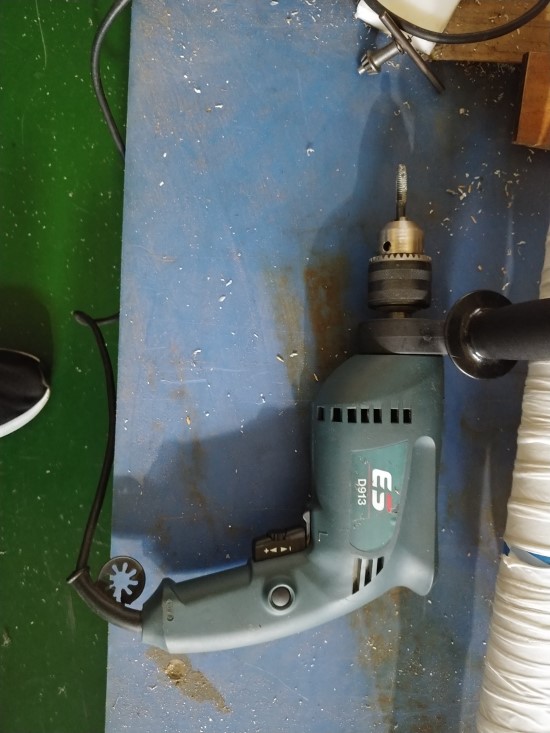

이번엔 일반 드릴을 이용하는 방법이에요.

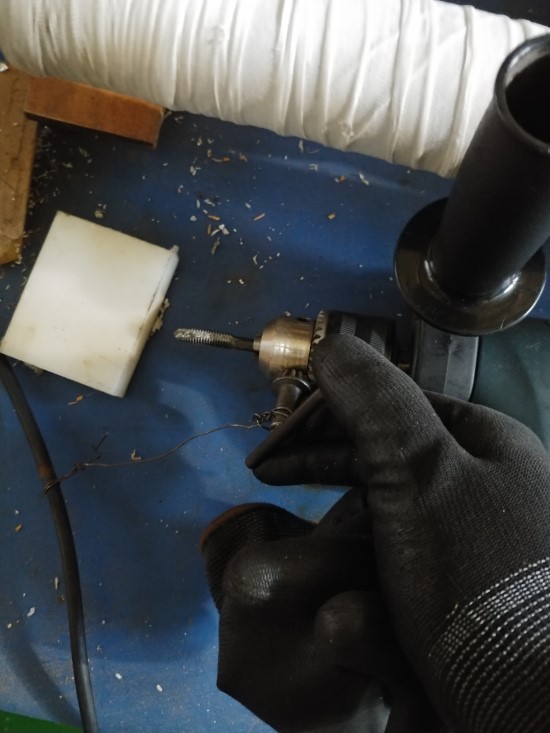

←드릴에 탭핑용 드릴을 장착하고

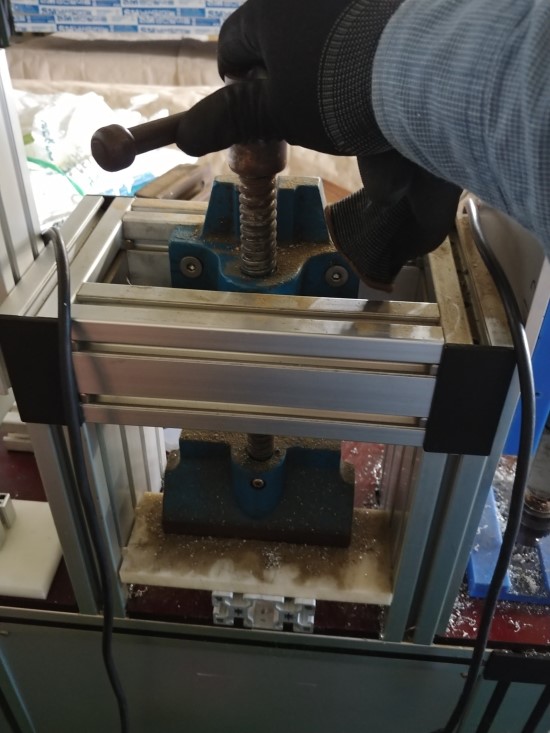

바이스에 가공할 프로파일을 고정
(줄로 묶어서 고정하는 경우도 있어요)
나머진 영상으로 보시죠.
이렇게 탭 내는 과정을 보셨어요.
결과물을 보시죠!
(전)

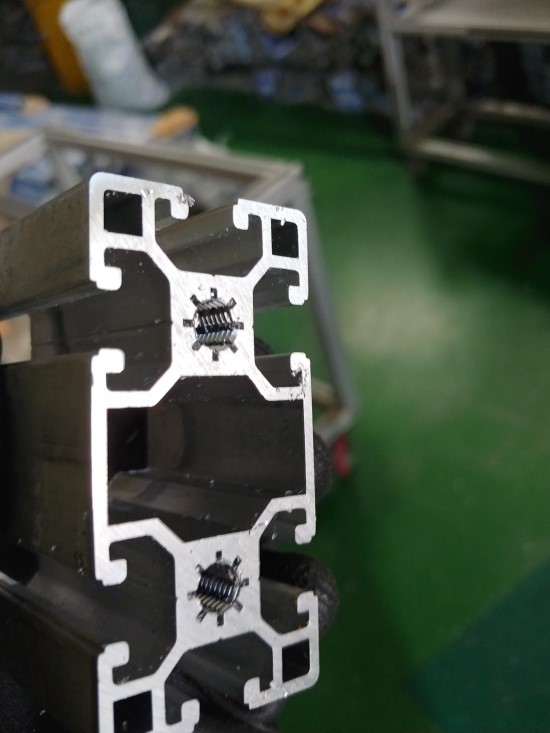

(후)
이제 여기에 조인트클립을 결합하면
조립할 준비가 되는 거죠.
탭 가공에 정답은 없지만,
일반 드릴 사용 시
탭이 잘못 나는 경우가 종종 생겨요.
이렇게 되면 조립이 어렵게 되죠... ㅜㅜ
탭드릴과 일반드릴을 비교하면
|
탭드릴 |
일반드릴 |
탭정확도 |
높음 |
낮음 (숙련도에 따라 차이 있음) |
가공시간 |
가공시간 김 |
가공시간 짧음 |
제품고정여부 |
지그를 이용하며 손으로 고정 |
바이스나 끈 필요 |
가공시간이 더 걸려도,
탭드릴을 사용하는 이유는
가공 품질을 중시하기 때문이에요!
이렇게 사소한 것 하나도 신경 쓰는 프로텍
한번 방문해보세요
