오늘은 멀티블럭을 살펴볼까 해요.



일단 멀티블럭은

판을 고정할 때 사용해요

(알코판/베크라이트/PC/

아크릴 판 고정 등)



프로파일 크기별로

다른 멀티블럭이 존재하고

색은 흰색/검은색을 주로 사용해요.



사진으로 보시죠



일체형이 있고, 분리형이 있는데,

저희는 분리형을 사용해요!

(일체형도 구매 가능해요)



분리형의 경우,

프로파일 판부착 시

다양한 두께의 판에 사용할 수

있다는 장점이 있어요.



그리고 볼트의 경우,

30/40용 모두 M6으로 사용해요.

40의 경우는

M8을 사용할 수도 있지만...

판 고정했을 때

M8은 너무 투박해 보이니까 M6으로




<사용법>

아래는 40용으로 설명을 드릴게요

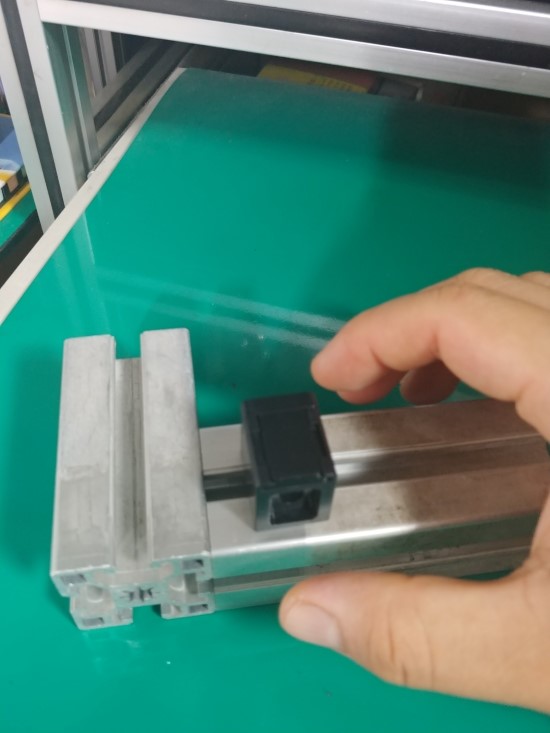

프로파일 홈에 맞춰서 원하는 방향으로

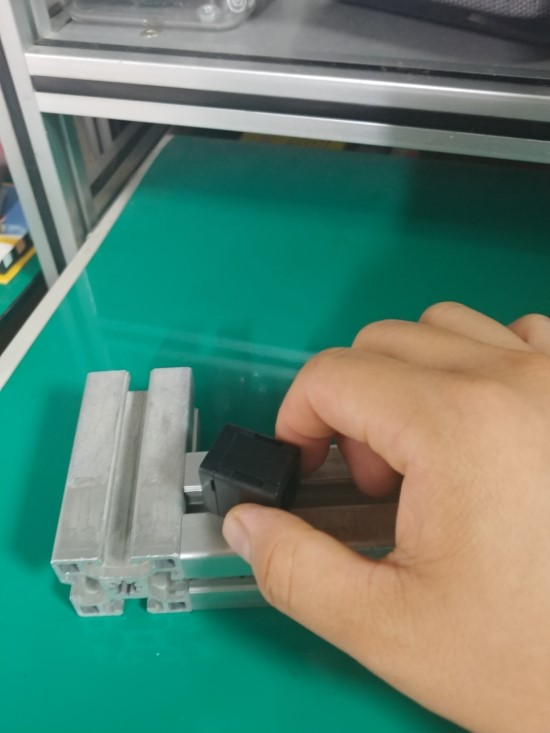

멀티블럭을 삽입하고 멀티블럭을 돌려주면?





둘 중 하나의 모양이 나오겠죠?

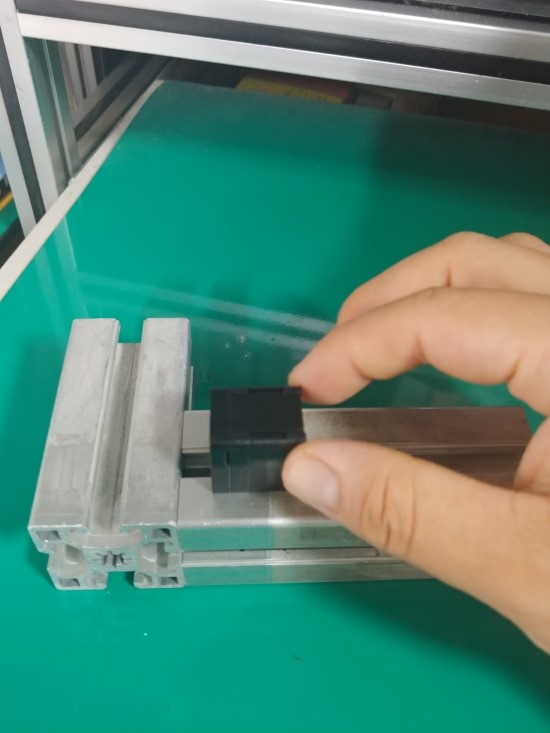

왼쪽은 5T 두께의 판을 고정할 때

오른쪽은 10T 두께의 판을 고정할 때



그리고, 만약 15T를 고정해야 한다면?

분리되는 부분을 빼서 돌려주면

15T를 고정할 수 있어요.


<판 고정시>

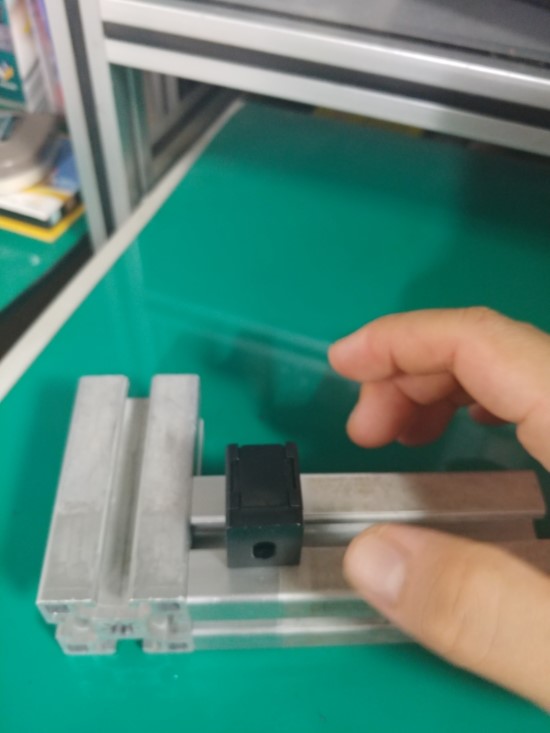

멀티블럭 위치를 잡아주고,

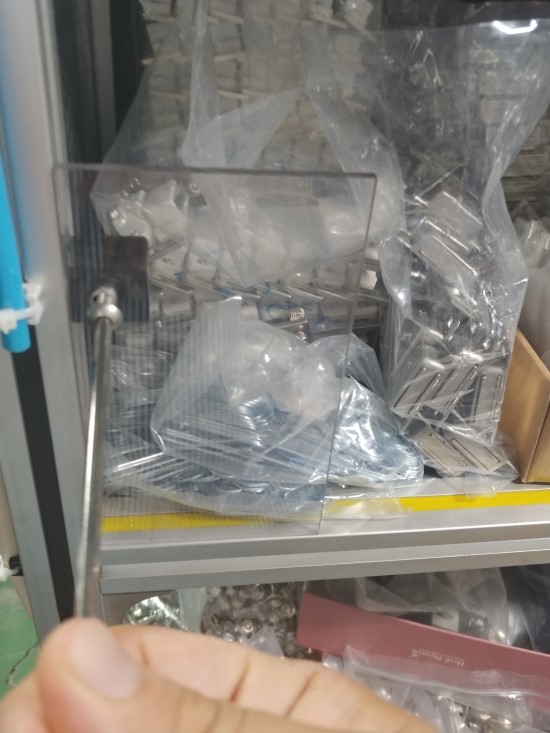

홀 가공된 판을 위치에 맞춘 후

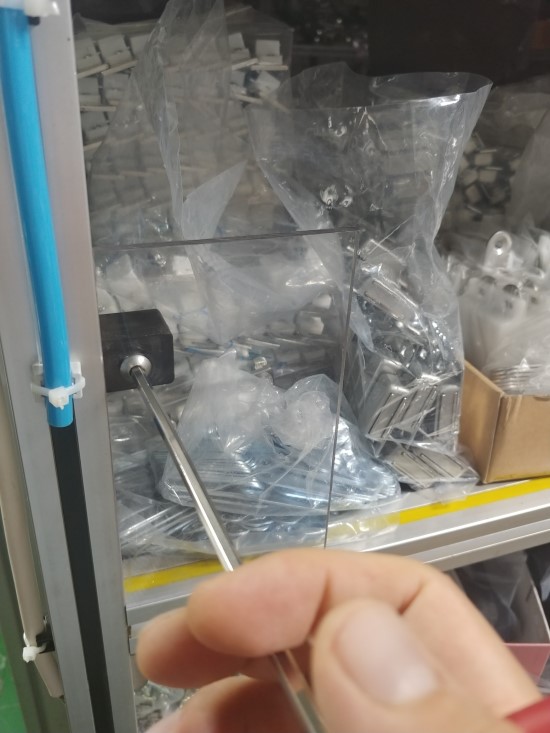

볼트를 채워주면...

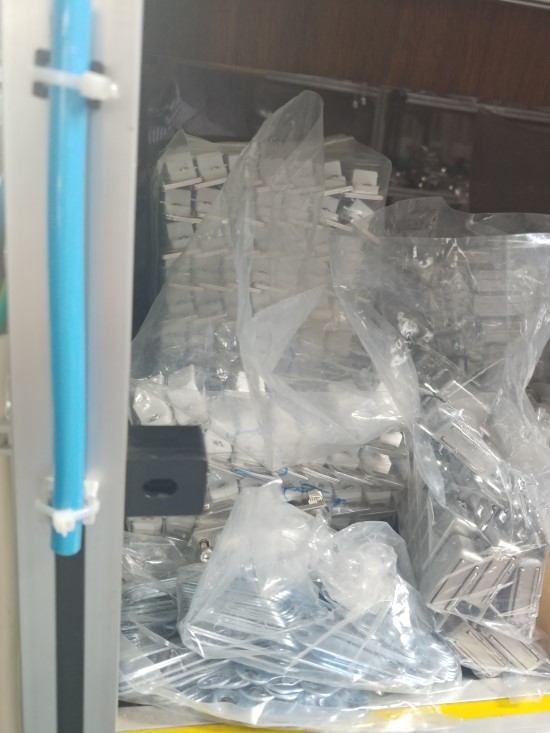

판고정 완료!


<멀티블럭 사용 시 고려 사항>

1. 판에 가공된 홀의 위치

-멀티블럭이 체결 가능한 위치인가?

(보통 홀가공 전

멀티블럭 위치를 고려해서 가공)

-멀티블럭을 어디에 세팅할지 알기 위해



2. 판 두께

-멀티블럭을 어느 방향으로 세팅할지

또는, 분리해서 반대로 결합할지



-볼트 길이

이 정도를 고려하면

멀티블럭을 사용할 때

큰 문제없으실 거예요^^
