(조립방법)프로파일 브라켓(DC브라켓,스틸브라켓,이너브라켓 등)을 이용한 알루미늄 프로파일 조립



이번엔 알루미늄 프로파일

브라켓 조립을 알아볼까요?



프로파일 조립 시 많이 사용되는 브라켓.

사이즈 / 용도 별로 다양하기 때문에

대표적인 브라켓만 살펴보죠.



일반적으로 프로파일에 사용하는

브라켓은 아래에 정리해봤어요.

​

DC브라켓/AL브라켓

스틸브라켓/이너브라켓

이 외에도 브라켓이 매우 많아요!!



다 살펴보려면 너무 길어니지까!

대표적인 것

몇 가지만 살펴보기로 하죠. ​

---

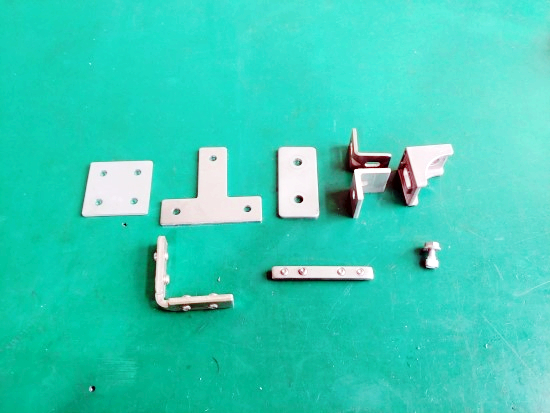

아래는 오늘 가공방법을

알아볼 브라켓들이에요!​

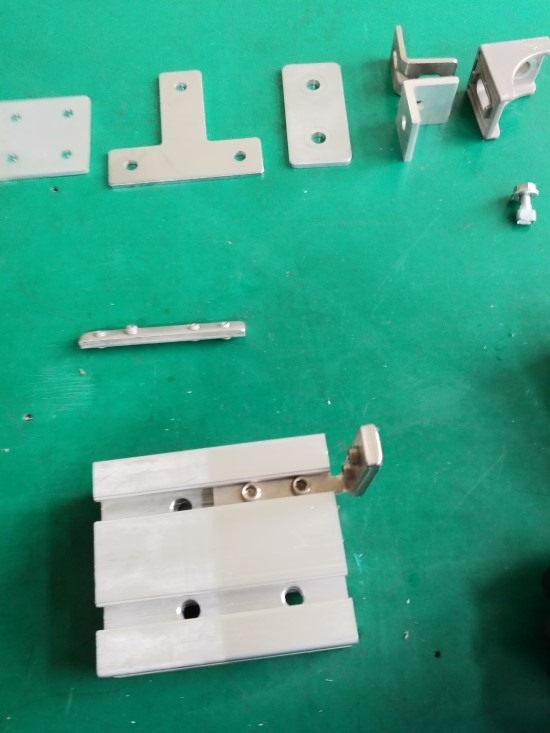

명칭을 살펴보면

스틸브라켓 '직각','ㅁ자','T자','I자','+자'

알루미늄 앵글 브라켓

DC브라켓

이너브라켓, 롱너트,

T-bolt/nut

​이렇게 되네요.

​

---

먼저

이너브라켓과 롱너트

롱너트와 이너브라켓은

프로파일에 먼저 삽입해서

무두볼트로 체결하는 방식이에요.

​

먼저 이너브라켓을 살펴볼까요?

이너브라켓은 별도 가공 없이

브라켓 외부노출 없이,

직각 조립을 원할 때 사용하게 돼요.



사진으로 알아볼까요?

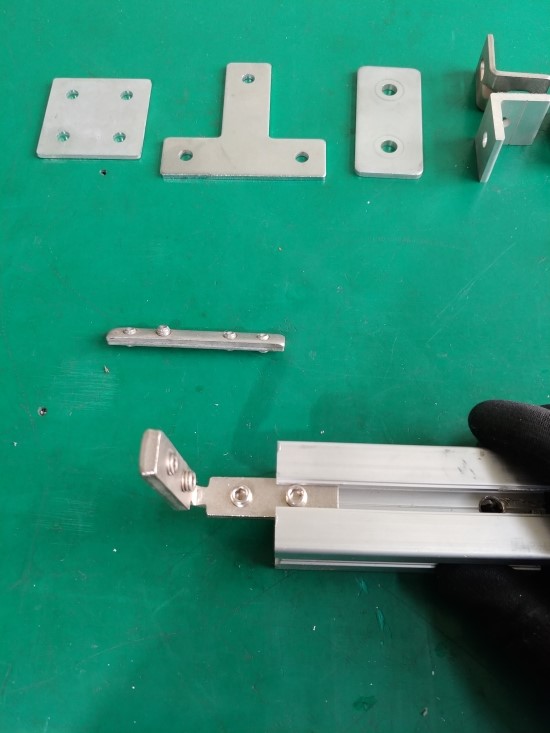

먼저 브라켓에 결합된

무두볼트가 내려져 있지 않는지 확인하고

결합을 원하는 프로파일에 미리 삽입해요.

(방향주의!!)

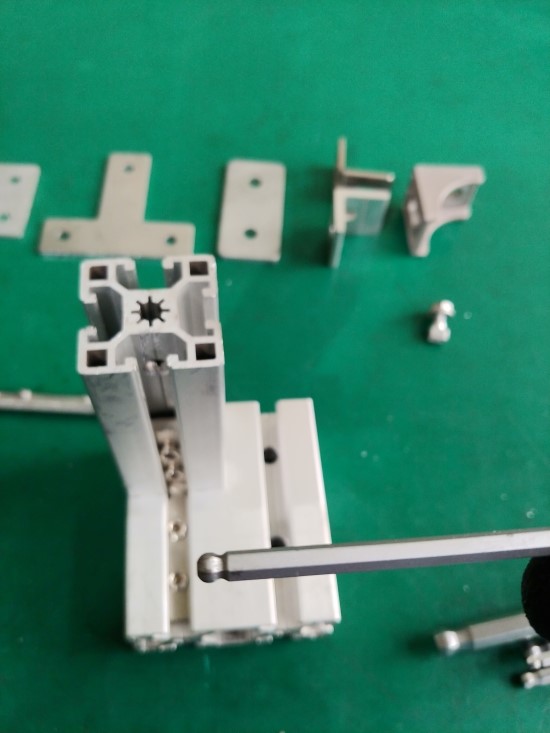

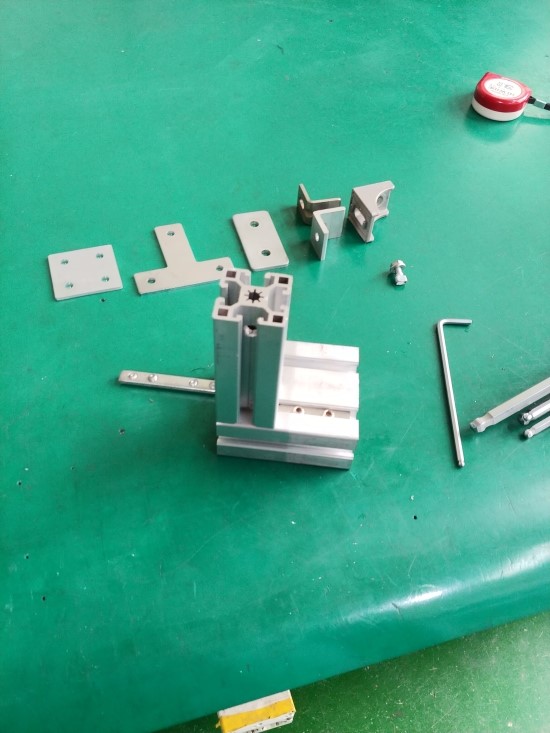

삽입한 이너브라켓을 기준으로,

조립을 원하는 프로파일을 꽂아주고

원하는 조립 위치를 잡아줘요.

​​

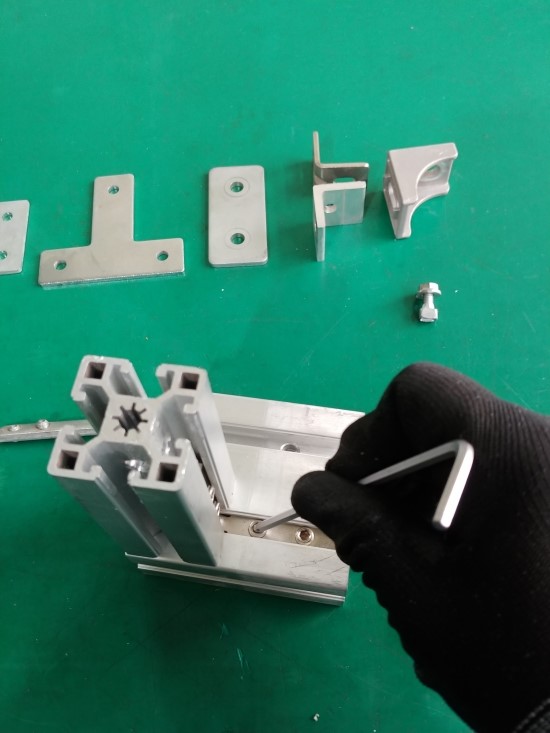

육각 렌치를 이용해서

(이너브라켓 사용 시,

작업공간이 대부분 협소하기 때문에

T렌치보단

볼렌치나, L렌치를

사용해야 조립이 편해요.)

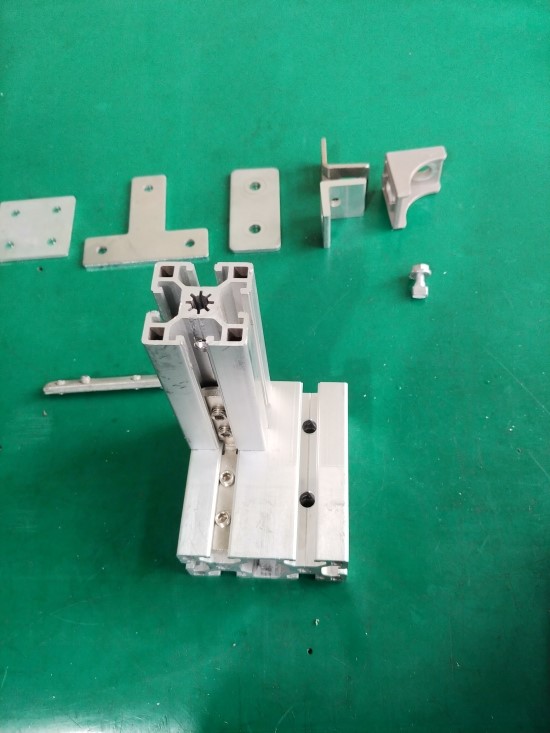

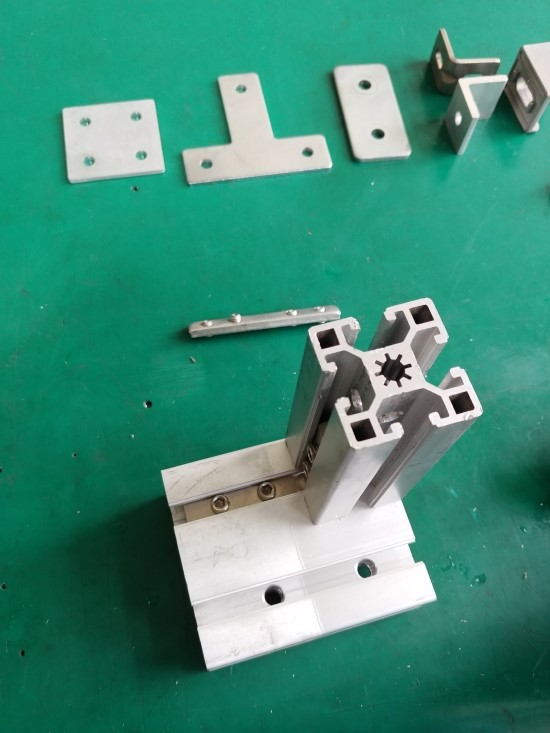

위치에 맞게 고정한

이너브라켓의 ​무두렌치를

조여주면 완료!

이너브라켓 조립법 쉬죠?

​

롱너트도 동일해요.

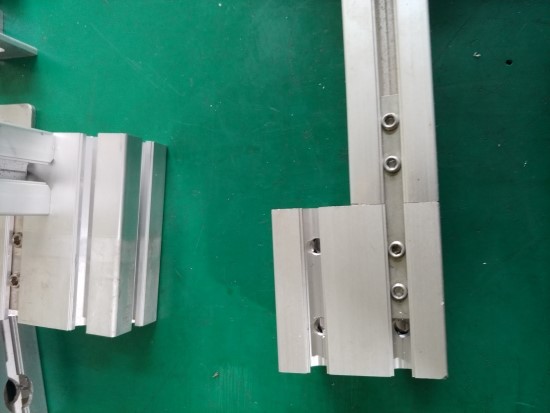

롱너트는 프로파일을 연장할 때

주로 사용해요.

연결부 하나에,

보통 2개나 4개를 사용하고요

사용방법

결합할 부분에 롱너트를 삽입 후

위치 잡고 무두볼트를 조여주면 끝!



참 쉽죠?ㅋㅋ



---

이제 스틸브라켓을 알아볼까요?

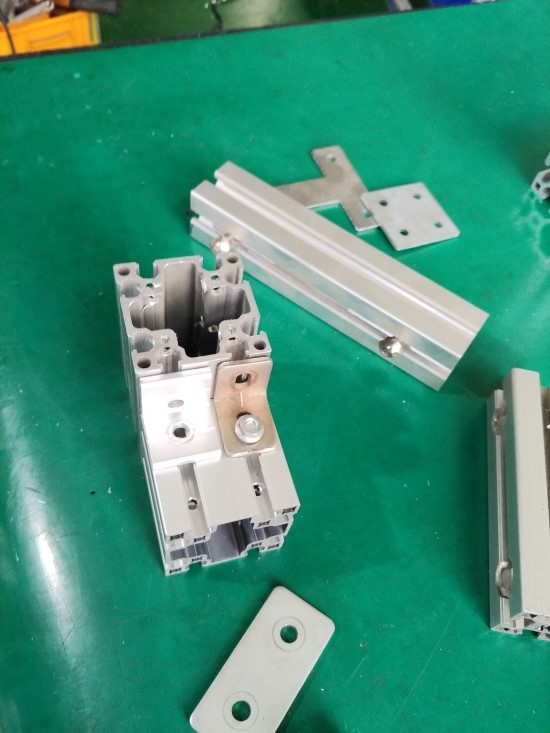

스틸브라켓은

이런 식으로 조립이 되어있거나,

조립하려고 할 때

보강하는 용도로

사용된다고 생각하시면 돼요.

여기에는 I자나 T자를

사용할 수 있겠죠?

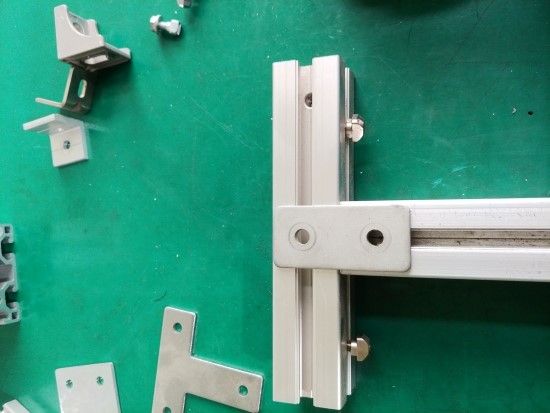

스틸브라켓 'I자' 형

이런 모양으로 결합할 때

사용돼요.

(T자 보강이나 프로파일 연장 등)

조립은 홀에 T-bolt/nut를

결합하거나,

너트를 삽입 후 볼트로 체결해요.



T-bolt/nut 사용법은

아래서 살펴볼께요!

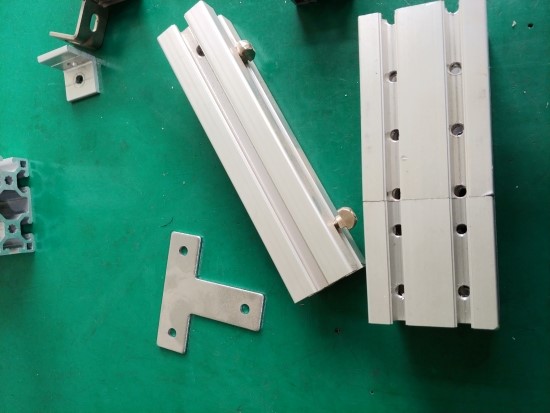

스틸브라켓 'ㅁ자' 형

이런 식으로

프로파일을 일자로 연장하거나



30*60/40*80의

T자 연결부에 사용해요.



조립은 홀에

T-bolt/nut를 결합하거나,

너트를 삽입 후

볼트로 체결해요.



T-bolt/nut 사용법은

아래서 살펴볼께요!

---

직각연결 브라켓

(스틸, 알루미늄, 다이캐스팅)



먼저, 필요한 부속을 소개할게요.

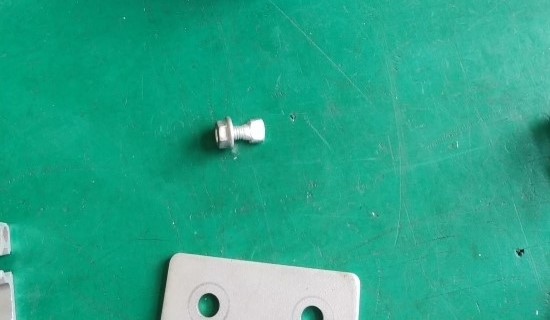

T-bolt/nut



브라켓 조립 시,

주로 사용되는 티볼트 너트에요.



T볼트와 후렌지 너트를
결합한 부속으로

아래 설명할

깔깔이/라쳇핸들(복스)를

이용해서 사용해요.





라쳇핸들/복스렌치

(흔히 깔깔이라고 하죠)



T-bolt/nut 조립 시

사용하는데,

핸들 위에 보면

방향을 설정하는 키가 있어서

방향을 설정해서

풀고/조일 수 있어요.

프로파일 조립 시

필수인 공구이기도 해요.

먼저 직각브라켓을

원하는 자리에 세팅하고

T-bolt/nut를

브라켓 홈에 삽입해요.



사진과 라쳇핸들로

돌려주면 완료!



간략하게 설명드렸는데,

어려우신 분들은

문의주시면

자세히 알려드릴 수 있으니

문의주세요.



이렇게 브라켓 종류와

체결 방법을 살펴봤어요!



가공이 필요 없다는 점과

체결이 강하다는 점 때문에

브라켓은 사용이 많이 돼요.



이제 홀가공과

브라켓 사용법을 알았으니

기본적인 사각틀은 조립이

가능해지셨겠죠??



이제, 또 다른 가공을 알아볼까요?

알루미늄은 프로텍 박과장과 함께!

알루미늄 자재 전문 박과장
