남선알미늄 알루미늄 프로파일 도면 파일 (20계열)

by *알루미늄 자재 전문가* 프로텍 박과장 2021. 5. 6.



오늘은 남선알미늄 알루미늄

프로파일 도면 정보 중

20계열의 도면 정보를 다뤄볼까해요.

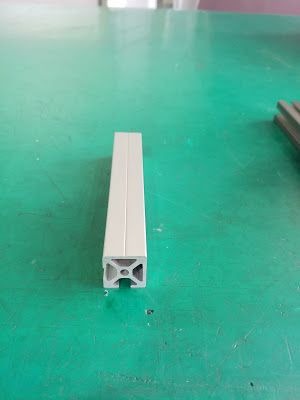

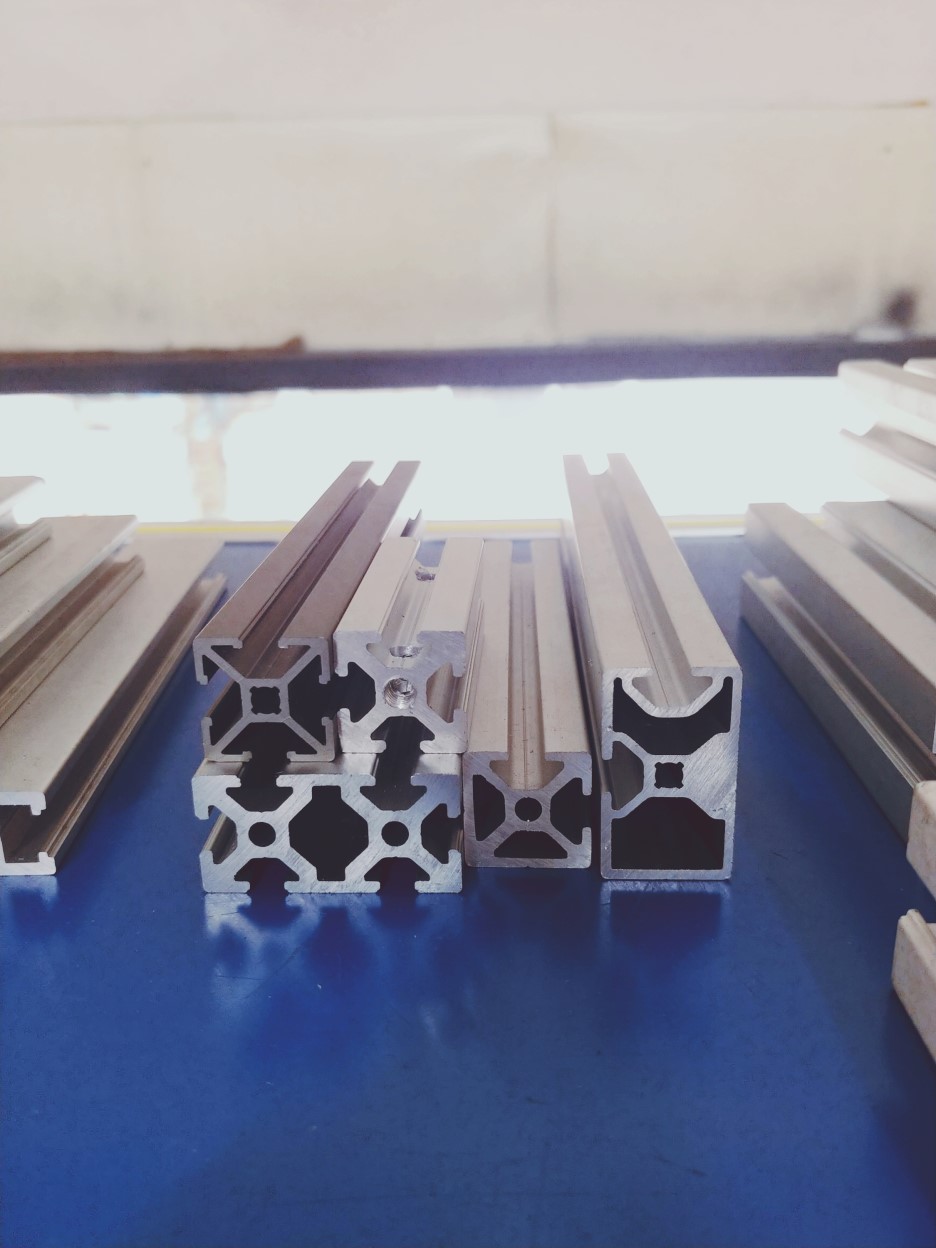

남선알미늄 알루미늄 프로파일 20계열 사진



아래 사진을 보고 다운로드 하실 수 있어요.



20*20(20x20) 다운로드



20*20L(20x20L) 경량 다운로드



20L*20(20Lx20) 다운로드



20*40(20x40) 다운로드

20*40L(20x40L) 다운로드



20L*35(20Lx35) 다운로드

20T*35(20Tx35) 다운로드

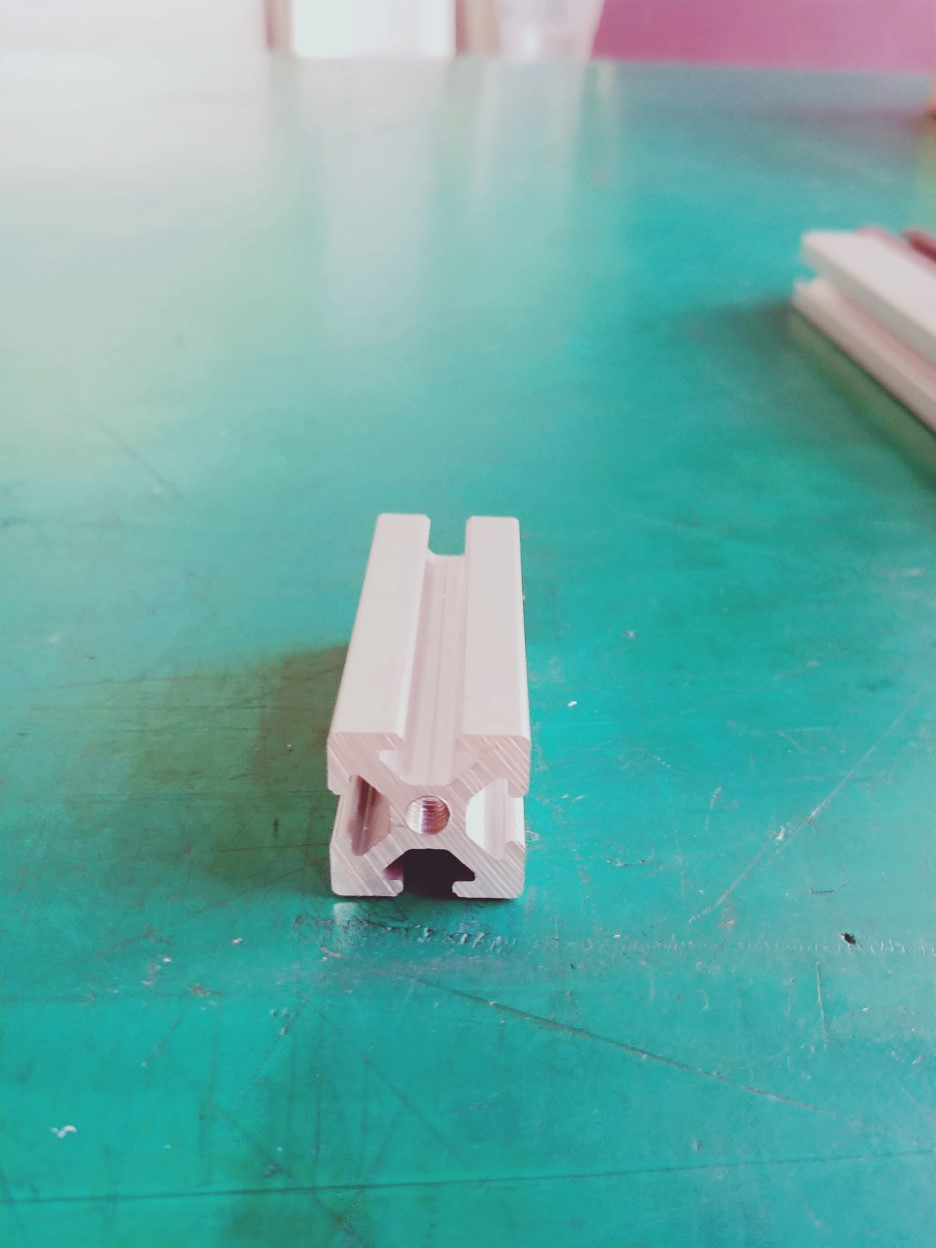

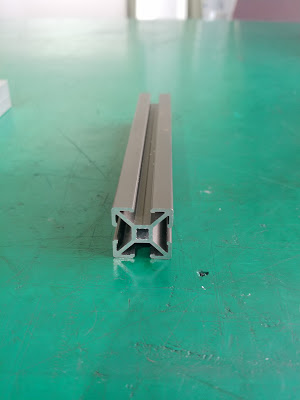

20*20 / 20*40은 프로파일 프레임용으로 사용되요.



원래는 프로파일 40x40의

액세서리 개념으로 나온 프로파일인데

(프로파일 40x40프레임에 붙여서 쓰는 용도)

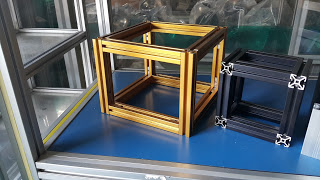

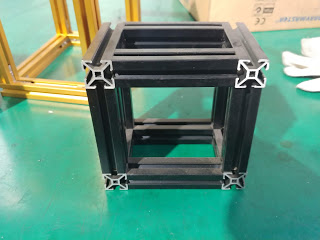

요즘은 가정에서 사용하는 프레임에

조립용으로 많이 사용하시더라고요.



프레임 제작용 프로파일 중에

제일 저렴하기도 하고,

프로파일 중에 두께가 가장 얇아

투박해 보이는게 덜해서 그런듯 해요.



대신 부품이

프로파일 30/40에 비해 선택의 폭이 적어요.

그래서 특별한 경우 아니면,

프로파일30이나 40으로

프레임을 제작하는 걸 추천드려요!

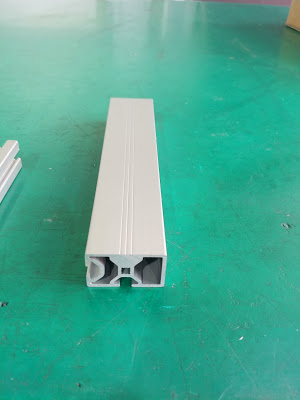

각종 20계열 막힘 프로파일들은

(L막힘이나 T막힘)

프레임의 T홈이 보이는게 싫을 때 사용하게 되요.



조립은 홀가공 후 렌지볼트를 통해 조립하거나,

브라켓(이너브라켓/DC브라켓 등)을 통해

조립 할 수 있어요.









20*35프로파일은

보통 프로파일 문짝을 제작할때 사용해요.

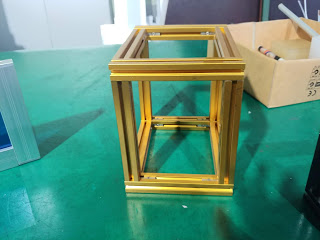

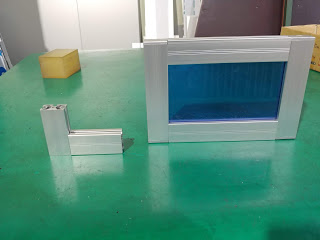

아래 사진과 같이 제작되죠.



프로파일 20*35로 사각틀을 짜고,

판재를 프로파일 홈에 삽입해서 만든거에요.

도면을 응용해서 설계해보세요^^
