남선알미늄 알루미늄 프로파일 도면 파일(60/80계열)

by *알루미늄 자재 전문가* 프로텍 박과장 2021. 5. 11.



오늘은

남선알미늄 프로파일 도면 정보 중

알루미늄 프로파일 60/80계열의

도면 정보를 다뤄볼까해요.

일반적인 프로파일 도면은

다 올리게 된거네요!



아래 다운로드를 클릭하시면

다운로드 가능해요.

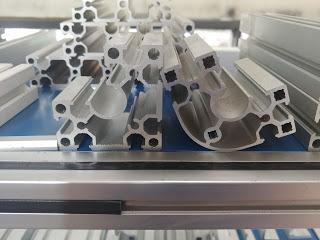

프로파일 60계열

60*60 (60X60) 다운로드

60*90 (60X90) 다운로드

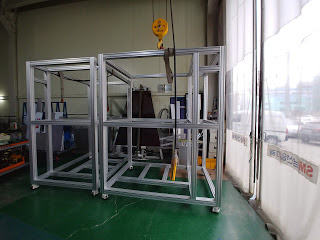

이 프레임은

60프로파일로 제작한 프레임이고,

DC브라켓으로 조립한 프레임이에요.

보통은 조인트클립을 통해

직결체결을 하는데,

필요에 의해서 DC브라켓으로 조립을 했죠.

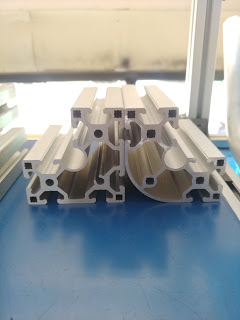

프로파일 80계열



80*80 (80X80) 다운로드

80*120 (80X120) 다운로드

80*160 (80X160) 다운로드

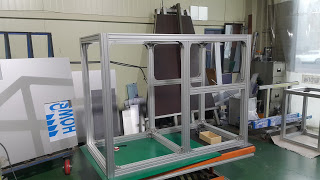

80x80으로 제작한

전기로 프레임이에요.

전기로 프레임은

제관으로 제작하는 경우도 많지만,

프로파일로도 제작하죠!

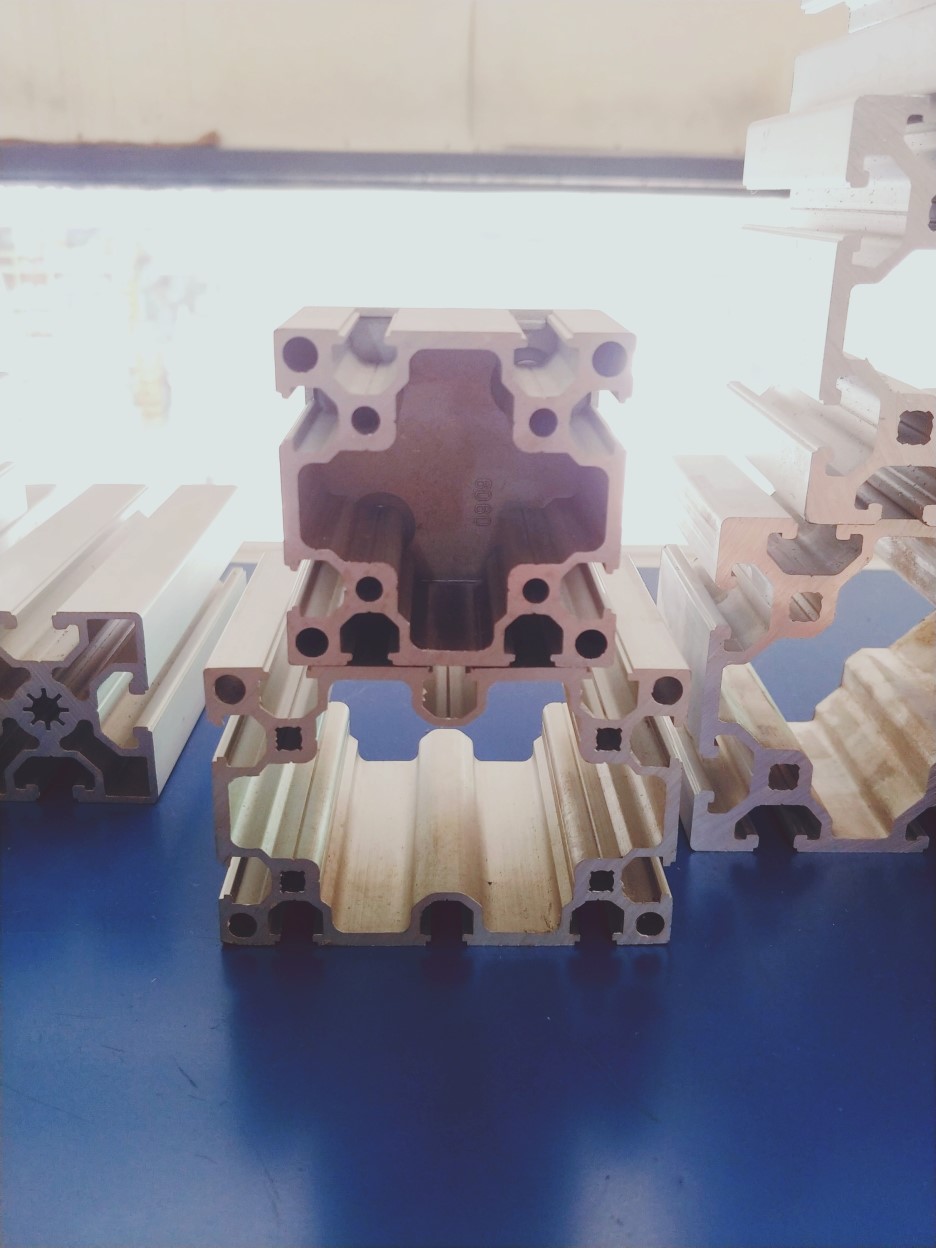

60/80 프로파일 C형/R형

60*60C (60X60C) 다운로드

60*60R (60X60R) 다운로드





80*80C (80X80C) 다운로드

80*80R (80X80R) 다운로드



프로파일 C형태나 R형태는

기둥으로 사용하는 경우가 많아요.

기둥부분을 미려하게 제작하려고 할때 사용하죠.



일반적인 조립방법으로는 조립못하고,

유니버설조인트나 조인트블럭을 사용해요.



도면을 이용해 설계해보세요!
