오늘은

남선알미늄 프로파일 면 정보 중

알루미늄 프로파일 45/50계열의

도면 정보를 다뤄볼까해요.

아래 다운로드를 클릭하시면

다운로드 가능해요.

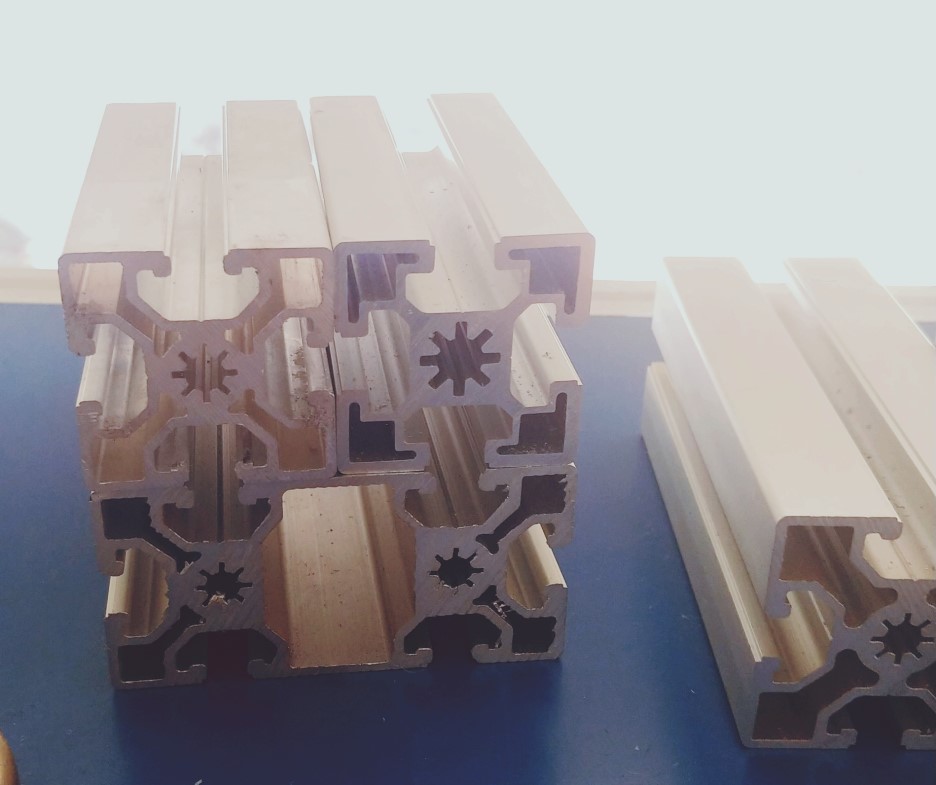

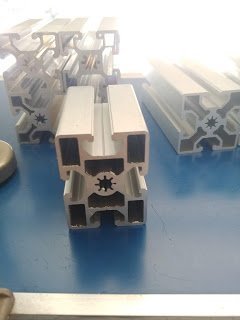

45계열



45*45(M10) (45X45 M10)(해외 타입) 다운로드

45*45(M8) (45X45 M8) 다운로드

45*90(M10) (45X90 M10)(해외타입) 다운로드

45*90(M8) (45X90 M8) 다운로드



45계열은 홀 타입이 두가지로 나눠져 있어요.

M8/M10으로 분류되죠.



M8은

국내에서 일반적으로 사용하는 프로파일

M10은

해외에서 사용하는 프로파일 규격이에요.

(보쉬 외)



M10 프로파일은

관련 부속이나 프로파일 보유중인 업체가

드물어요.





45*60 (45X60) 다운로드



45*60은 특수하게 설계하지 않는 이상

잘 사용하지 않아요.

프레임 제작 용으로 사용하기엔

호환부속이 드물거든요.

45*45와 60*60을 연결할 때 사용도 가능해요.

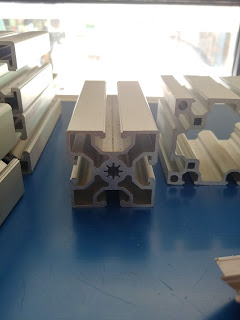

50*50 (50X50) 다운로드



50*50도

잘 사용하는 프로파일은 아니에요.

40/45보다

튼튼한 프레임을 제작할 때 사용하죠.

프로파일45계열(M8)과 모양이 비슷하죠?

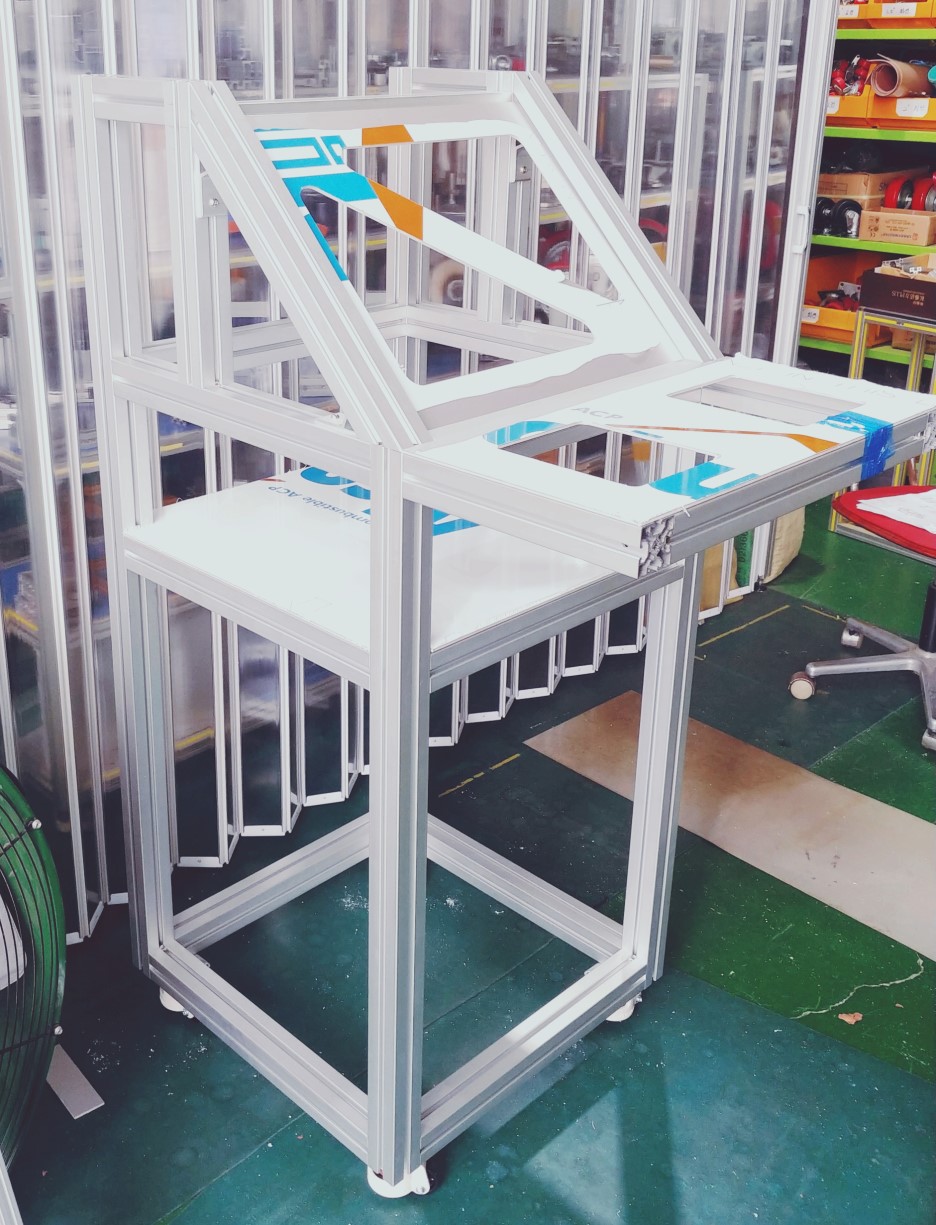

프로파일 50*50으로 제작한

기계프레임이에요.

각도가 들어간 부분은

각도절단해서 앵글을 사용해 조립했죠.



이런 모양으로도 조립가능하니 참고해서

설계 해보세요!
